Engine Room Relay Block No. 2 Front Fender Apron LH: Notes

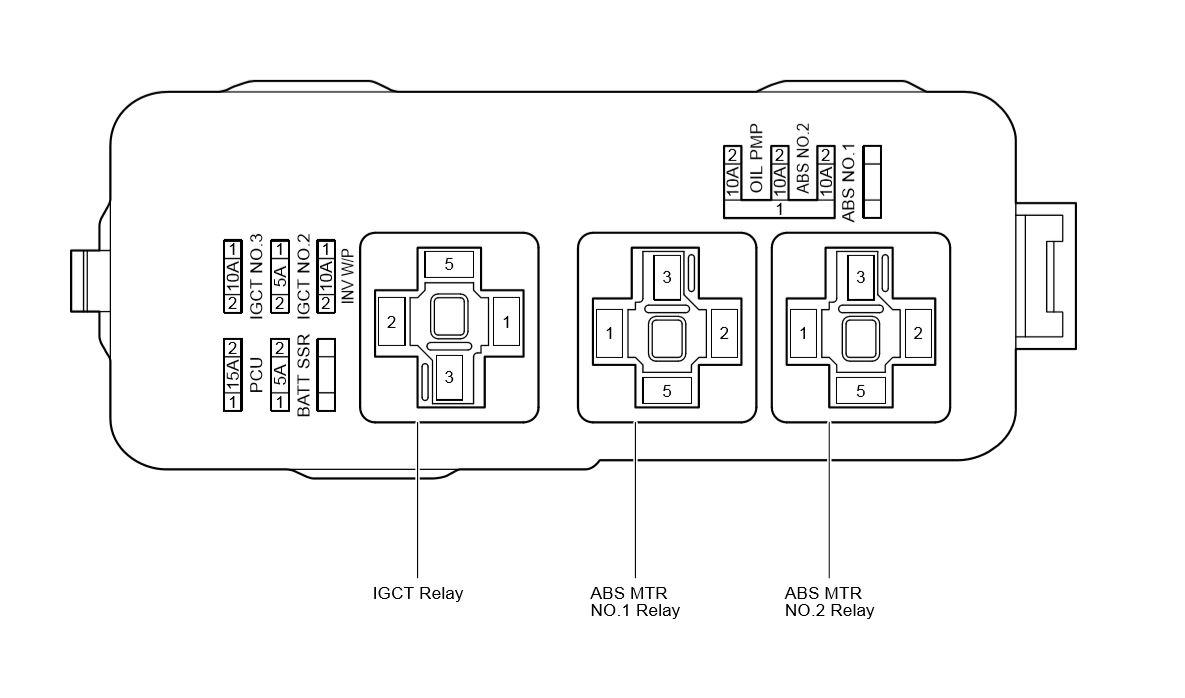

For additional information, refer to Figure.
ENGINE ROOM R/B NO. 2 RELAY IDENTIFICATION
| RELAY DESCRIPTION |
|---|
| IGCT Main Relay |
| ABS MTR2 Relay |
| ABS MTR1 Relay |
ENGINE ROOM R/B NO. 2 FUSE IDENTIFICATION LEGEND
| FUSE | |
|---|---|
| 5A | BATT SSR |
| 5A | IGCT NO. 2 |
| 10A | ABS NO. 1 |
| 10A | ABS NO. 2 |
| 10A | IGCT NO. 3 |
| 10A | INV W/P |
| 10A | OIL PMP |
| 15A | PCU |
