Parts Location [09/2015 - ]: Illustration

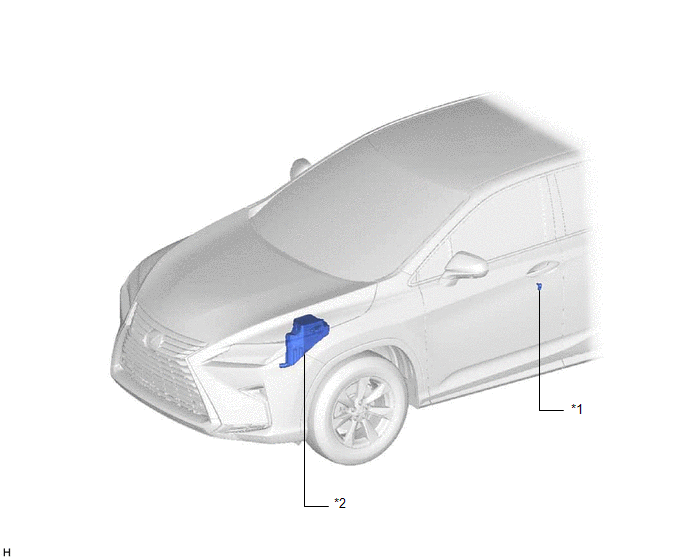

GTY673754Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY LH *2 ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY
- IG 2 RELAY
- IG2-MAIN FUSE
- ECU-IG 2 NO. 1 FUSE

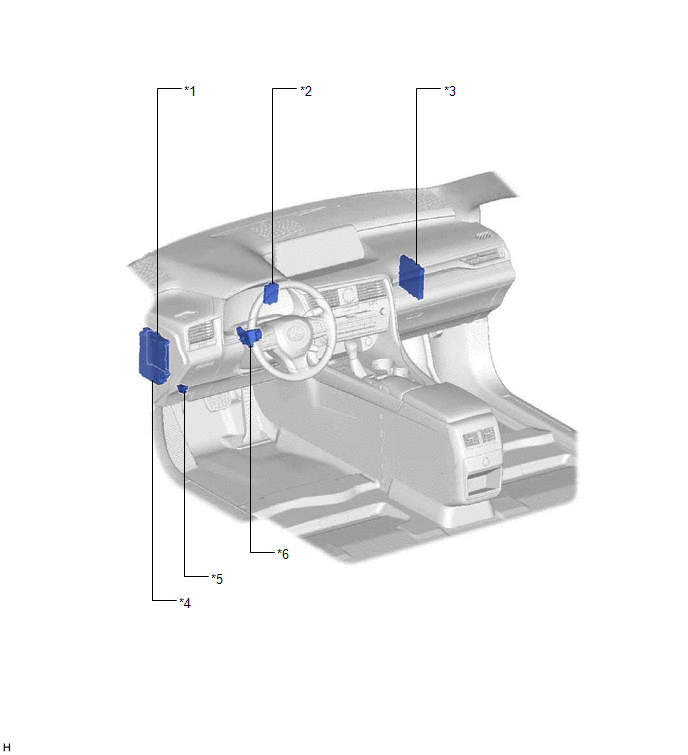

GTY633606Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) *2 ID CODE BOX (IMMOBILIZER CODE ECU)
*3 CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) *4 INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY
- STRG LOCK FUSE
*5 DLC3 *6 STEERING LOCK ECU (STEERING LOCK ACTUATOR OR UPPER BRACKET ASSEMBLY)
