Components [09/2015 - ]

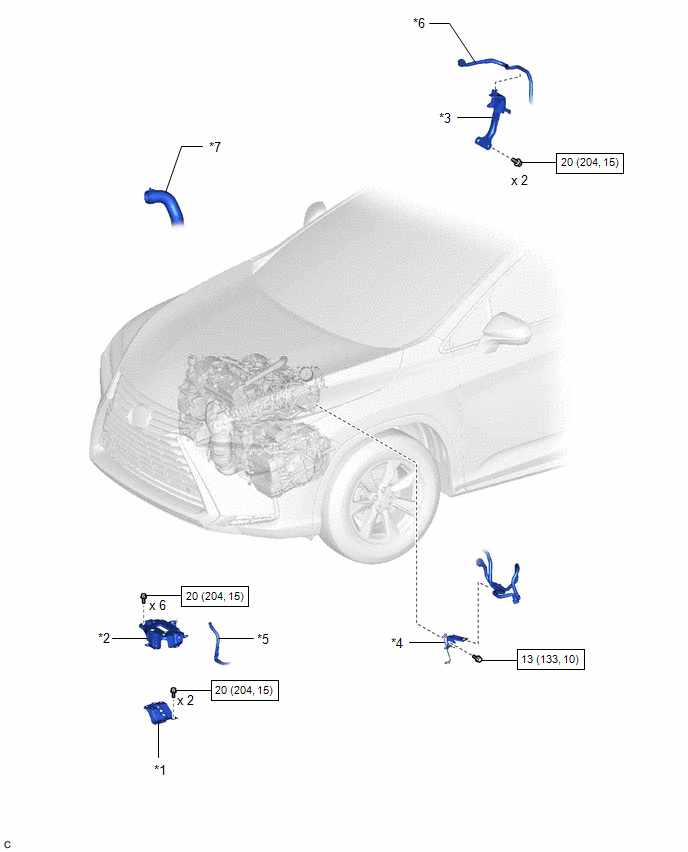

Fig 1: Camshaft Oil Control Valve (For Bank 2) Replacement Components With Torque Specifications (1 Of 5)
| Callout | Description | Callout | Description |

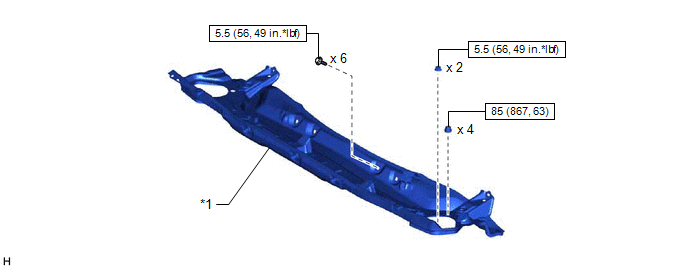

| *1 | OUTER COWL TOP PANEL SUB-ASSEMBLY | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
| *A | for TMC Made | *B | for TMMC Made |

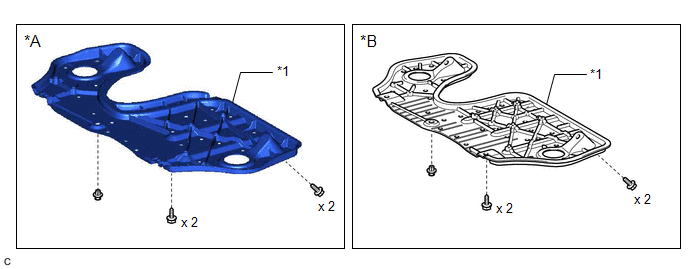

| *1 | NO. 2 ENGINE UNDER COVER | - | - |

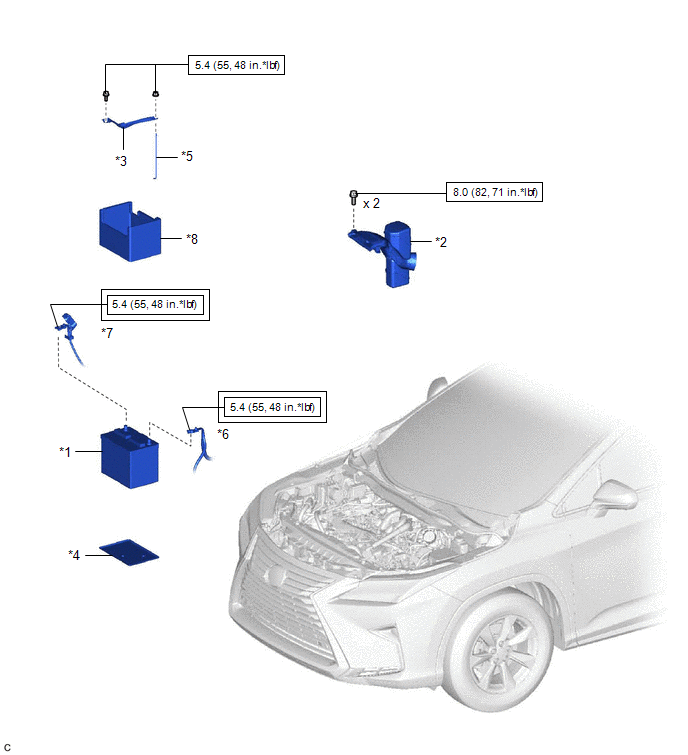

Fig 3: Camshaft Oil Control Valve (For Bank 2) Replacement Components With Torque Specifications (3 Of 5)
| Callout | Description | Callout | Description |
| *1 | BATTERY | *2 | INLET AIR CLEANER ASSEMBLY |
| *3 | BATTERY CLAMP SUB-ASSEMBLY | *4 | BATTERY TRAY |
| *5 | BATTERY CLAMP BOLT | *6 | BATTERY NEGATIVE TERMINAL |
| *7 | BATTERY POSITIVE TERMINAL | *8 | BATTERY INSULATOR |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque |
Fig 4: Camshaft Oil Control Valve (For Bank 2) Replacement Components With Torque Specifications (4 Of 5)
| Callout | Description | Callout | Description |
| *1 | BATTERY BRACKET REINFORCEMENT | *2 | BATTERY CARRIER SUB-ASSEMBLY |
| *3 | FUEL PUMP PROTECTOR | *4 | WIRE HARNESS CLAMP BRACKET |
| *5 | ENGINE WIRE | *6 | FUEL TUBE SUB-ASSEMBLY |
| *7 | NO. 1 RADIATOR HOSE | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

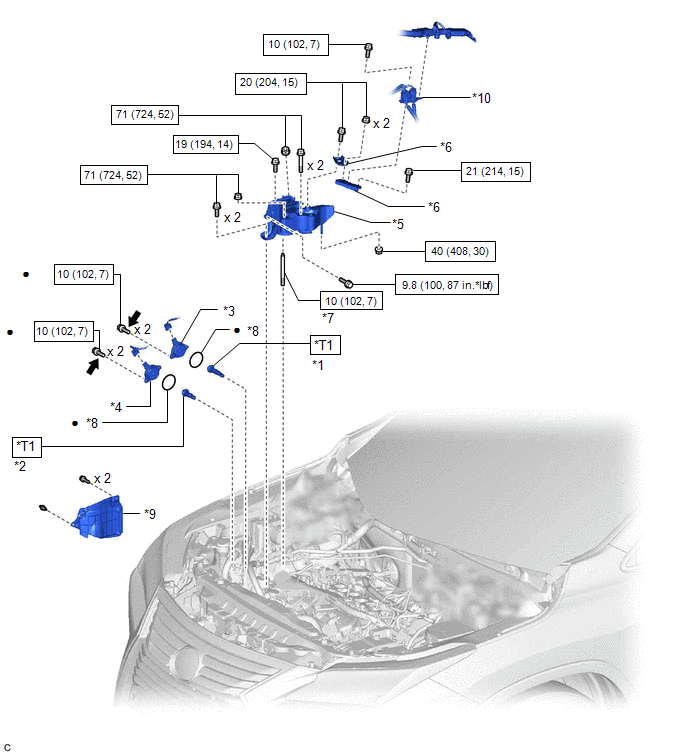

Fig 5: Camshaft Oil Control Valve (For Bank 2) Replacement Components With Torque Specifications (5 Of 5)
| Callout | Description | Callout | Description |
| *1 | CAMSHAFT TIMING GEAR BOLT (for Intake Side of Bank 2) | *2 | CAMSHAFT TIMING GEAR BOLT (for Exhaust Side of Bank 2) |
| *3 | CAMSHAFT TIMING OIL CONTROL SOLENOID ASSEMBLY (for Intake Side of Bank 2) | *4 | CAMSHAFT TIMING OIL CONTROL SOLENOID ASSEMBLY (for Exhaust Side of Bank 2) |
| *5 | ENGINE MOUNTING INSULATOR SUB-ASSEMBLY RH | *6 | NO. 2 ENGINE MOUNTING STAY RH |
| *7 | STUD BOLT | *8 | O-RING |
| *9 | FRONT FENDER APRON SEAL RH | *10 | WIRE HARNESS CLAMP BRACKET |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Adhesive 1324 | * | Precoated part | |
| *T1 | Type A: 120 N*m (1224 kgf*cm, 89 ft.*lbf) Type B: 95 N*m (969 kgf*cm, 70 ft.*lbf) |
- | - |
