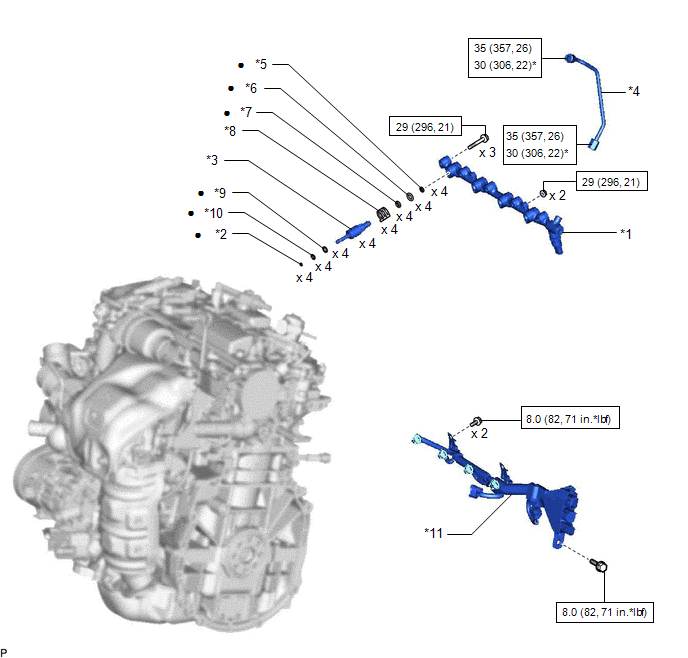

Components [10/2014 - 09/2015]
| Callout | Description | Callout | Description |
| *1 | FUEL DELIVERY PIPE SUB-ASSEMBLY | *2 | FUEL INJECTOR SEAL |
| *3 | FUEL INJECTOR SET | *4 | NO. 1 FUEL PIPE SUB-ASSEMBLY |
| *5 | NO. 3 FUEL INJECTOR BACK UP RING | *6 | O-RING |
| *7 | NO. 1 FUEL INJECTOR BACK UP RING | *8 | NOZZLE HOLDER CLAMP |
| *9 | INJECTOR VIBRATION INSULATOR | *10 | C-RING |
| *11 | SENSOR WIRE | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | * | For use with union nut wrench | |
| • | Non-reusable part | - | - |
