Components [04/2013 - 08/2015]

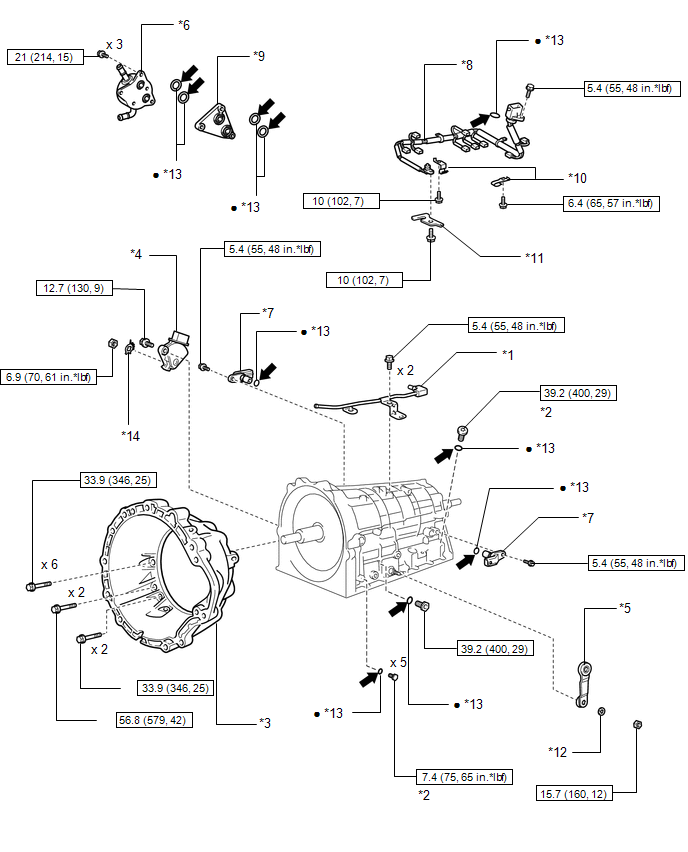

Fig 1: Automatic Transmission Unit Replacement Components With Torque Specifications [04/2013 - 08/2015] (1 Of 10)
| *1 | AUTOMATIC TRANSMISSION BREATHER TUBE | *2 | AUTOMATIC TRANSMISSION CASE PLUG |
| *3 | AUTOMATIC TRANSMISSION HOUSING | *4 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY |
| *5 | TRANSMISSION CONTROL SHAFT LEVER LH | *6 | TRANSMISSION OIL COOLER |
| *7 | TRANSMISSION REVOLUTION SENSOR | *8 | TRANSMISSION WIRE |
| *9 | SPACER | *10 | VALVE BODY WIRE HARNESS CLAMP |
| *11 | TEMPERATURE SENSOR CLAMP | *12 | SPRING WASHER |
| *13 | O-RING | *14 | LOCK WASHER |
| N.m (kgf/cm, ft.lbf) : Specified torque | • | Non-reusable part | |
| Toyota Genuine ATF WS | * | Precoated part |

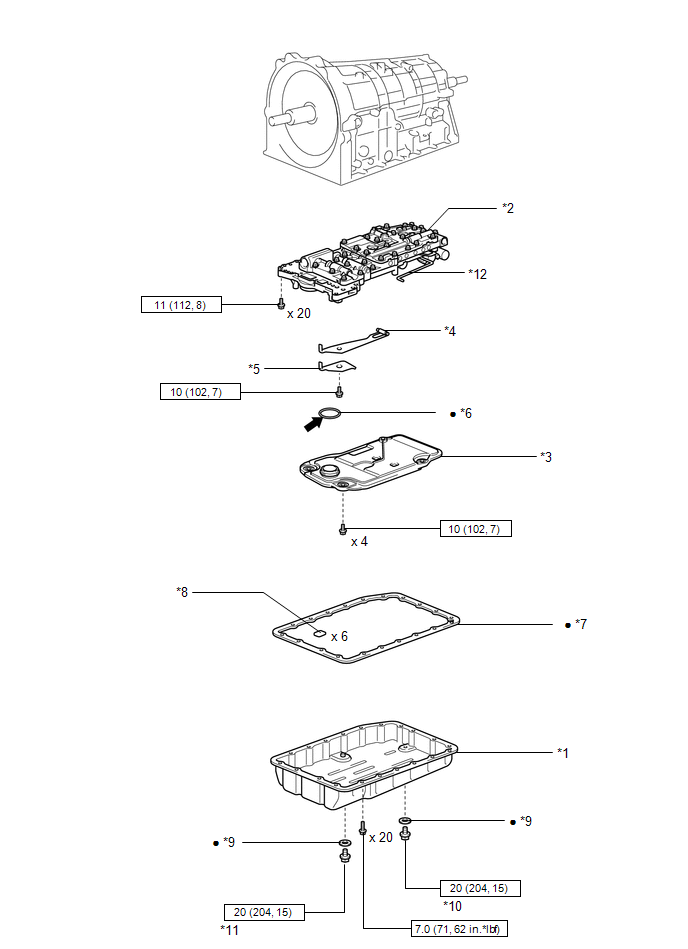

Fig 2: Automatic Transmission Unit Replacement Components With Torque Specifications [04/2013 - 08/2015] (2 Of 10)
| *1 | AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY | *2 | TRANSMISSION VALVE BODY ASSEMBLY |
| *3 | VALVE BODY OIL STRAINER ASSEMBLY | *4 | DETENT SPRING |
| *5 | DETENT SPRING COVER | *6 | O-RING |
| *7 | AUTOMATIC TRANSMISSION OIL PAN GASKET | *8 | TRANSMISSION OIL CLEANER MAGNET |
| *9 | GASKET | *10 | DRAIN PLUG |
| *11 | OVERFLOW PLUG | *12 | MANUAL VALVE CONNECTING ROD |
| N.m (kgf/cm, ft.lbf) : Specified torque | • | Non-reusable part | |
| Toyota Genuine ATF WS | - | - |

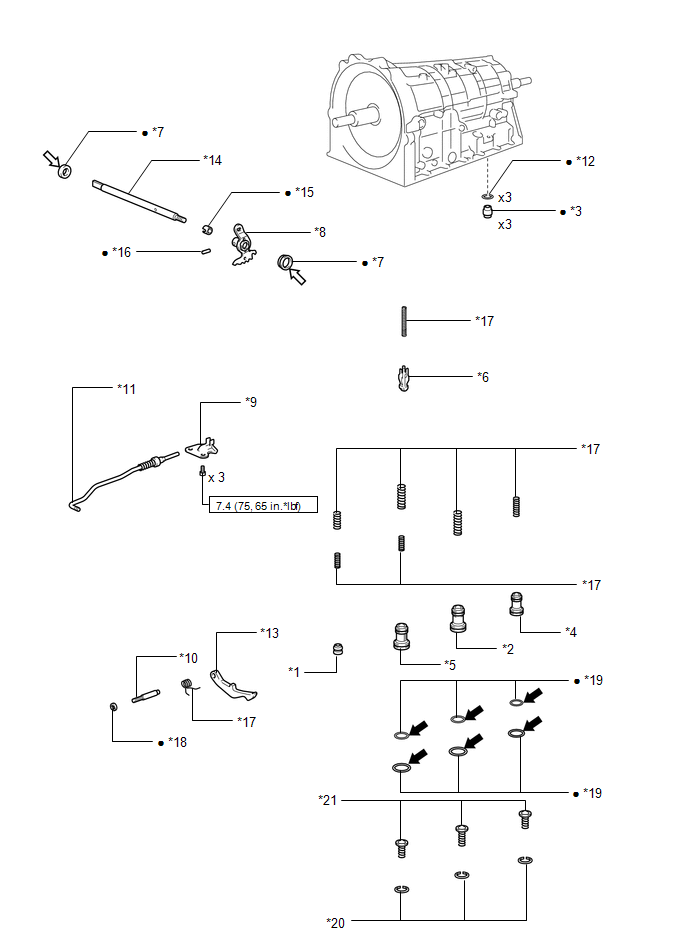

Fig 3: Automatic Transmission Unit Replacement Components With Torque Specifications [04/2013 - 08/2015] (3 Of 10)
| *1 | B-1 ACCUMULATOR VALVE | *2 | B-3 ACCUMULATOR PISTON |
| *3 | BRAKE DRUM GASKET | *4 | C-2 ACCUMULATOR PISTON |
| *5 | C-3 ACCUMULATOR PISTON | *6 | CHECK BALL BODY |
| *7 | MANUAL VALVE LEVER SHAFT OIL SEAL | *8 | MANUAL VALVE LEVER SUB-ASSEMBLY |
| *9 | PARKING LOCK PAWL BRACKET | *10 | PARKING LOCK PAWL SHAFT |
| *11 | PARKING LOCK ROD SUB-ASSEMBLY | *12 | TRANSAXLE CASE GASKET |
| *13 | PARKING LOCK PAWL | *14 | MANUAL VALVE LEVER SHAFT |
| *15 | SPACER | *16 | SPRING PIN |
| *17 | SPRING | *18 | E-RING |
| *19 | O-RING | *20 | SNAP RING |
| *21 | SPRING SUB-ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf) : Specified torque | • | Non-reusable part | |
| Toyota Genuine ATF WS | MP grease |

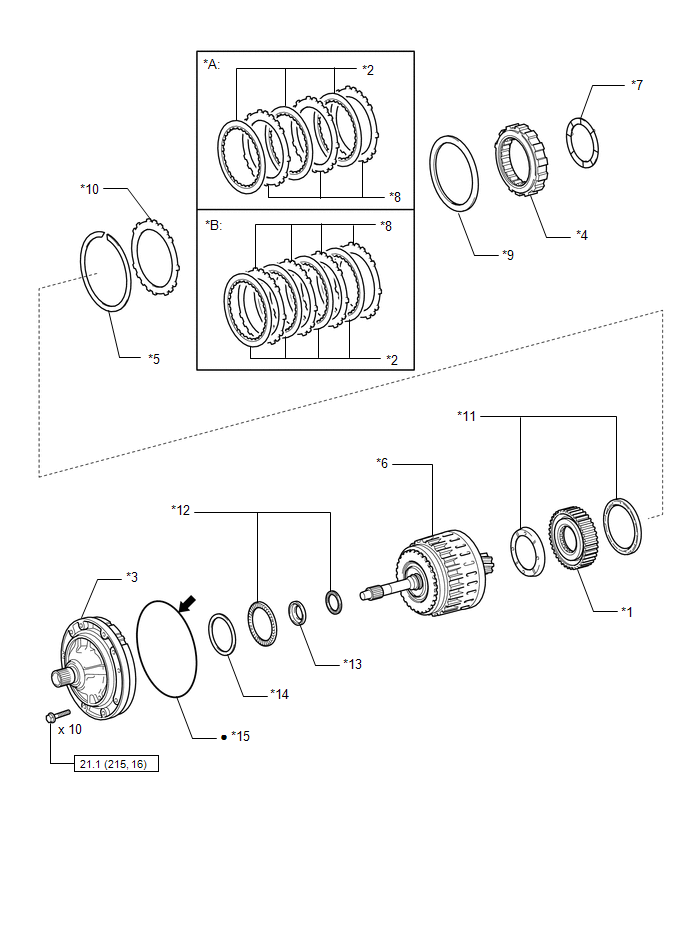

Fig 4: Automatic Transmission Unit Replacement Components With Torque Specifications [04/2013 - 08/2015] (4 Of 10)
| *A | for 4GR-FSE | *B | for 2GR-FSE |
| *1 | NO. 2 ONE-WAY CLUTCH ASSEMBLY | *2 | NO. 3 BRAKE DISC |
| *3 | OIL PUMP ASSEMBLY | *4 | ONE-WAY CLUTCH ASSEMBLY |
| *5 | SNAP RING | *6 | CLUTCH DRUM AND INPUT SHAFT ASSEMBLY |
| *7 | NO. 1 PLANETARY CARRIER THRUST WASHER | *8 | NO. 3 BRAKE PLATE |
| *9 | CUSHION PLATE | *10 | NO. 3 BRAKE FLANGE |
| *11 | NO. 2 CLUTCH DRUM THRUST WASHER | *12 | THRUST NEEDLE ROLLER BEARING |
| *13 | THRUST BEARING RACE | *14 | NO. 1 THRUST BEARING RACE |
| *15 | O-RING | - | - |
| N.m (kgf/cm, ft.lbf) : Specified torque | • | Non-reusable part | |
| Toyota Genuine ATF WS | - | - |

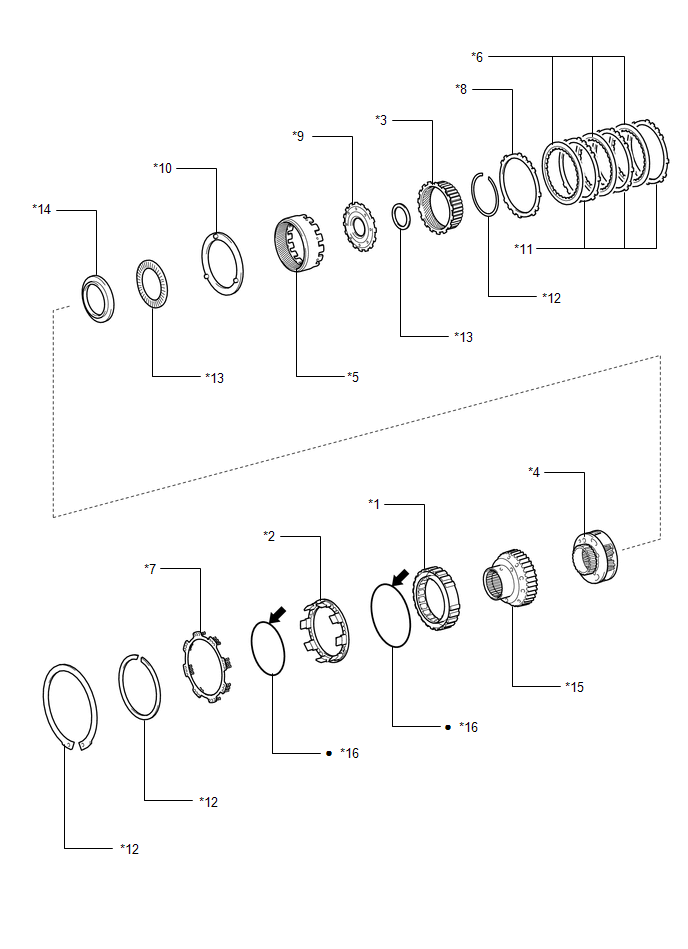

| *1 | 2ND BRAKE CYLINDER | *2 | 2ND BRAKE PISTON |
| *3 | CENTER PLANETARY RING GEAR | *4 | FRONT PLANETARY GEAR ASSEMBLY |
| *5 | FRONT PLANETARY RING GEAR | *6 | NO. 1 BRAKE DISC |
| *7 | NO. 1 BRAKE PISTON RETURN SPRING SUB-ASSEMBLY | *8 | NO. 1 BRAKE FLANGE |
| *9 | FRONT PLANETARY RING THRUST FLANGE | *10 | NO. 2 PLANETARY CARRIER THRUST WASHER |
| *11 | NO. 1 BRAKE PLATE | *12 | SNAP RING |
| *13 | THRUST NEEDLE ROLLER BEARING | *14 | NO. 3 THRUST BEARING RACE |
| *15 | ONE-WAY CLUTCH INNER RACE SUB-ASSEMBLY | *16 | O-RING |
| • | Non-reusable part | Toyota Genuine ATF WS |

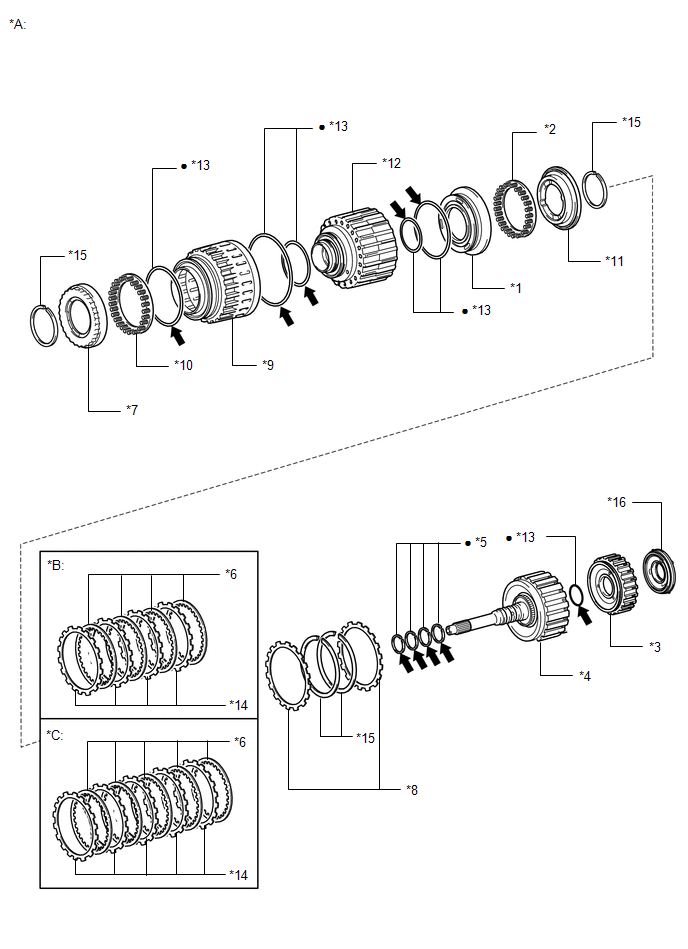

| *A | CLUTCH DRUM AND INPUT SHAFT ASSEMBLY | *B | for 4GR-FSE |
| *C | for 2GR-FSE | - | - |
| *1 | DIRECT CLUTCH PISTON SUB-ASSEMBLY | *2 | DIRECT CLUTCH RETURN SPRING SUB-ASSEMBLY |
| *3 | FORWARD CLUTCH PISTON SUB-ASSEMBLY | *4 | INPUT SHAFT SUB-ASSEMBLY |
| *5 | INPUT SHAFT OIL SEAL RING | *6 | NO. 2 DIRECT CLUTCH DISC |
| *7 | NO. 3 CLUTCH BALANCER | *8 | REVERSE CLUTCH FLANGE |
| *9 | REVERSE CLUTCH PISTON SUB-ASSEMBLY | *10 | REVERSE CLUTCH RETURN SPRING SUB-ASSEMBLY |
| *11 | NO. 2 CLUTCH BALANCER | *12 | REVERSE CLUTCH DRUM SUB-ASSEMBLY |
| *13 | O-RING | *14 | NO. 2 CLUTCH PLATE |
| *15 | SNAP RING | *16 | COAST CLUTCH PISTON |
| • | Non-reusable part | Toyota Genuine ATF WS |

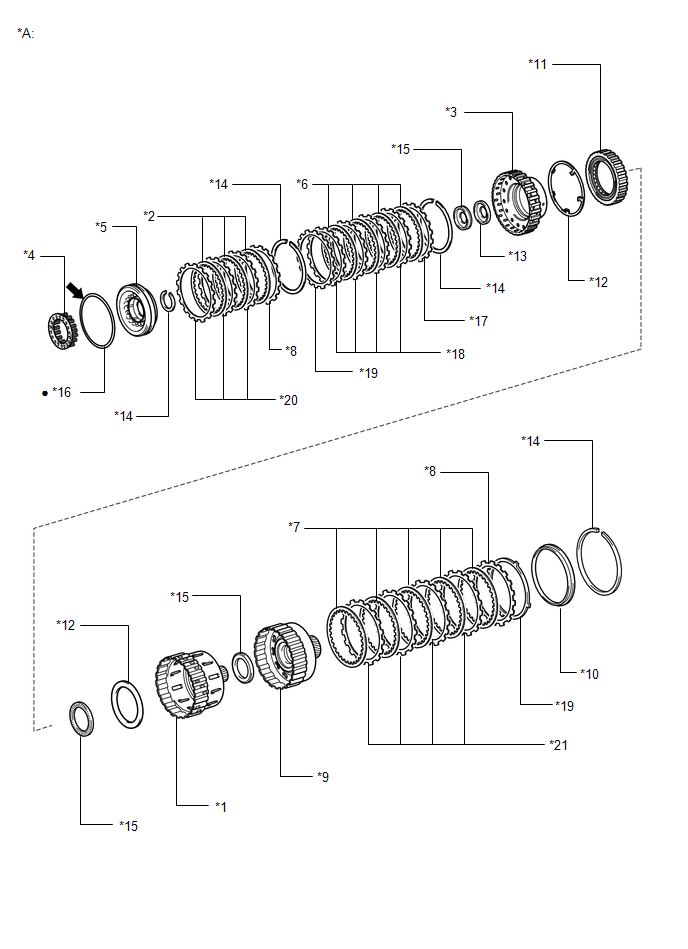

| *A | CLUTCH DRUM AND INPUT SHAFT ASSEMBLY | - | - |
| *1 | FORWARD CLUTCH HUB SUB-ASSEMBLY | *2 | COAST CLUTCH DISC |
| *3 | COAST CLUTCH HUB SUB-ASSEMBLY | *4 | FORWARD CLUTCH RETURN SPRING SUB-ASSEMBLY |
| *5 | NO. 1 CLUTCH BALANCER | *6 | NO. 1 CLUTCH DISC |
| *7 | NO. 3 CLUTCH DISC | *8 | REVERSE CLUTCH FLANGE |
| *9 | REVERSE CLUTCH HUB SUB-ASSEMBLY | *10 | REVERSE CLUTCH REACTION SLEEVE |
| *11 | UNDERDRIVE ONE-WAY CLUTCH ASSEMBLY | *12 | CLUTCH HUB THRUST WASHER |
| *13 | THRUST BEARING RACE | *14 | SNAP RING |
| *15 | THRUST NEEDLE ROLLER BEARING | *16 | D-RING |
| *17 | FORWARD CLUTCH FLANGE | *18 | NO. 1 CLUTCH PLATE |
| *19 | CLUTCH CUSHION PLATE | *20 | COAST CLUTCH PLATE |
| *21 | NO. 3 CLUTCH PLATE | - | - |
| • | Non-reusable part | Toyota Genuine ATF WS |

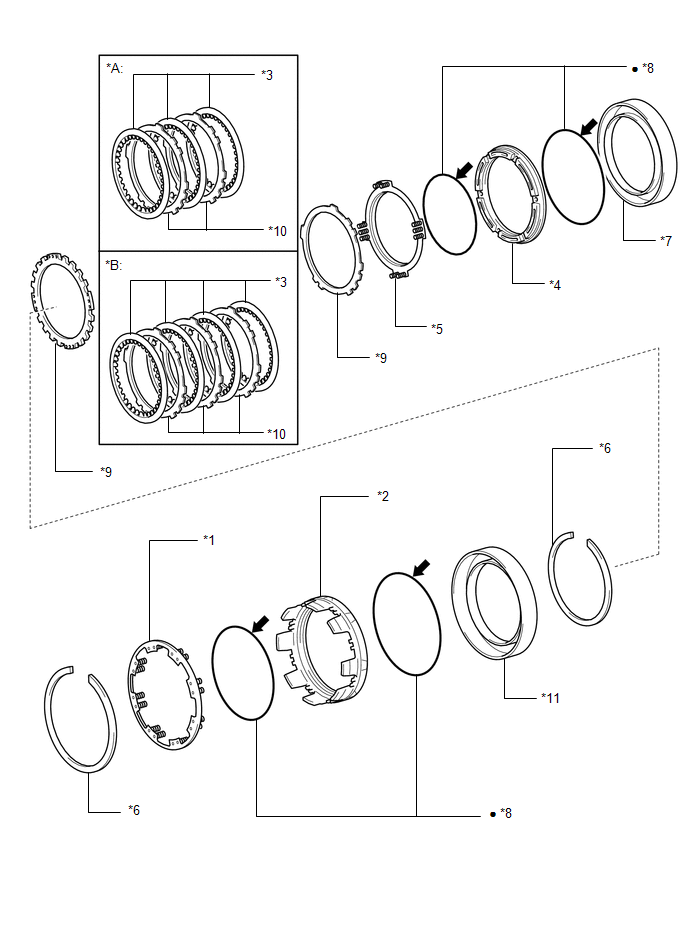

| *A | for 4GR-FSE | *B | for 2GR-FSE |
| *1 | BRAKE PISTON RETURN SPRING SUB-ASSEMBLY | *2 | NO. 1 BRAKE PISTON |
| *3 | NO. 2 BRAKE DISC | *4 | NO. 2 BRAKE PISTON |
| *5 | NO. 2 BRAKE PISTON RETURN SPRING SUB-ASSEMBLY | *6 | SNAP RING |
| *7 | NO. 2 BRAKE CYLINDER | *8 | O-RING |
| *9 | NO. 2 BRAKE FLANGE | *10 | NO. 2 BRAKE PLATE |
| *11 | NO. 1 BRAKE CYLINDER | - | - |
| • | Non-reusable part | Toyota Genuine ATF WS |

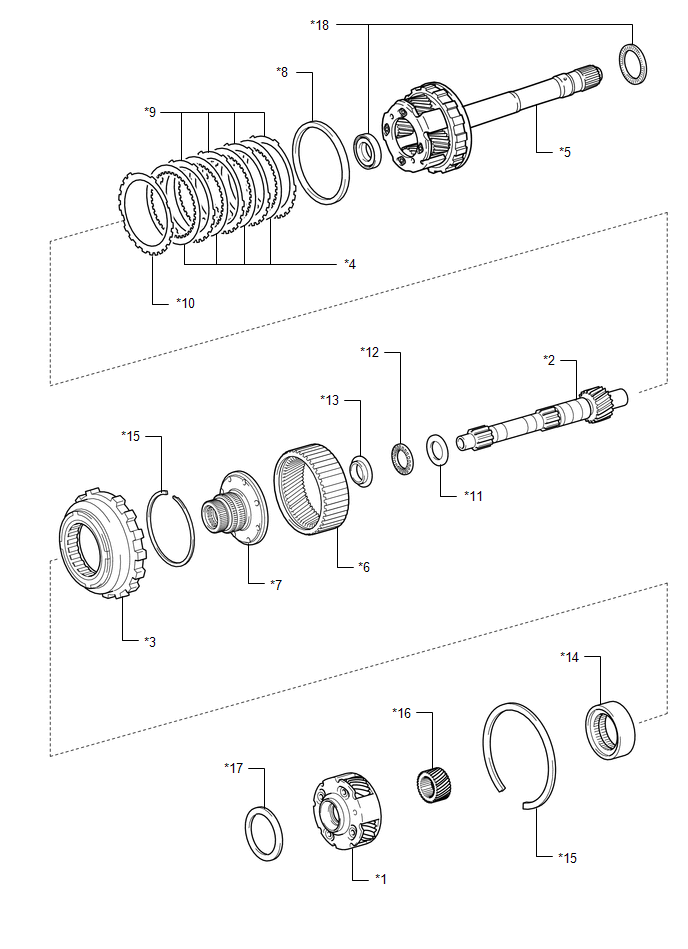

| *1 | CENTER PLANETARY GEAR ASSEMBLY | *2 | INTERMEDIATE SHAFT |
| *3 | NO. 3 ONE-WAY CLUTCH ASSEMBLY | *4 | NO. 4 BRAKE DISC |
| *5 | REAR PLANETARY GEAR ASSEMBLY | *6 | REAR PLANETARY RING GEAR |
| *7 | REAR PLANETARY RING GEAR FLANGE SUB-ASSEMBLY | *8 | REAR COVER SLEEVE |
| *9 | NO. 4 BRAKE PLATE | *10 | NO. 4 BRAKE FLANGE |
| *11 | NO. 8 THRUST BEARING RACE | *12 | THRUST NEEDLE ROLLER BEARING |
| *13 | NO. 7 THRUST BEARING RACE | *14 | ONE-WAY CLUTCH INNER RACE |
| *15 | SNAP RING | *16 | PLANETARY SUN GEAR |
| *17 | NO. 4 THRUST BEARING RACE | *18 | THRUST NEEDLE ROLLER BEARING |

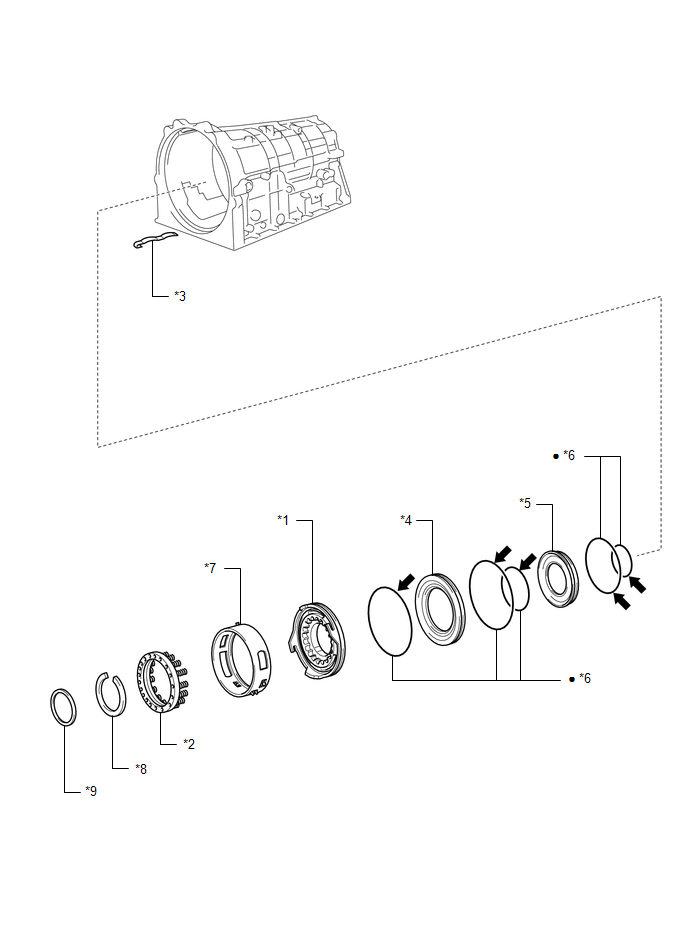

| *1 | 1ST AND REVERSE BRAKE PISTON | *2 | 1ST AND REVERSE BRAKE RETURN SPRING SUB-ASSEMBLY |
| *3 | BRAKE PLATE STOPPER SPRING | *4 | BRAKE REACTION SLEEVE |
| *5 | NO. 4 BRAKE PISTON | *6 | O-RING |
| *7 | BRAKE APPLY TUBE | *8 | SNAP RING |
| *9 | NO. 9 THRUST BEARING RACE | - | - |
| • | Non-reusable part | Toyota Genuine ATF WS |
