Fuel Pressure Sensor: Installation: Installation

  1. INSTALL FUEL PRESSURE SENSOR
    1. Install a new gasket to the fuel pressure sensor.
    2. Using SST, install the fuel pressure sensor to the No. 1 delivery pipe.

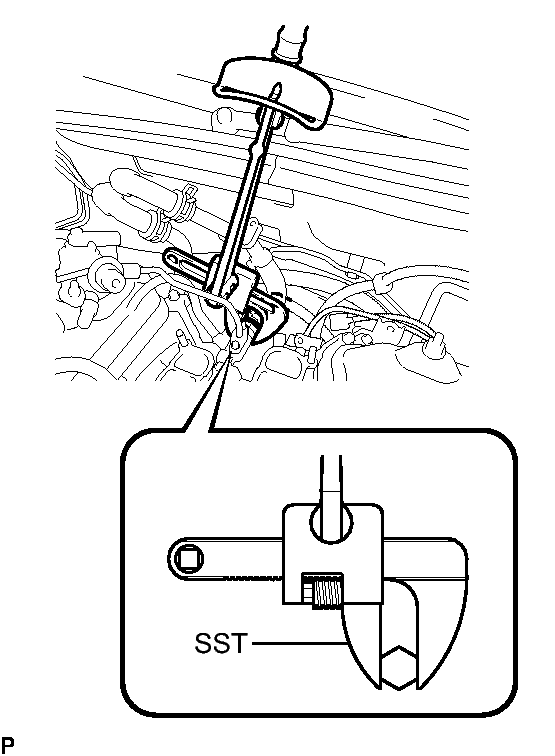

      Fig 1: View Of Installing Fuel Pressure Sensor
      GTY128291Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      • SST: 09922-10010

      without SST

      Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

      with SST

      Torque: 32 N*m (324 kgf*cm, 23 ft.*lbf)

      HINT:

      The torque for use with SST is the torque when SST is used at the position shown in the illustration.

    3. Connect the connector with the clamp.

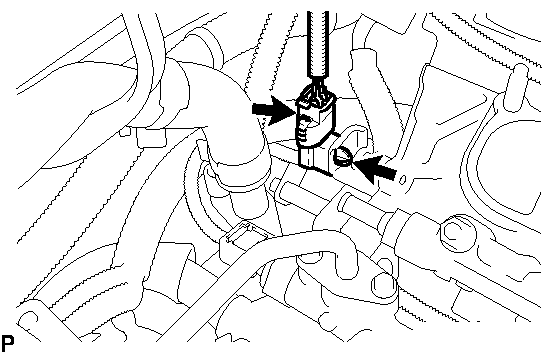

      Fig 2: Location of Connector With Clamp
      GTY137394Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  2. INSTALL NO. 1 FUEL PIPE  See step  9
  3. CONNECT WATER HOSE JOINT  See step  11
  4. INSTALL INTAKE MANIFOLD  See step  12
  5. INSTALL INTAKE AIR SURGE TANK  See step  13
  6. INSTALL COLD START INJECTOR  See step  14
  7. INSTALL THROTTLE WITH MOTOR BODY ASSEMBLY  . Refer to INSTALLATION - Step 1
  8. INSTALL AIR CLEANER CAP WITH AIR CLEANER HOSE  . Refer to INSTALLATION - Step 2
  9. CONNECT NO. 2 VENTILATION HOSE  . Refer to INSTALLATION - Step 3
  10. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL  . Refer to INSTALLATION - Step 93
  11. ADD ENGINE COOLANT  . Refer to ON-VEHICLE INSPECTION - Step 5
  12. INSPECT FOR COOLANT LEAK  . Refer to ON-VEHICLE INSPECTION - Step 1
  13. INSPECT FOR FUEL LEAK  . Refer to ON-VEHICLE INSPECTION - Step 1
  14. INSTALL COWL TOP VENTILATOR LOUVER SUB-ASSEMBLY  . Refer to INSTALLATION - Step 3
  15. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY LH  . Refer to INSTALLATION - Step 4
  16. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY RH  . Refer to INSTALLATION - Step 5
  17. INSTALL FRONT WIPER ARM HEAD CAP  . Refer to INSTALLATION - Step 6
  18. INSTALL ROOF DRIP SIDE FINISH MOULDING LH
  19. INSTALL ROOF DRIP SIDE FINISH MOULDING RH
  20. INSTALL FRONT UPPER FENDER PROTECTOR LH  . Refer to INSTALLATION - Step 9
  21. INSTALL FRONT UPPER FENDER PROTECTOR RH

    HINT:

    Installation procedure of the RH side is the same as that of the LH side.

  22. INSTALL V-BANK COVER SUB-ASSEMBLY  . Refer to INSTALLATION - Step 115
  23. INSTALL ENGINE ROOM SIDE COVER LH  . Refer to INSTALLATION - Step 116
  24. INSTALL ENGINE ROOM SIDE COVER RH  . Refer to INSTALLATION - Step 117
  25. INSTALL COOL AIR INTAKE DUCT SEAL  . Refer to INSTALLATION - Step 118
  26. CHECK FUNCTION OF THROTTLE WITH MOTOR BODY ASSEMBLY  . Refer to ON-VEHICLE INSPECTION - Step 1
