Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|

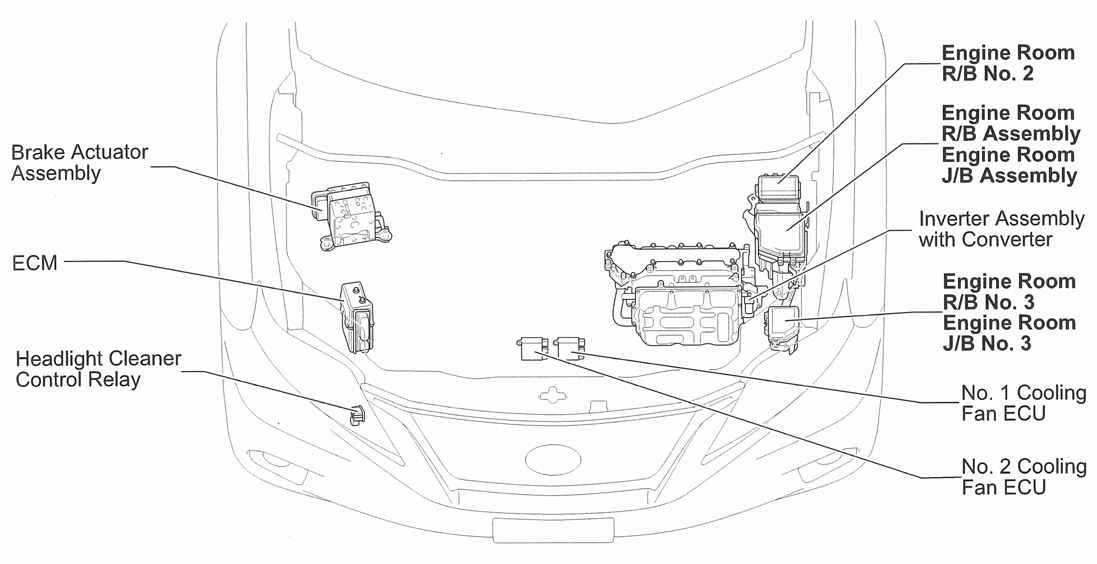

| Engine Room J/B Assembly | Left side of engine compartment. See Figure. |
| Engine Room J/B No. 3 | Left side of engine compartment. See Figure. |
| Engine Room R/B Assembly | On left side of engine compartment. See Figure. |
| Engine Room R/B No. 2 | Left rear of engine compartment. See Figure. |
| Engine Room R/B No. 3 | Left side of engine compartment. See Figure. |

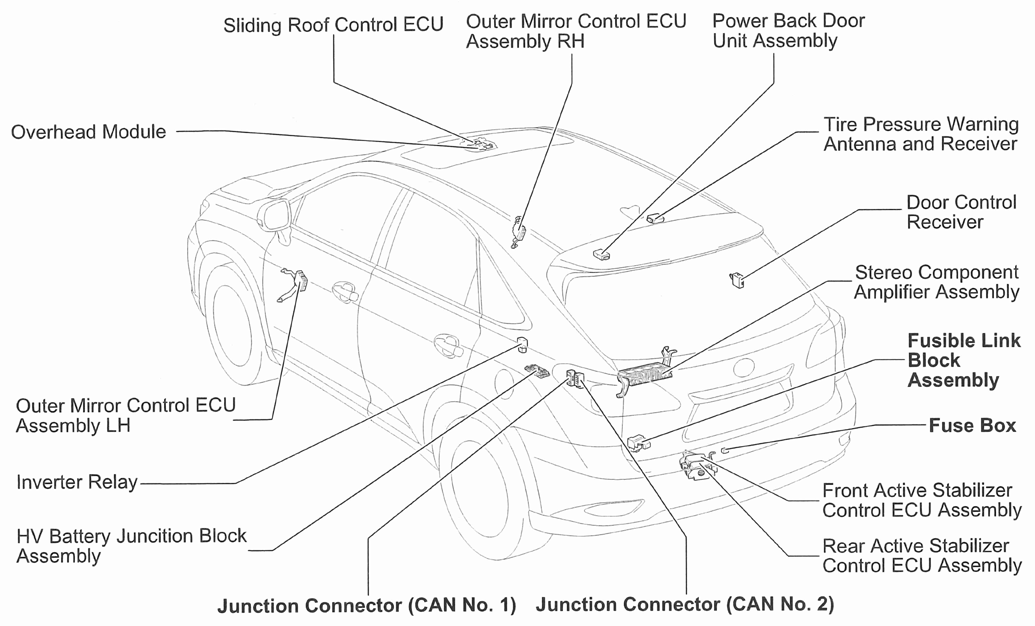

| Fuse Box | Rear of luggage compartment. See Figure. |
| Fusible Link Block Assembly | Left rear of luggage compartment. See Figure. |
| HV Battery Junction Block Assembly | Left side of luggage compartment. See Figure. |

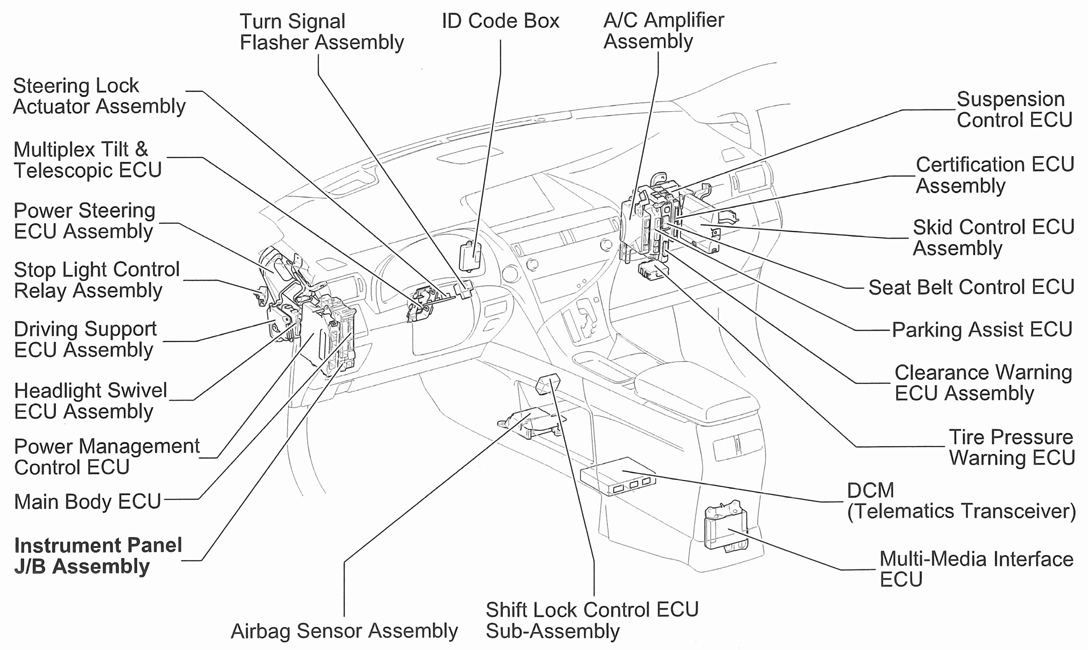

| Instrument Panel J/B | Left side of dash. See Figure. |
