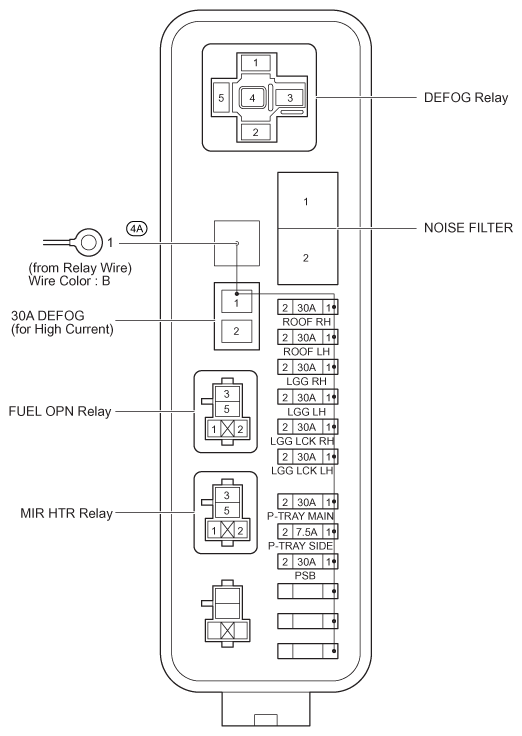

Luggage Room Relay Block Assembly And Luggage Room Junction Block Assembly
Left Luggage Compartment (See Body )
LUGGAGE ROOM R/B AND J/B RELAY IDENTIFICATION
| RELAY DESCRIPTION |
|---|
| MIR HTR Relay |
| Fuel Open Relay |
| 4A (from Relay Wire) Wire Color: B |
| Defog Relay |
LUGGAGE ROOM R/B AND J/B FUSE IDENTIFICATION LEGEND
| Fuse | System | |
|---|---|---|
| 7.5A | P-TRAY SIDE | Retractable Hardtop |
| 30A | DEFOG | Mirror Heater and Rear Window Defogger |
| 30A | LGG LCK LH | Retractable Hardtop |
| 30A | LGG LCK RH | Retractable Hardtop |
| 30A | LGG LH | Retractable Hardtop |
| 30A | LGG RH | Retractable Hardtop |
| 30A | PSB | Pre-Collision System |
| 30A | P-TRAY MAIN | Retractable Hardtop |
| 30A | ROOF LH | Retractable Hardtop |
| 30A | ROOF RH | Retractable Hardtop |
