Engine Room Relay Block And Engine Room Junction Block Inner Circuit

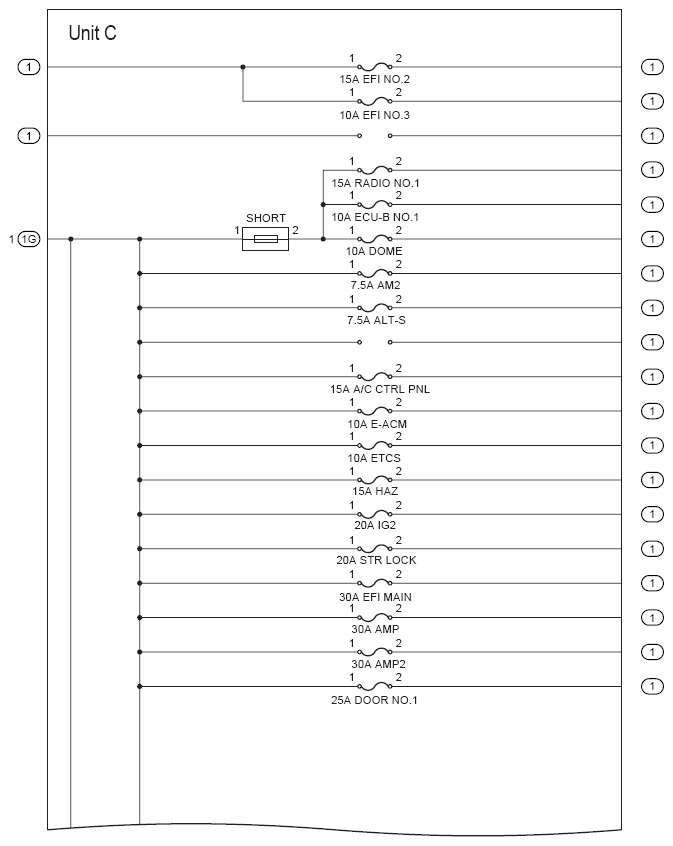

Fig 1: Engine Room R/B And J/B Inner Circuit Diagram (1 Of 4)
G07625008Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

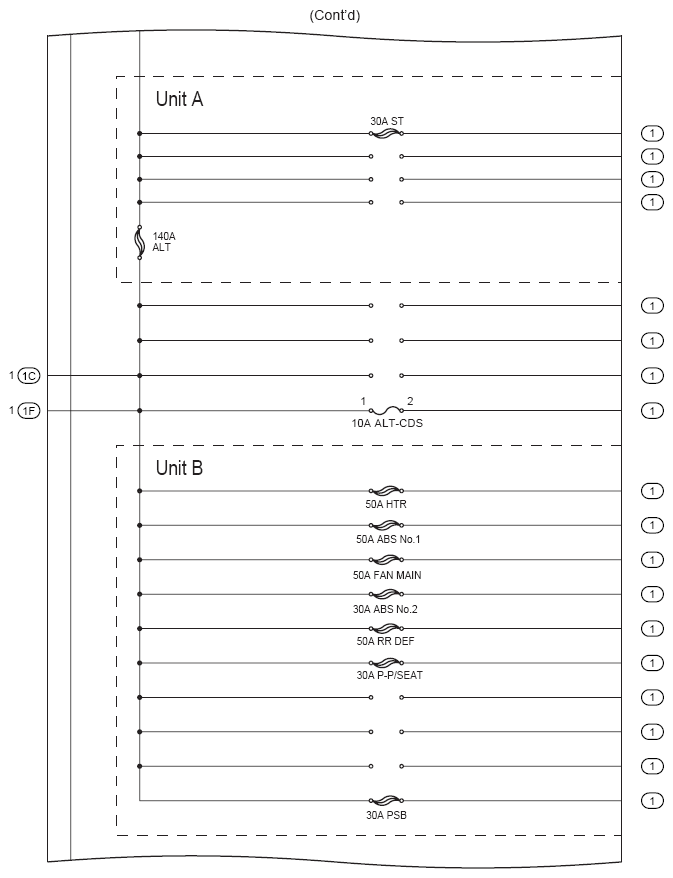

Fig 2: Engine Room R/B And J/B Inner Circuit Diagram (2 Of 4)
G07625009Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

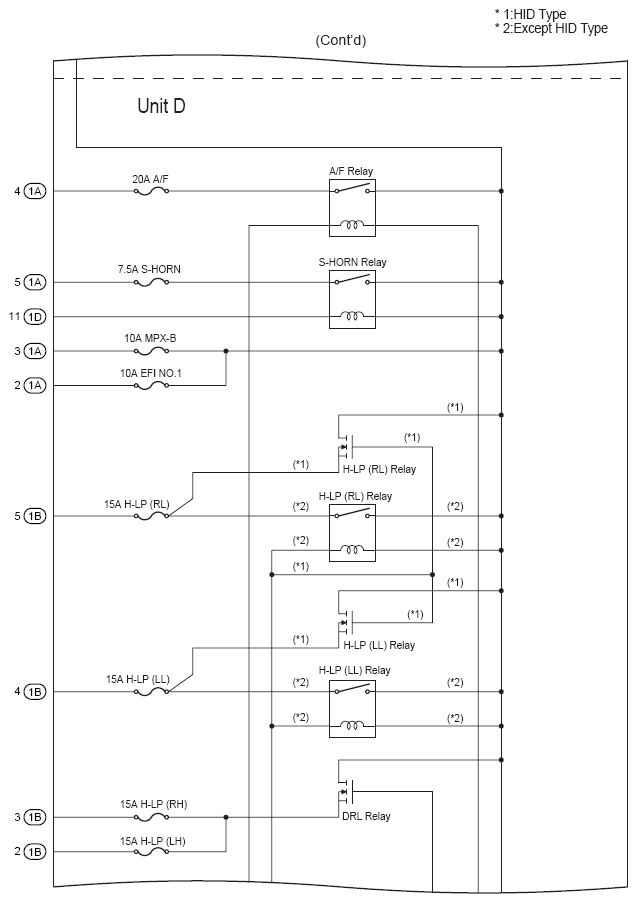

Fig 3: Engine Room Relay Block And J/B Inner Circuit Diagram (3 Of 4) With Relays
G07625010Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
ENGINE ROOM R/B AND J/B INNER CIRCUIT RELAY IDENTIFICATION

RELAY DESCRIPTION
A/F Relay
S-Horn Relay
H-LP (RL) Relay
H-LP (RL) Relay
H-LP (LL) Relay
H-LP (LL) Relay
DRL Relay
Fig 4: Engine Room Relay Block And J/B Inner Circuit Diagram (4 Of 4) With Relays
G07625011Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
ENGINE ROOM R/B AND J/B INNER CIRCUIT RELAY IDENTIFICATION

RELAY DESCRIPTION
Horn Relay
EFI Relay
C/OPN Relay
