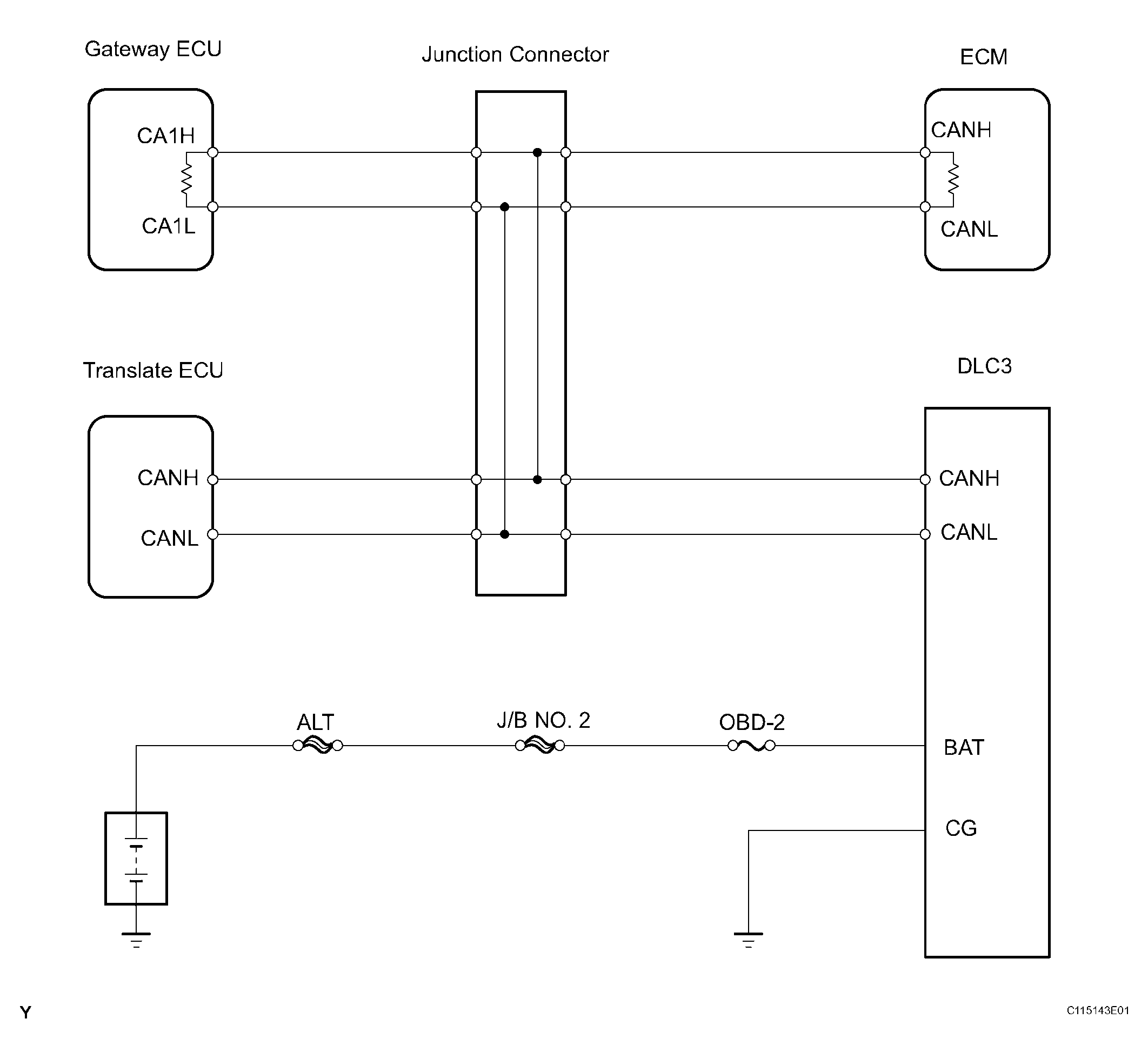

CAN Bus Line: Wiring Diagram
- CHECK CAN BUS LINE (MAIN BUS LINE FOR DISCONNECTION, BUS LINES FOR SHORT CIRCUIT)

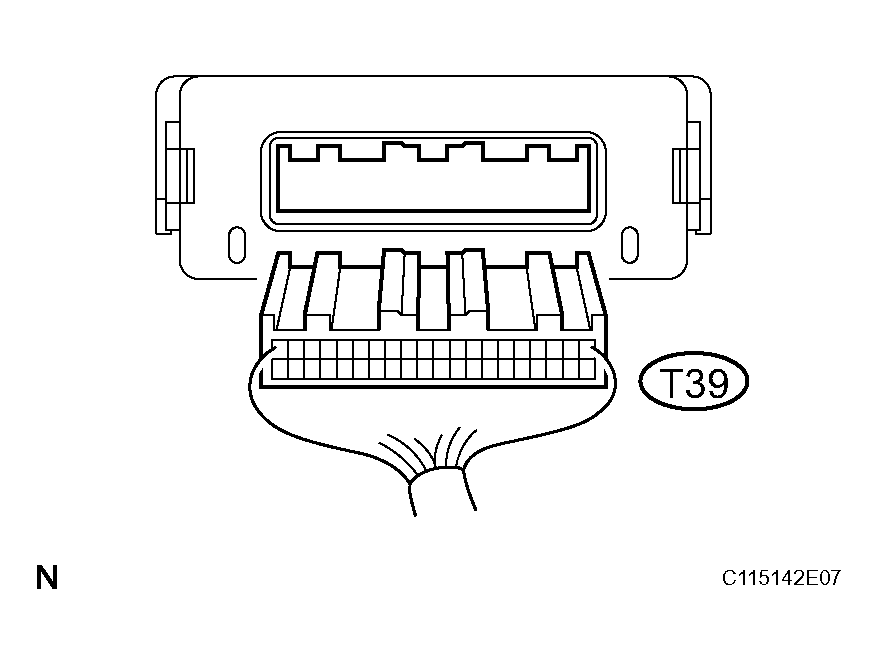

- Disconnect the T39 translate ECU connector.
- Measure the resistance of the DLC3.
Standard resistance
TESTER CONNECTION AND SPECIFIED CONDITION CHARTTester Connection Condition Specified Condition Proceed to D8-6 (CANH) - D8-14 (CANL) Ignition switch OFF 54 to 67 Ω OK D8-6 (CANH) - D8-14 (CANL) Ignition switch OFF 67Ω or more NG-A D8-6 (CANH) - D8-14 (CANL) Ignition switch OFF 54 Ω or less NG-B NG-A: CHECK CAN MAIN BUS LINE (FOR DISCONNECTION)
NG-B: CHECK CAN BUS LINE (FOR SHORT CIRCUIT)
OK: Go To Next Step
- CONNECT CONNECTOR
- Reconnect the T39 translate ECU connector.
- CHECK CAN BUS LINE (FOR SHORT TO B+)
- Measure the resistance of the DLC3.
Standard resistance

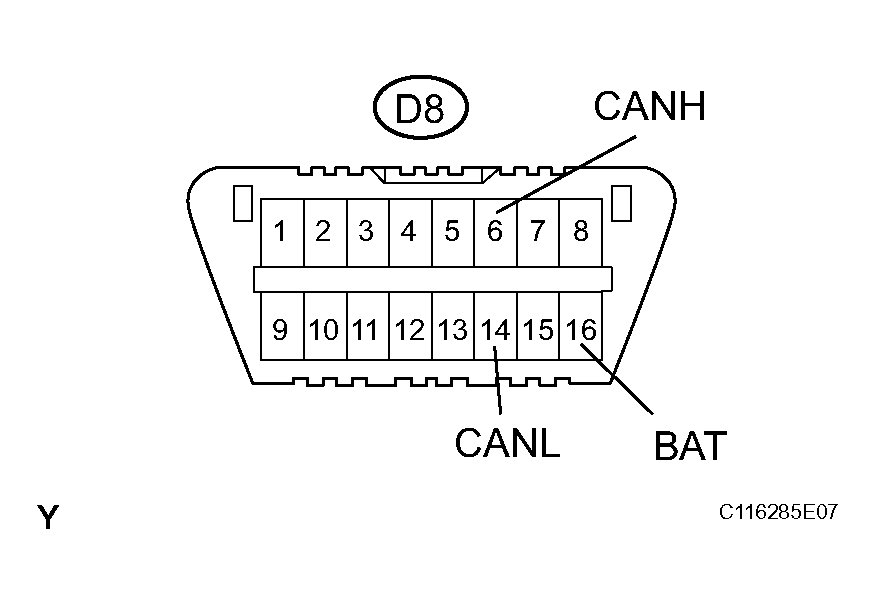

TESTER CONNECTION AND SPECIFIED CONDITION CHARTTester Connection Condition Specified Condition D8-6 (CANH) - D8-16 (BAT) Ignition switch OFF 1 MΩ or higher D8-14 (CANL) - D8-16 (BAT) Ignition switch OFF 1 MΩ or higher NG: CHECK CAN BUS LINE (FOR SHORT TO B+)
OK: Go To Next Step
- CHECK CAN BUS LINE (FOR SHORT TO GND)
- Measure the resistance of the DLC3.
Standard resistance

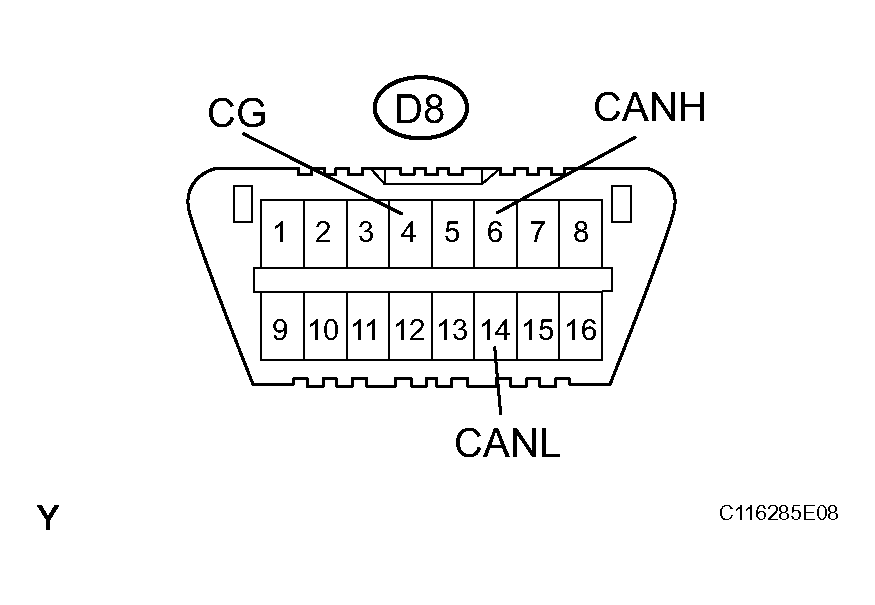

TESTER CONNECTION AND SPECIFIED CONDITION CHARTTester Connection Condition Specified Condition D8-4 (CG) - D8-6 (CANH) Ignition switch OFF 3 kΩ or higher D8-4 (CG) - D8-14 (CANL) Ignition switch OFF 3 kΩ or higher NG: CHECK CAN BUS LINE (FOR SHORT TO GND)
OK: HOW TO PROCEED WITH TROUBLESHOOTING
