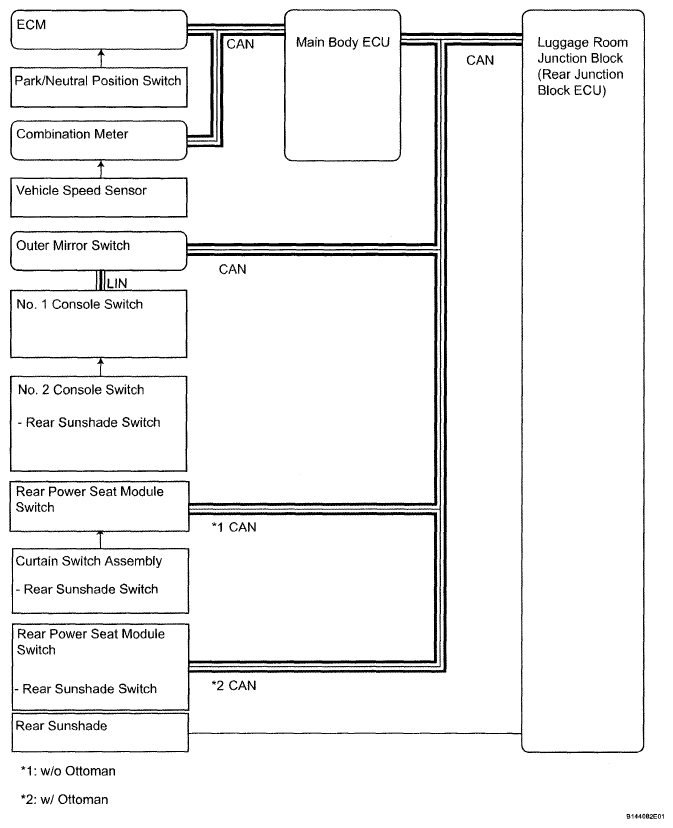

System Diagram
Communication table
COMMUNICATION CHART
| Sender | Receiver | Signal | Line |
|---|---|---|---|
| ECM | Rear junction block ECU | Shift position switch signal | CAN |
| Combination meter | Rear junction block ECU | Vehicle speed signal | CAN |
| No. 1 console switch | Rear junction block ECU | Rear sunshade switch signal | LIN-CAN |
| Curtain switch*1 | Rear junction block ECU | Rear sunshade switch signal | CAN |
| Rear power seat module switch*2 | Rear junction block ECU | Rear sunshade switch signal | CAN |
