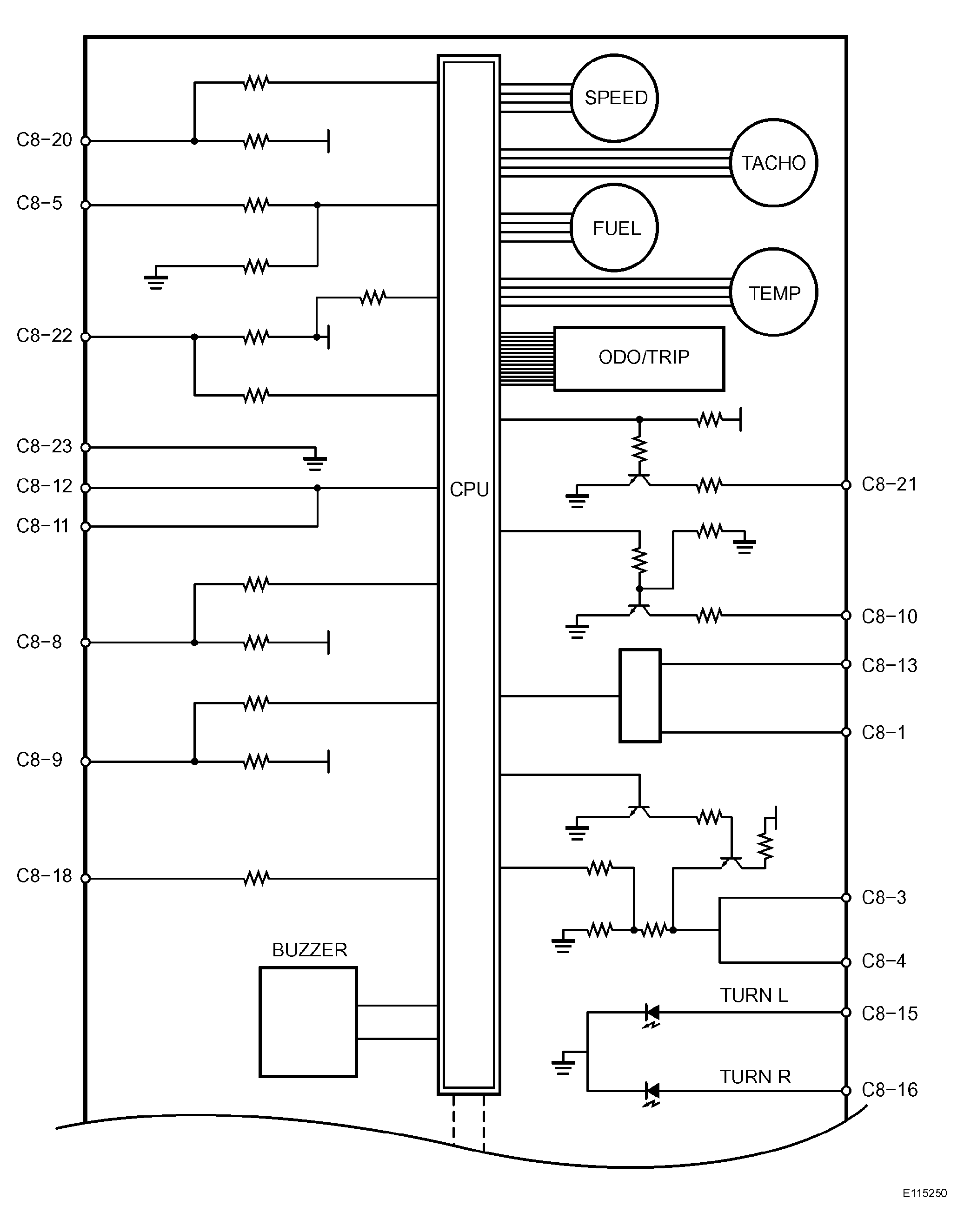

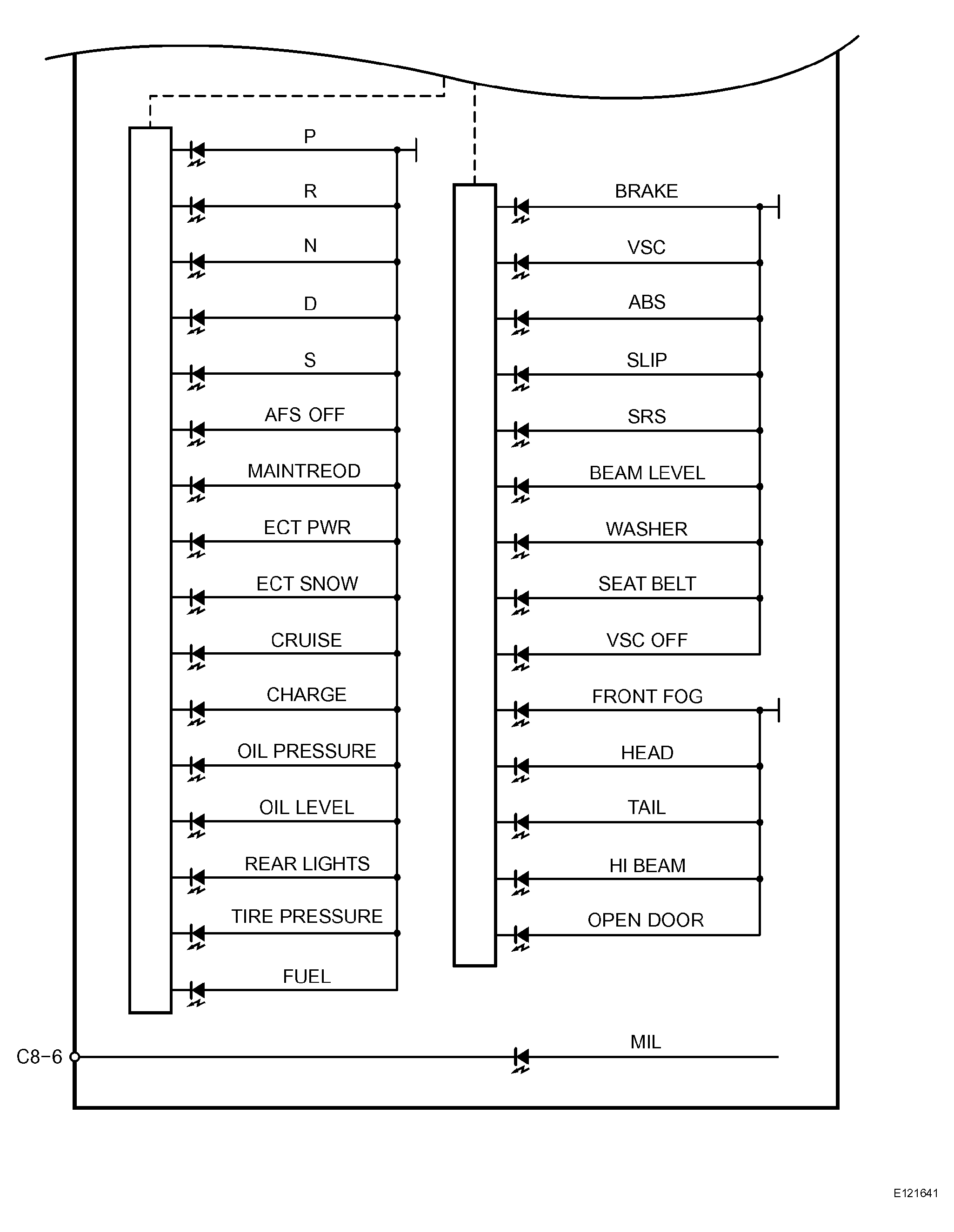

| C8 |
1 |
D-IG fuse |
| 3 |
Network gateway ECU (MPX+) |
| 4 |
Skid control ECU (MPX-) |
| 5 |
ECM (TACH terminal) |
| 6 |
ECM (W terminal) |
| 8 |
TRIP switch (ODO/TRIP) |
| 9 |
TRIP switch (RSET) |
| 10 |
Passenger seat belt warning lamp |
| 11 |
TRIP Switch (ground) |
| 12 |
Ground (Signal ground) |
| 13 |
MPX-B2 Fuse |
| 15 |
Driver side J/B (Turn signal flasher) |
| 16 |
Driver side J/B (Turn signal flasher) |
| 18 |
Driver side J/B (Rheostat, Automatic lamp control sensor) |
| 20 |
Skid control ECU |
| 21 |
Multi-display, Navigation ECU, Stereo component amplifier assy |
| 22 |
Fuel sender gauge assy (Main) |
| 23 |
Fuel sender gauge assy (Sub) |
