Rear Power Point Socket: Installation

  1. INSTALL POWER OUTLET SOCKET COVER REAR
    1. Engage the 2 claws and install the power outlet socket cover rear.
      Fig 1: Installing Power Outlet Socket Cover Rear
      G04116007Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  2. INSTALL REAR POWER POINT SOCKET
    1. Place the rear power point socket with the notch on the power point socket cover, and push in the rear power point socket as hard as possible to install it.

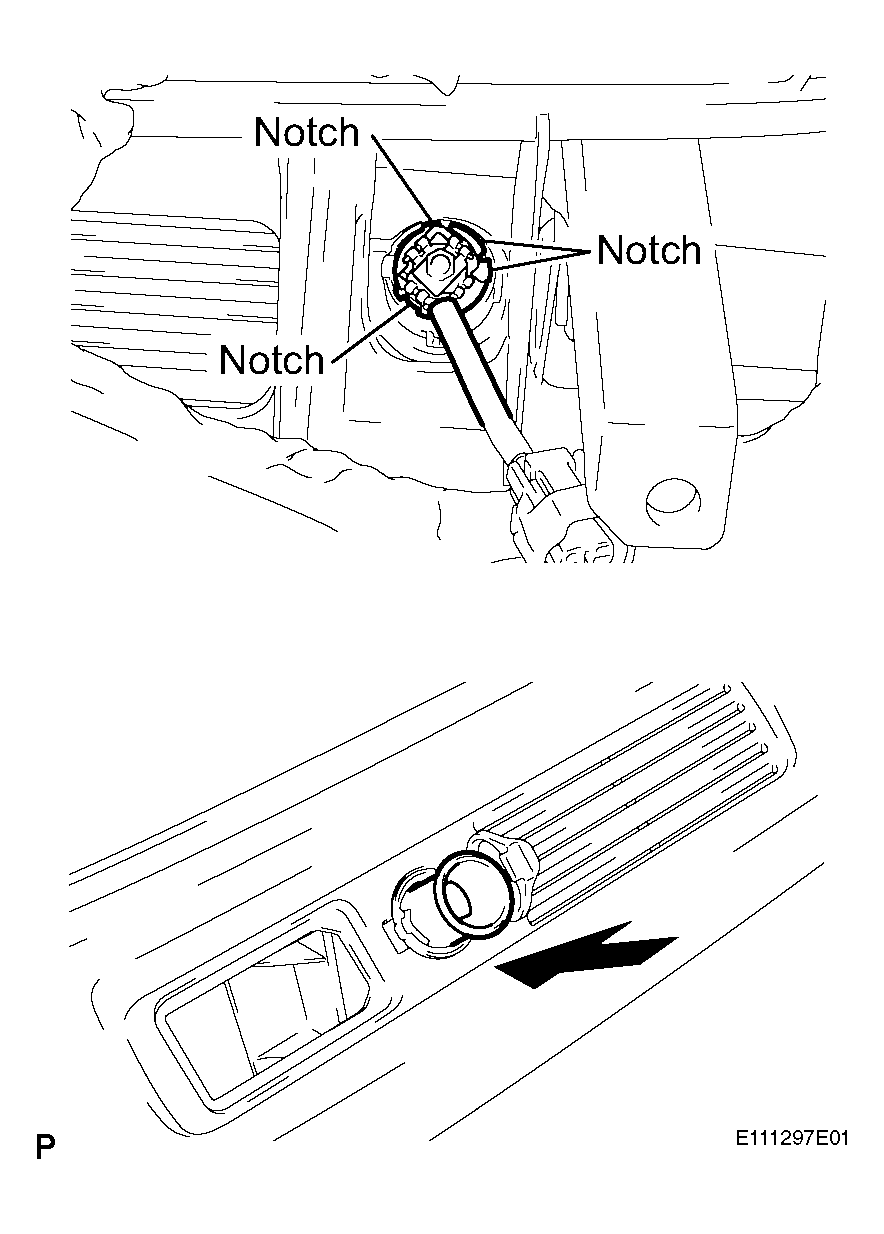

    Fig 2: Identifying Rear Power Point Socket
    G04116008Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  3. INSTALL ROOF SIDE GARNISH ASSEMBLY INNER LH (See step 12 in  INSTALLATION  )
  4. INSTALL NO. 1 TONNEAU COVER HOLDER CAP
  5. INSTALL NO. 2 ROOM LIGHT ASSEMBLY (See step 14 in  INSTALLATION  )
  6. INSTALL DECK TRIM SIDE PANEL ASSEMBLY LH (See step 15 in  INSTALLATION  )
  7. INSTALL ROPE HOOK (See step 17 in  INSTALLATION  )
  8. INSTALL REAR SEAT SIDE COVER LH (See step 20 in  INSTALLATION  )
  9. INSTALL REAR NO. 1 SEAT OUTER BELT ASSEMBLY LH (See step 22 in  INSTALLATION  )
  10. INSTALL DECK SIDE TRIM COVER LH (See step 24 in  INSTALLATION  )
  11. INSTALL REAR FLOOR FINISH SIDE PLATE LH (See step 18 in  INSTALLATION  )
  12. INSTALL REAR FLOOR FINISH PLATE (See step 50 in  INSTALLATION  )
  13. INSTALL DECK SIDE TRIM BOX LH (See step 47 in  INSTALLATION  )
  14. INSTALL DECK SIDE TRIM BOX RH
  15. INSTALL BACK DOOR WEATHERSTRIP
  16. INSTALL NO. 3 DECK BOARD SUB-ASSEMBLY (See step 52 in  INSTALLATION  )
  17. INSTALL NO. 2 DECK BOARD SUB-ASSEMBLY (See step 53 in  INSTALLATION  )
  18. INSTALL DECK FLOOR BOX REAR (See step 54 in  INSTALLATION  )
  19. INSTALL DECK FLOOR BOX FRONT (See step 55 in  INSTALLATION  )
  20. INSTALL JACK CARRIER ASSEMBLY
  21. INSTALL JACK ASSEMBLY
  22. INSTALL JACK CARRIER SUPPORT
  23. INSTALL TONNEAU COVER ASSEMBLY
  24. INSTALL DECK BOARD SUB-ASSEMBLY (See step 56 in  INSTALLATION  )
  25. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP LH
  26. INSTALL REAR DOOR SCUFF PLATE LH (See step 37 in  INSTALLATION  )
