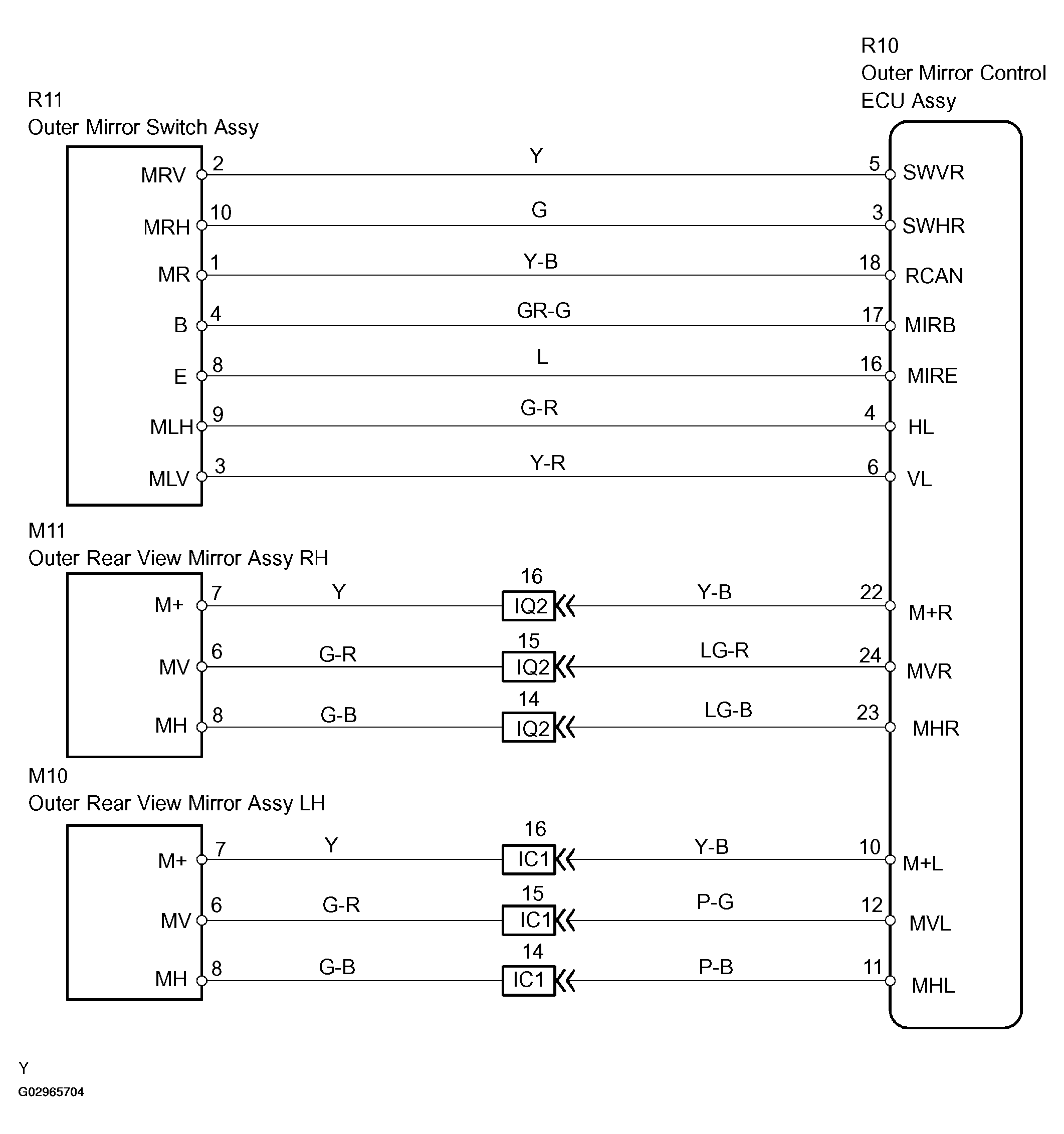

Power Mirrors Cannot Be Adjusted Manually: Wiring Diagram
- CHECK OUTER MIRROR SWITCH ASSY (SEE INSPECTION
)
- NG: REPLACE OUTER MIRROR SWITCH ASSY
- OK: Go to next step.
- CHECK OUTER REAR VIEW MIRROR (SEE INSPECTION
)
- NG: REPLACE OUTER REAR VIEW MIRROR
- OK: Go to next step.

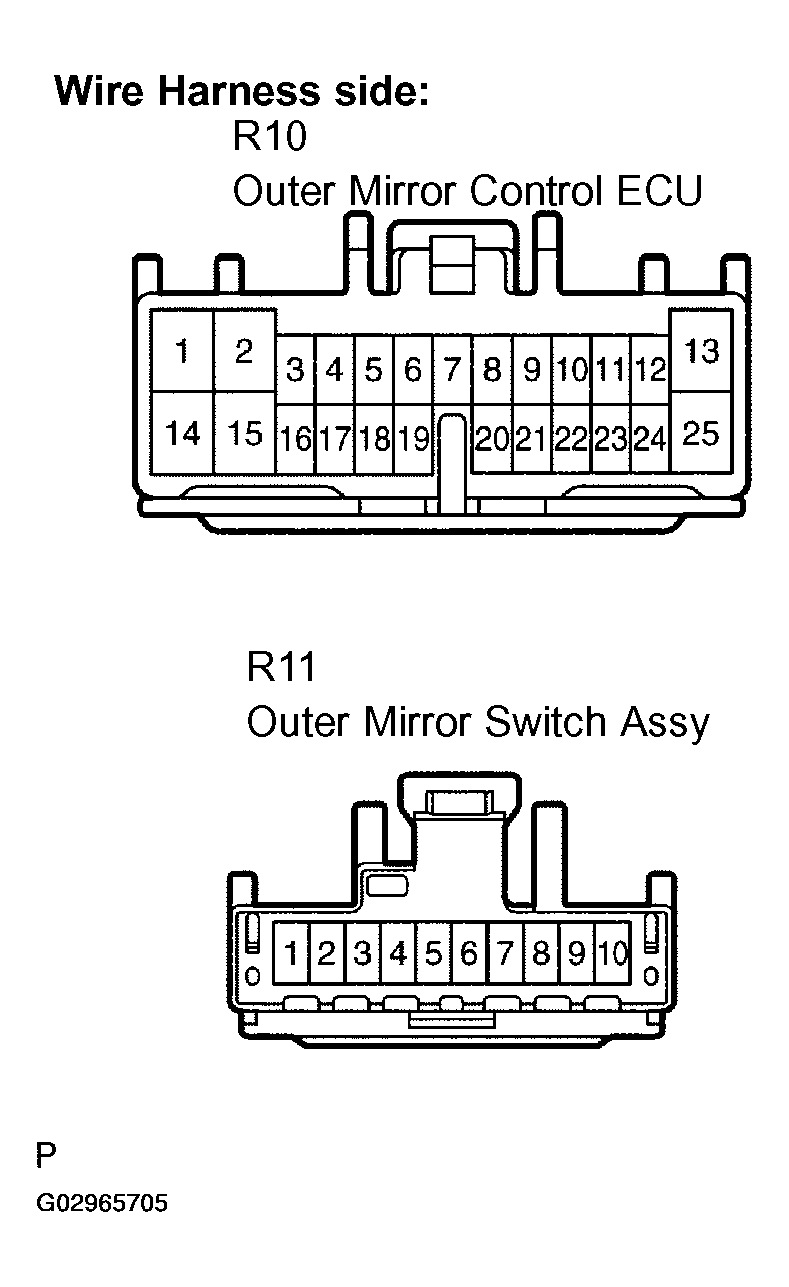

- CHECK WIRE HARNESS (OUTER MIRROR SWITCH ASSY <=> MIRROR CONTROL ECU ASSY)
- Disconnect the R11 switch and R10 ECU connectors.
- Check the continuity between the wire harness side connectors.
Standard:
OUTER MIRROR SWITCH ASSY <=> MIRROR CONTROL ECU ASSYSymbols (Terminal No.) Specified Condition RCAN (R10-18) <=> MR (R11-1) Continuity MIRB (R10-17) <=> B (R11-4) Continuity MIRE (R10-16) <=> E (R11-8) Continuity VL (R10-6) <=> MVL (R11-3) Continuity SWVR (R10-5) <=> MRV (R11-2) Continuity HL (R10-4) <=> MLH (R11-9) Continuity SWHR (R10-3) <=> MRH (R11-10) Continuity
- NG: REPAIR OR REPLACE HARNESS AND CONNECTOR
- OK: Go to next step.

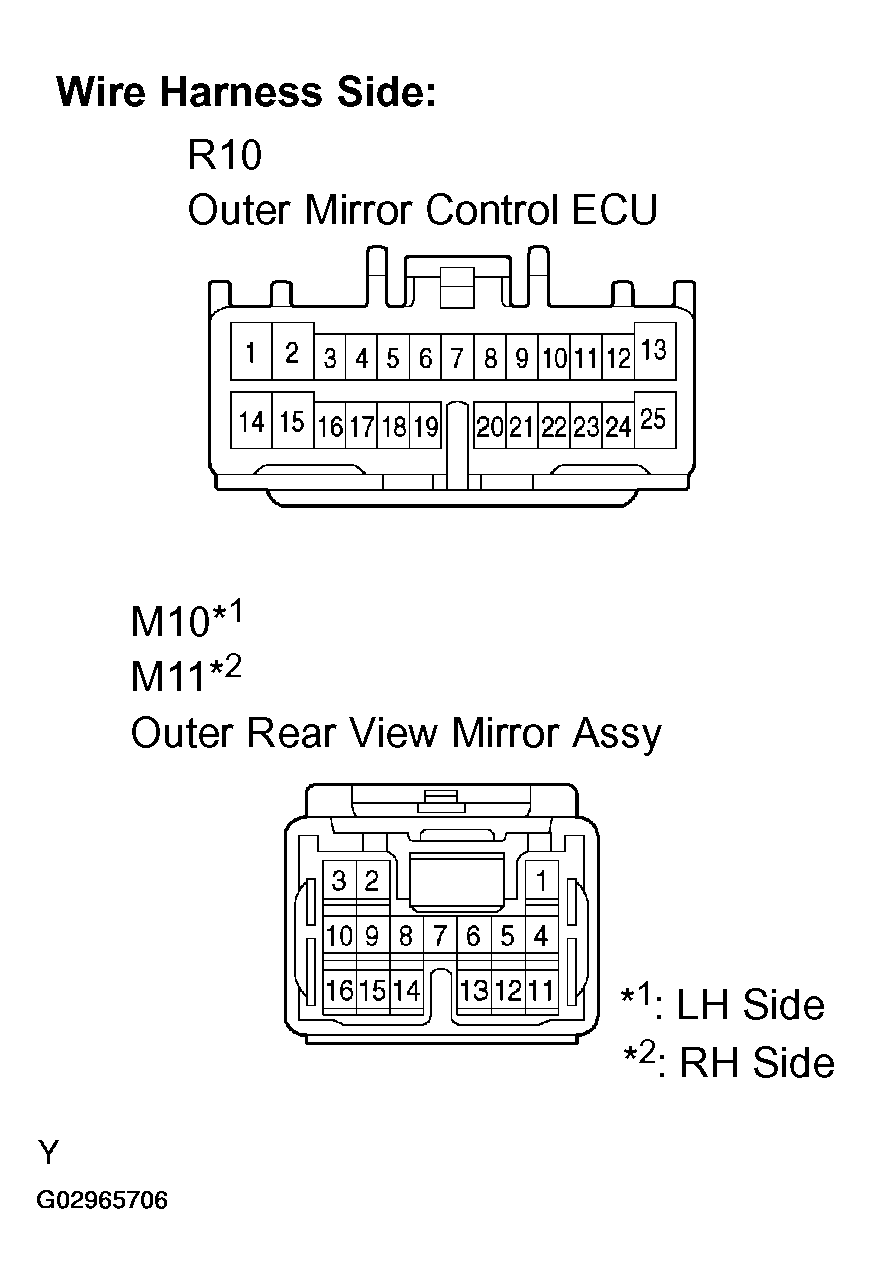

- CHECK WIRE HARNESS (OUTER REAR VIEW MIRROR ASSY <=> OUTER MIRROR CONTROL ECU ASSY)
- Disconnect the R10 ECU connector.
- Disconnect the M11 and M10 mirror assy connectors.
- Check the continuity between the wire harness side connectors.
Standard: (RH side)
OUTER REAR VIEW MIRROR ASSY <=> OUTER MIRROR CONTROL ECU ASSY (RH SIDE)Symbols (Terminal No.) Specified Condition M+R (R10-22) <=>M+ (M11-7) Continuity MVR (R10-24) <=>MV (M11-6) Continuity MHR (R10-23) <=>MH (M11-8) Continuity Standard: (LH side)
OUTER REAR VIEW MIRROR ASSY <=> OUTER MIRROR CONTROL ECU ASSY (LH SIDE)Symbols (Terminal No.) Specified Condition M+L (R10-10) <=>M+ (M10-7) Continuity MVL (R10-12) <=>MV (M10-6) Continuity MHL (R10-11) <=>MH (M10-8) Continuity
- NG: REPAIR OR REPLACE HARNESS AND CONNECTOR
- OK: CHECK AND REPLACE OUTER MIRROR CONTROL ECU ASSY (SEE ELECTRONIC CIRCUIT INSPECTION PROCEDURE )
