Turn Signal Switch ASSY: Replacement
- PRECAUTION (See PRECAUTION
)
- SEPARATE BATTERY NEGATIVE TERMINAL (See PRECAUTION
)
- PLACE FRONT WHEELS FACING STRAIGHT AHEAD
- REMOVE SWITCH & VOLUME CASE (See step 3 in REPLACEMENT
)
- REMOVE STEERING WHEEL COVER LOWER NO. 2 (See step 4 in REPLACEMENT
)
- REMOVE HORN BUTTON ASSY (See step 5 in REPLACEMENT
)
- REMOVE STEERING WHEEL ASSY (See step 7 in OVERHAUL
)
- SST 09950-50013 (09951-05010, 09952-05010, 09953-05020, 09954-05021)
- REMOVE STEERING COLUMN COVER (See step 8 in OVERHAUL
)
- REMOVE SPIRAL CABLE SUB-ASSY (See step 9 in REPLACEMENT
)

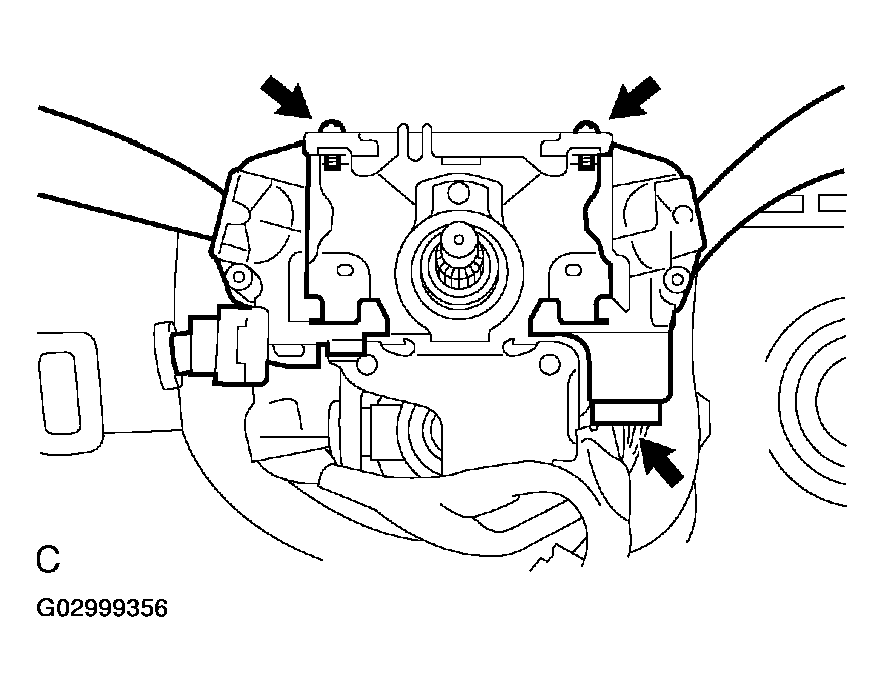

- REMOVE TURN SIGNAL SWITCH ASSY
- Disconnect the connector.
- Remove the 2 screws and the turn signal switch assy.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
- INSTALL TURN SIGNAL SWITCH ASSY
- Install the turn signal switch assy and the 2 screws.
- Connect the connector.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
- INSTALL SPIRAL CABLE SUB-ASSY (See step 12 in REPLACEMENT
)
- INSTALL STEERING COLUMN COVER (See step 94 in OVERHAUL
)
- INSTALL STEERING WHEEL ASSY (See step 89 in OVERHAUL
)
- SST 09950-50013 (09951-05010, 09952-05010, 09953-05020, 09954-05021)
- PLACE FRONT WHEELS FACING STRAIGHT AHEAD
- INSTALL HORN BUTTON ASSY (See step 6 in REPLACEMENT
)
- INSTALL STEERING WHEEL COVER LOWER NO. 2 (See REPLACEMENT
)
- INSTALL SWITCH & VOLUME CASE (See step 3 in REPLACEMENT
)
- CONNECT BATTERY NEGATIVE TERMINAL (See PRECAUTION
)
- INSPECT SRS WARNING LIGHT (See step 4 in DIAGNOSIS SYSTEM
)
- PERFORM INITIALIZATION (See INITIALIZATION
)
