System Diagram

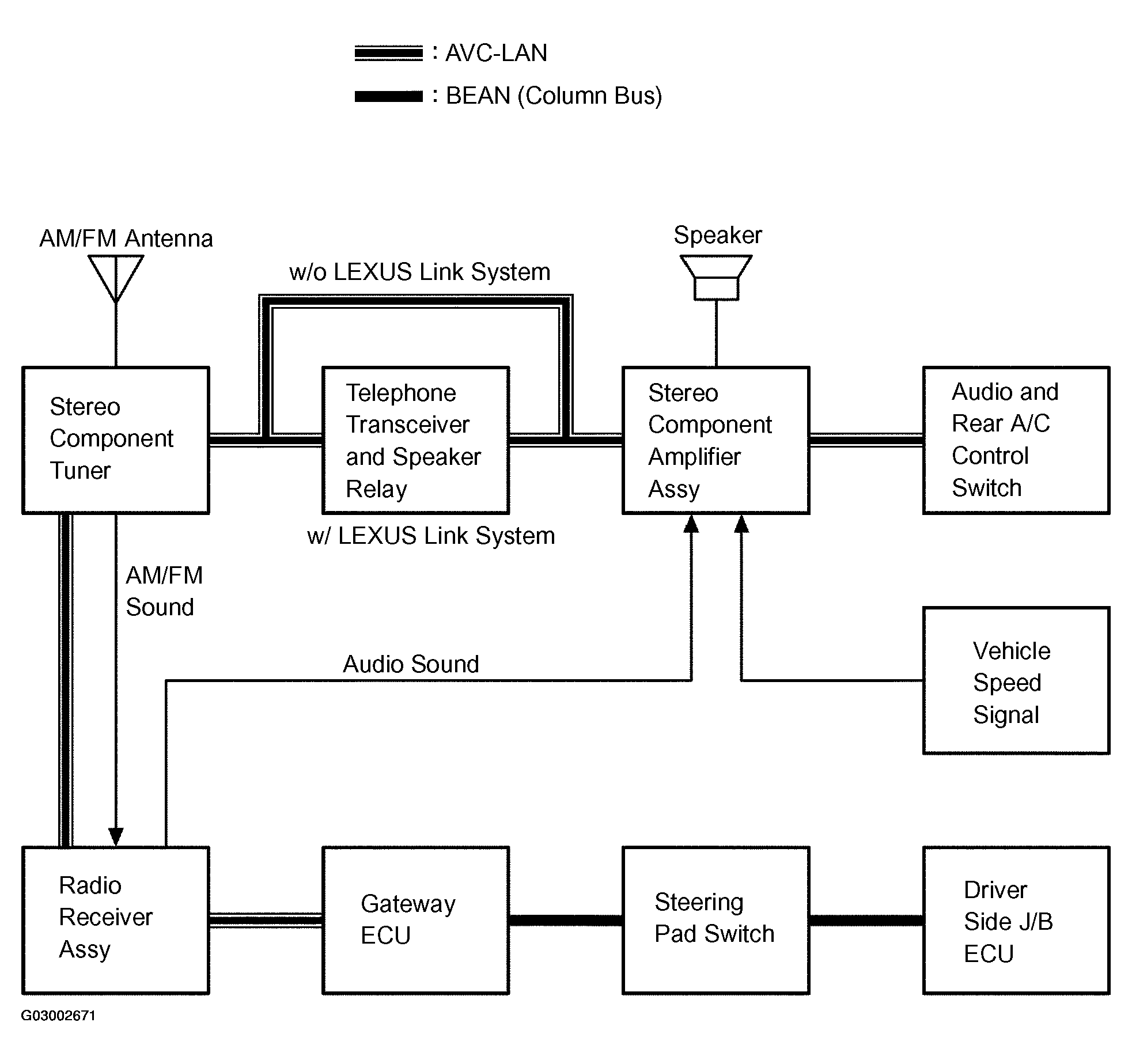

Fig 1: Audio System Diagram
G03002671Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

Input and output signals of each ECU.

TRANSMITTING ECU (TRANSMITTER) CHART

Transmitting ECU (Transmitter) Receiving ECU Signals Communication method
Driver Side J/B ECU Steering Pad Switch ACC SW Signal BEAN (Column Bus)
Driver Side J/B ECU Steering Pad Switch Taillight ON Signal BEAN (Column Bus)
Steering Pad Switch Radio Receiver Assy Audio Signal BEAN (Column Bus) AVC-LAN
