Torque Specifications

TORQUE SPECIFICATIONS

Application Ft. Lbs. (N.m)
A/C Compressor Housing Bracket-To-Cylinder Block 18 (25)
Air Intake Chamber-To-Intake Manifold 21 (28)
Air Intake Chamber Stay-To-Air Intake Chamber 15 (20)
Air Intake Chamber Stay-To-RH Cylinder Head 15 (20)
Camshaft Bearing Cap-To-Cylinder Head Fastener (1) 12 (16)
Camshaft Timing Gear Assembly (VVT-i)-To-Camshaft 110 (150)
Camshaft Timing Pulley-To-Camshaft 92 (125)
Camshaft Timing Pulley-To-Camshaft (With SST) 65 (88)
Center Exhaust Pipe-To-Tailpipe 35 (48)
Connecting Rod Cap-To-Connecting Rod
1st Pass 18 (25)
2nd Pass Tighten Additional 90 Degrees
Crankshaft Pulley-To-Crankshaft 162 (220)
Cylinder Head-To-Cylinder Block
1st Pass (12 Pointed Head) (2) 40 (54)
2nd Pass (12 Pointed Head) (2) Tighten Additional 90 Degrees
Recessed Head 14 (19)
Drive Plate-To-Crankshaft 61 (83)
Engine Coolant Drain Union-To-Cylinder Block 29 (39)
Engine Mount-To-Engine/Transaxle Nut 70 (95)
Engine Moving Control Rod-To-RH Engine Mounting Bracket Bolt A 47 (64)
Engine Moving Control Rod-To-RH Fender Apron Bolt B & C 47 (64)
Engine Moving Control Rod-To-Water Outlet Bolt D 24 (32)
Exhaust Manifold-To-Cylinder Head 36 (49)
Exhaust Manifold Stay-To-Exhaust Manifold 36 (49)
Front Exhaust Pipe-To-Center Exhaust Pipe 46 (62)
Front Exhaust Pipe-To-Exhaust Manifold 41 (56)
Front Stabilizer-To-Front Frame Assembly 21 (29)
Fuel Inlet Hose-To-Fuel Filter 21 (29)
Generator Bracket-To-Cylinder Block 32 (43)
Intake Manifold-To-Cylinder Head (3) 11 (15)
Knock Sensor-To-Cylinder Block 29 (39)
LH Engine Mounting Insulator-To-Transaxle 47 (64)
Main Bearing Cap-To-Cylinder Block
1st Pass (12 Pointed Head) (4) 16 (22)
2nd Pass (12 Pointed Head) (4) Tighten Additional 90 Degrees
6 Pointed Head 20 (27)
No. 1 Engine Hanger-To-RH Cylinder Head 15 (20)
No. 1 Engine Hanger-To-Intake Air Chamber 15 (20)
No. 1 Idler Pulley-To-Oil Pump Fastener 25 (34)
No. 2 Front Exhaust Pipe-To-Front Exhaust Pipe 41 (56)
No. 2 Front Exhaust Pipe-To-TWC 41 (56)
No. 2 Generator Bracket-To-Engine RH Mounting Bracket 21 (28)
No. 2 Idler Pulley-To-No. 2 Idler Pulley Bracket 32 (43)
No. 2 Idler Pulley Bracket-To-Cylinder Block 21 (28)
Oil Control Valve Filter-To-Cylinder Head 33 (45)
Oil Filter Union-To-Cylinder Block 22 (30)
PS Pump Bracket-To-RH Cylinder Head 32 (43)
PS Vane Pump-To-PS Pump Bracket 32 (43)
Rear Engine Mounting Bracket-To-Cylinder Block 47 (64)
Rear Engine Mounting Bracket-To-Rear Engine Insulator 70 (95)
Rear Lower Brace-To-Body Bolts
14 mm Head (Bolt B) 24 (32)
19 mm Head (Bolt A) 134 (181)
RH Engine Mounting Bracket-To-Cylinder Block 21 (28)
Timing Belt Tensioner-To-Oil Pump Assembly 20 (27)
Water Inlet Pipe-To-LH Cylinder Head 15 (20)
Water Outlet-To-Intake Manifold 11 (15)
Wiper Arm-To-Wiper Link 18 (25)
INCH Lbs. (N.m)
Cylinder Head Cover-To-Cylinder Head 71 (8)
Cylinder Head Rear Cover-To-Cylinder Head 89 (10)
Cylinder Head Rear Plate-To-Cylinder Head 71 (8)
No. 1 Timing Belt Cover-To-Oil Pump Assembly 75 (8.5)
No. 2 Timing Belt Cover-To-No. 3 Timing Belt Cover 75 (8.5)
No. 3 Timing Belt Cover-To-Cylinder Head 75 (8.5)
Oil Dipstick Guide-To-LH Cylinder Head 71 (8)
Rear Oil Seal Retainer-To-Cylinder Block 71 (8)
Timing Belt Plate-To-Oil Pump Fastener 71 (8)
Water Inlet Housing-To-Cylinder Block 71 (8)
Water Pump 71 (8)
(1) Tighten bolts following sequence as shown. See Fig 3.
(2) Tighten bolts following sequence as shown. See Fig 4.
(3) Tighten bolts following sequence as shown. See Fig 5.
(4) Tighten bolts following sequence as shown. See Fig 6.

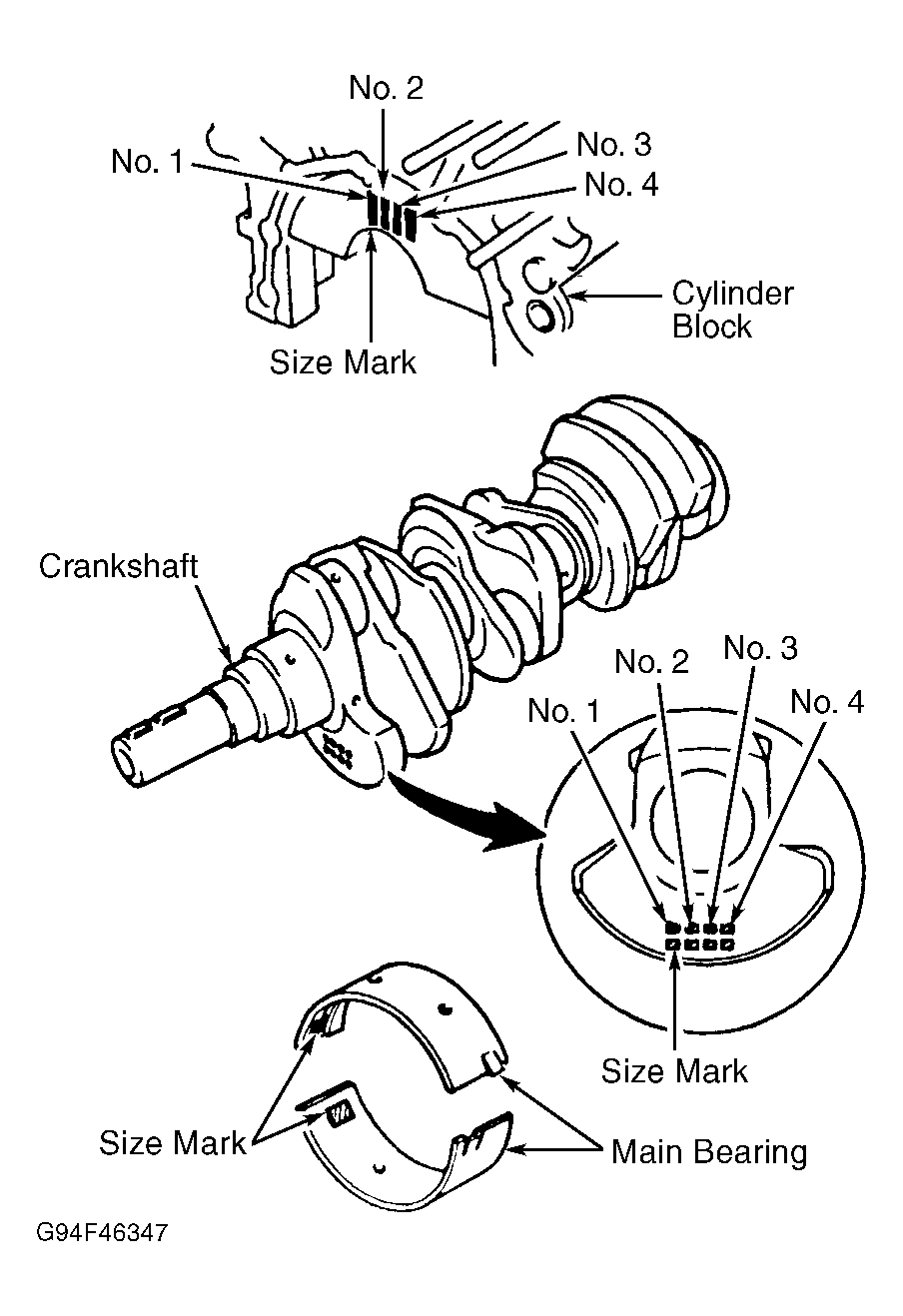

Fig 1: Locating Crankshaft, Cylinder Block & Main Bearing Size Marks
G94F46347Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 2: Locating Connecting Rod & Rod Bearing Size Marks
G94D46345Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 3: Identifying Camshaft Bearing Cap Bolt Installation Sequence
G00013771Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 4: Identifying Cylinder Head Bolt Removal & Installation Sequence
G94B46327Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

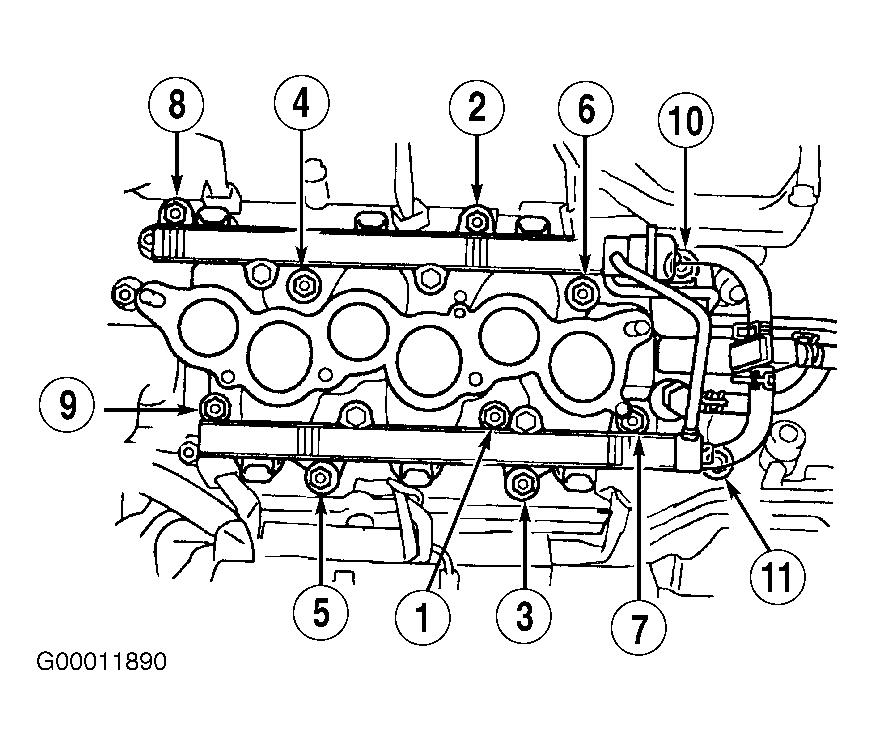

Fig 5: Identifying Intake Manifold Tightening Sequence
G00011890Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 6: Identifying Main Bearing Cap Bolt Installation Sequence
G94H46349Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
