Component Locations
WARNING: This page is about a different car, the 2002 Lexus GS 430 and 2002 Lexus GS 300. However, it is still accessible from the selected car via links, so may be relevant.
COMPONENT LOCATIONS
| Component | Location |
|---|---|
| Driver Side Junction Block | Fig 1 & Fig 2 |

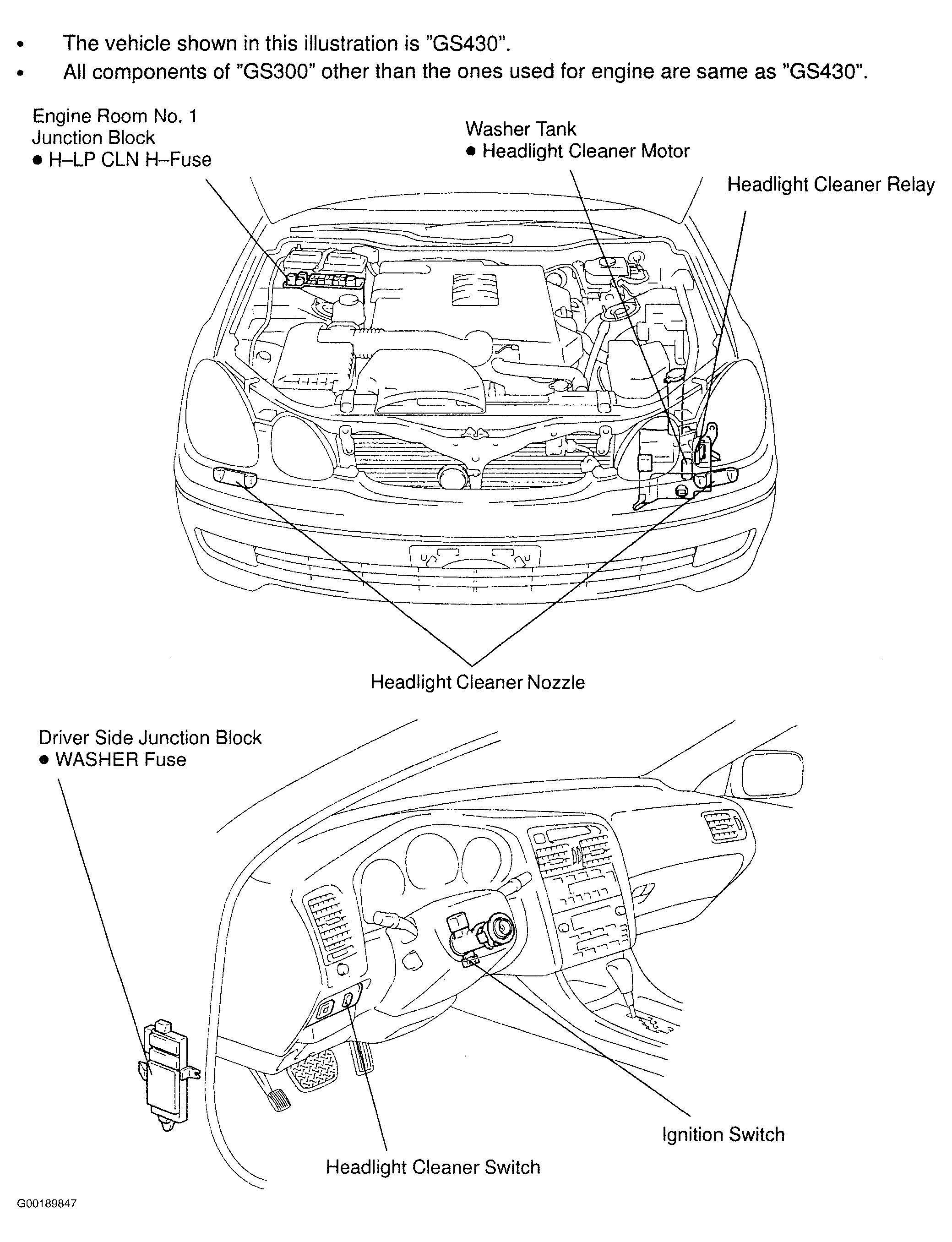

| Engine Room No. 1 Junction Block | Fig 1 |
| H-LP CLN H-Fuse | Fig 1 |
| Headlight Cleaner Nozzles | Fig 1 |
| Headlight Cleaner Relay | Fig 1 |
| Headlight Cleaner Switch | Fig 1 |
| Ignition Switch | Fig 1 & Fig 2 |
| WASHER Fuse | Fig 1 & Fig 2 |
| Washer Tank (Headlight Cleaner Motor) | Fig 1 |

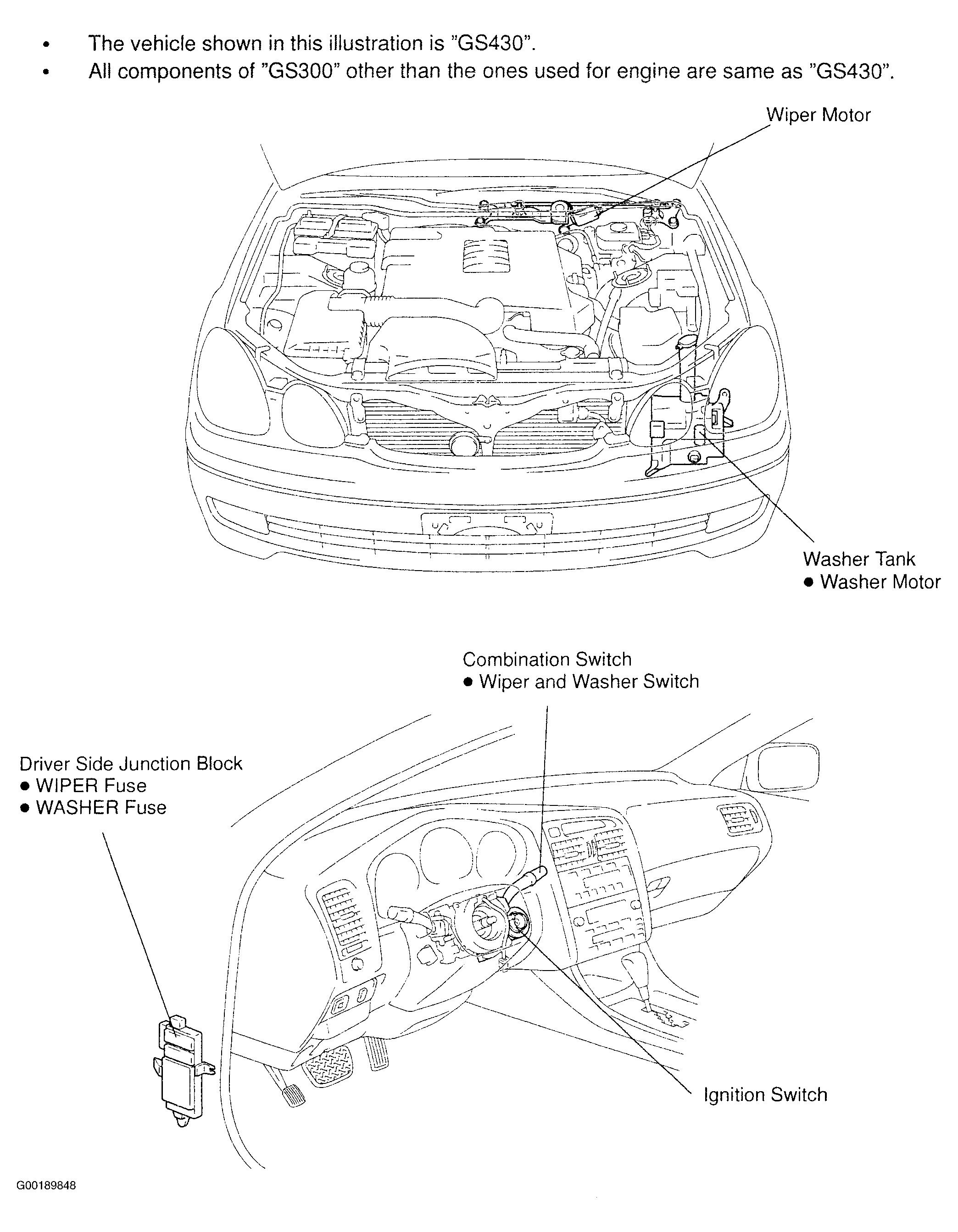

| Washer Tank (Washer Motor) | Fig 2 |
| Wiper & Washer Switch | Fig 2 |
| WIPER Fuse | Fig 2 |
| Wiper Motor | Fig 2 |
