Circuit Description

It outputs light deteriorate instruction such as the self-illuminated display on A/C panel. See Fig 1.

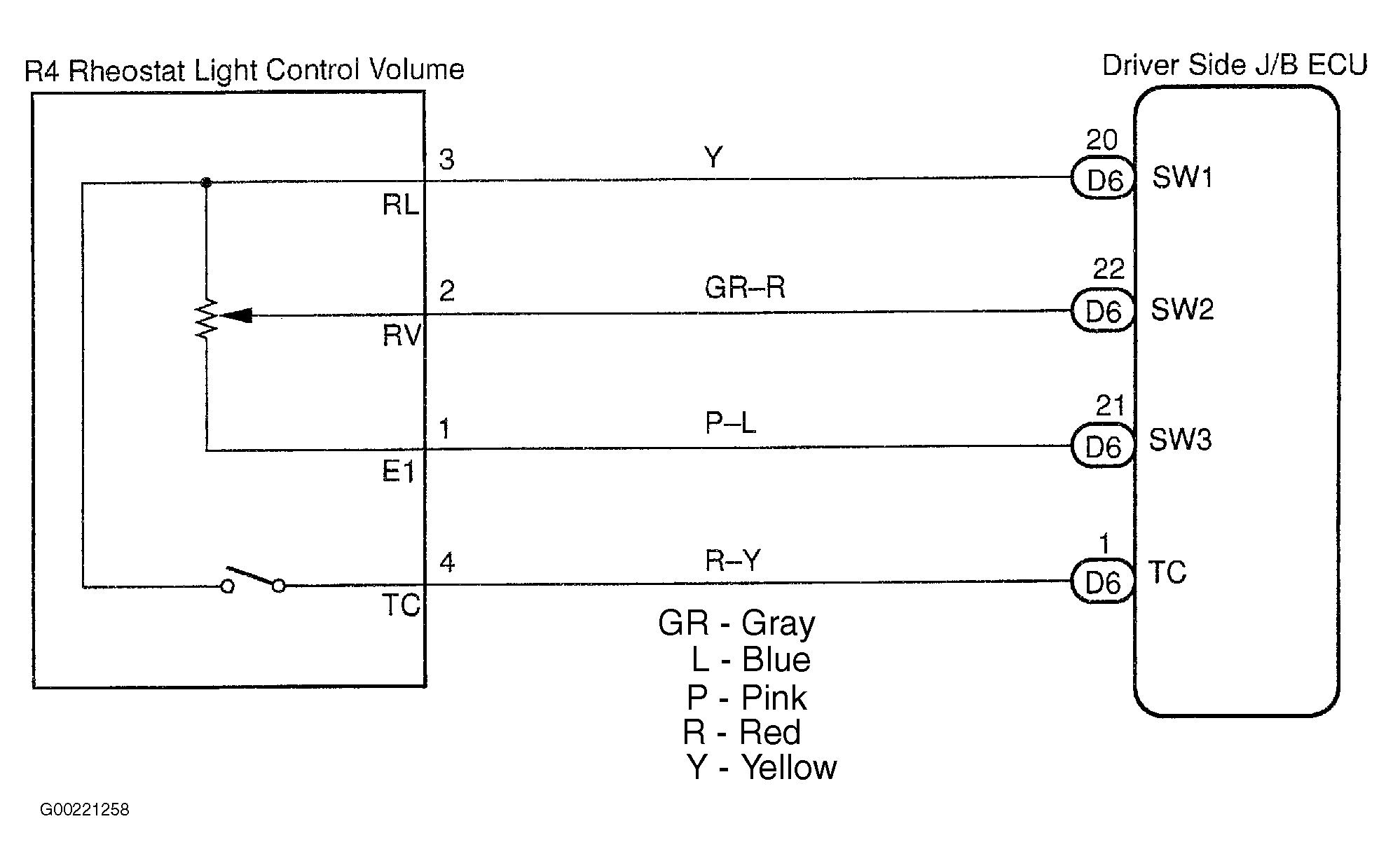

Fig 1: Identifying Rheostat Light Control Volume Circuit
G00221258Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
