Steering Column: Reassembly
- To reassemble, reverse disassembly procedure. Align bushing tab with hole of column tube. Apply molybdenum disulfide lithium base grease to tilt lever assembly, lock bolt, main shaft and steering column bolt pivot points.

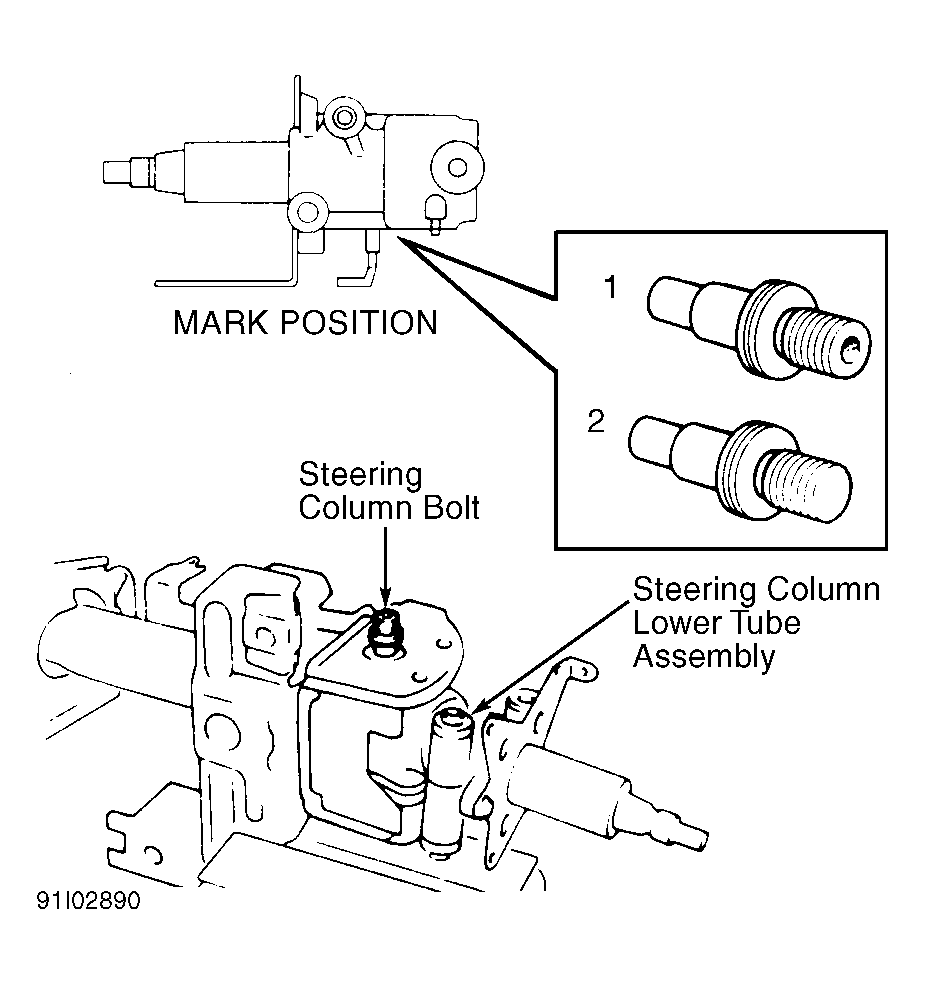

- Select steering column bolt with hole when upper column tube is marked "1"; select bolt without hole when tube is marked "2". See Fig 1. Tap steering column bolts into place.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

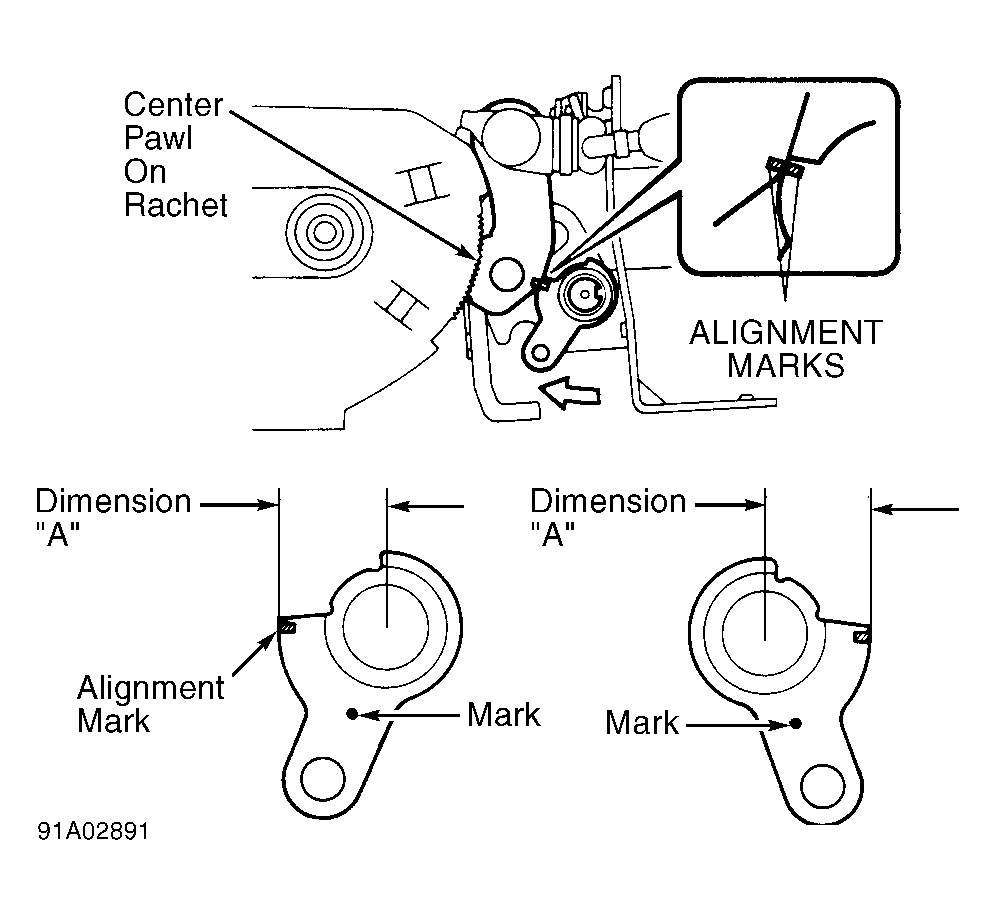

- Engage tilt sub-lever side pawl to center of ratchet. While turning tilt lever side collar, engage tilt lever side pawl to ratchet. See Fig 2. Install and tighten tilt pawl nut.
- With tilt pawl and ratchet engaged, install 2 tilt pawl stoppers. Ensure alignment marks on stopper and tilt pawl align when stopper is rotated to pawl side. See Fig 2.
- If alignment marks do not align, select replacement tilt pawl stoppers. See TILT PAWL STOPPER SELECTION . After selecting tilt pawl stoppers, ensure both sides of pawl and ratchet are fully engaged.
- Tighten steering column clamp tapered head bolts until hexagonal head breaks off. Ensure main shaft locks securely in uppermost and lowermost positions.
TILT PAWL STOPPER SELECTION
| Tilt Lever Side (Mark) |
Tilt Sub-Lever Side (Mark) |
Dimension "A" In. (mm) |
| 1 |
A |
.498-.502 (12.65-12.75) |
| 2 |
B |
.494-.498 (12.55-12.65) |
| 3 |
C |
.490-.494 (12.45-12.55) |
| 4 |
D |
.486-.490 (12.35-12.45) |
| 5 |
E |
.482-.486 (12.25-12.35) |
TILT STEERING SHAFT SELECTION
| Pawl Mark |
Shaft Color |
Shaft Part No. |
| 1 |
White |
45856-42010 |
| 2 |
Yellow |
45856-42020 |
| 3 |
Black |
45856-42030 |
