| A/C Compressor Bolt/Nut |
38 (52) |
| A/C Compressor Through Bolt |
19 (26) |
| Air Intake Chamber Bolt/Nut |
15 (20) |
| Air Intake Connector Bolt/Nut |
15 (20) |
| Alternator Mount Bolt |
29 (39) |
| Camshaft Bearing Cap Bolt |
14 (19) |
| Camshaft Sprocket Bolt |
59 (80) |
| Center Bearing Bolt |
36 (49) |
| Connecting Rod Bolt |
| Step 1 |
22 (30) |
| Step 2 |
Additional 90 Degrees |
| Coolant Outlet Bolt/Nut |
15 (20) |
| Coolant Pipe-To-Water Pump Nut |
15 (20) |
| Crankshaft Pulley Bolt |
239 (324) |
| Crossmember Bolt |
19 (26) |
| Crossmember Nut |
10 (14) |
| Cylinder Head Bolt |
| Step 1 |
25 (34) |
| Step 2 |
Additional 90 Degrees |
| Step 3 |
Additional 90 Degrees |
| Delivery Pipe Bolt |
15 (20) |
| Drive Belt Tensioner Bolt |
15 (20) |
| EGR Cooler Bolt |
10 (14) |
| EGR Pipe |
| Bolt |
15 (20) |
| Union Nut |
47 (64) |
| Engine Mount Nut |
43 (58) |
| Exhaust Manifold Nut |
29 (39) |
| Fan Clutch-To-Water Pump Nut |
12 (16) |
| Flywheel/Drive Plate Bolt |
| A/T |
72 (98) |
| M/T |
| Step 1 |
36 (49) |
| Step 2 |
Additional 90 Degrees |
| Idler Pulley Bolt |
25 (34) |
| Intake Manifold Bolt/Nut |
15 (20) |
| Intake Manifold Brace Bolt/Nut |
29 (39) |
| Intermediate Shaft Flange-To-Rear Drive |
| Shaft Flange Bolt |
54 (73) |
| Knock Sensor |
33 (45) |

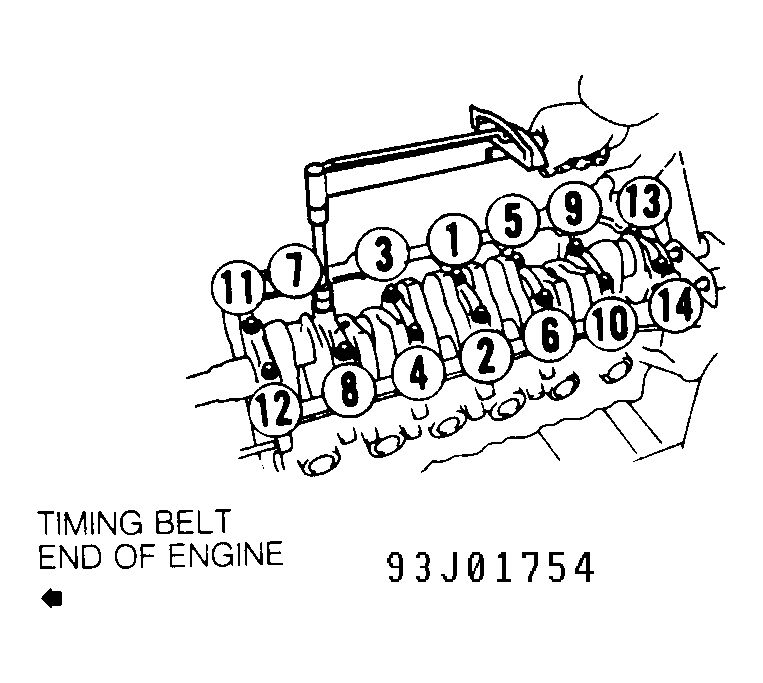

| Main Bearing Cap Bolt |
| Step 1 |
33 (45) |
| Step 2 |
Additional 90 Degrees |
| No. 1 Oil Pan Bolt |
| 12-mm Bolt |
15 (20) |
| 14-mm Bolt |
29 (39) |
| Oil Filter Bracket-To-Cylinder Block Bolt |
65 (88) |
| Oil Pump Bolt |
15 (20) |
| Power Steering Pump Rear Bracket Bolt |
29 (39) |
| Power Steering Pump-To-A/C Compressor Bolt |
43 (58) |
| Power Steering Pump-To-Cylinder Block Bolt |
43 (58) |
| Spark Plug |
13 (18) |
| Throttle Body Support Brace Nut |
15 (20) |
| Timing Belt Tensioner Bolt |
20 (27) |
| Vacuum Valve Set Nut |
15 (20) |
| Water Pump Bolt |
15 (20) |
| INCH Lbs. (N.m) |
| Baffle Plate Bolt/Nut |
80 (9) |
| Clutch Release Cylinder Bolt |
106 (12) |
| Coolant By-Pass Outlet Bolt |
80 (9) |
| No. 1 & No. 2 Fuel Pipe Union Bolt |
80 (9) |
| No. 2 Oil Pan Bolt/Nut |
80 (9) |
| No. 4 Timing Belt Cover Bolt |
80 (9) |
| Oil Level Sensor Bolt |
44 (5) |
| Oil Pump Cover Bolt |
97 (11) |
| Pick-Up Tube Bolt/Nut |
80 (9) |
| Rear Seal Housing-To-Cylinder Block Bolt |
53 (6) |
| Thermostat Housing Nut |
80 (9) |
| Valve Cover Bolt/Nut |
44 (5) |
