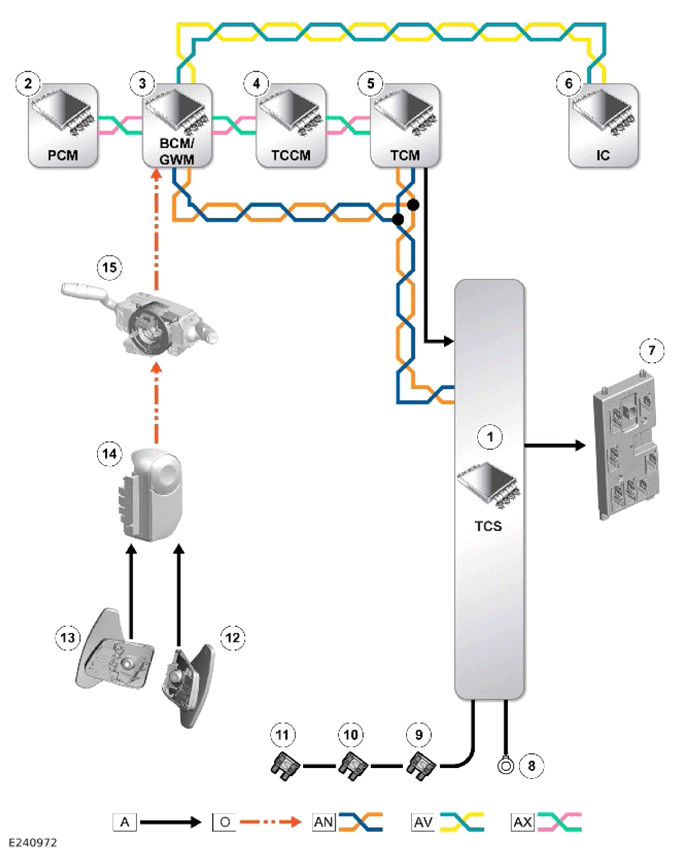

Control Diagram - 1 Of 1
WARNING: This page is about a different variant/trim than selected.
A = HARDWIRED: O = LOCAL INTERCONNECT NETWORK (LIN): AN = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) POWERTRAIN SYSTEMS BUS: AV = HS CAN COMFORT SYSTEMS BUS: AX = FLEXRAY.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Transmission Control Switch (TCS) |
| 2 | Powertrain Control Module (PCM) |
| 3 | Body Control Module/Gateway Module (BCM/GWM) |
| 4 | Transfer Case Control Module (TCCM) |
| 5 | Transmission Control Module (TCM) |
| 6 | Instrument Cluster (IC) |
| 7 | BCM/GWM |
| 8 | Ground |
| 9 | Fuse 15A - Engine Junction Box (EJB) |
| 10 | Fuse 250A - Auxiliary Junction Box (AJB) |
| 11 | Fuse 250A - Battery Junction Box (BJB) |
| 12 | Paddle switch - Upshift |
| 13 | Paddle switch - Downshift |
| 14 | Right steering wheel switchpack |
| 15 | Steering Wheel Module (SWM) |
