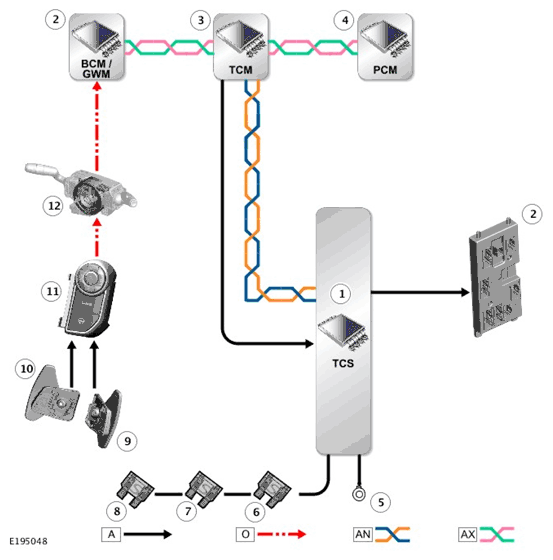

Control Diagram
A = HARDWIRED: O = LIN BUS: AN = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) POWERTRAIN SYSTEMS BUS: AX = FLEXRAY SYSTEMS BUS
| ITEM | DESCRIPTION |
|---|---|
| 1 | Transmission Control Switch (TCS) |
| 2 | Body Control Module/Gateway Module (BCM/GWM) |
| 3 | Transmission Control Module (TCM) |
| 4 | Powertrain Control Module (PCM) |
| 5 | Ground |
| 6 | Fuse 15A - Engine Junction Box (EJB) |
| 7 | Fuse 250A - Auxiliary Junction Box (AJB) |
| 8 | Fuse 250A - Battery Junction Box (BJB) |
| 9 | Right (+) steering wheel paddle switch |
| 10 | Left (-) steering wheel paddle switch |
| 11 | Right steering wheel switchpack |
| 12 | Steering Wheel Module (SWM) |
