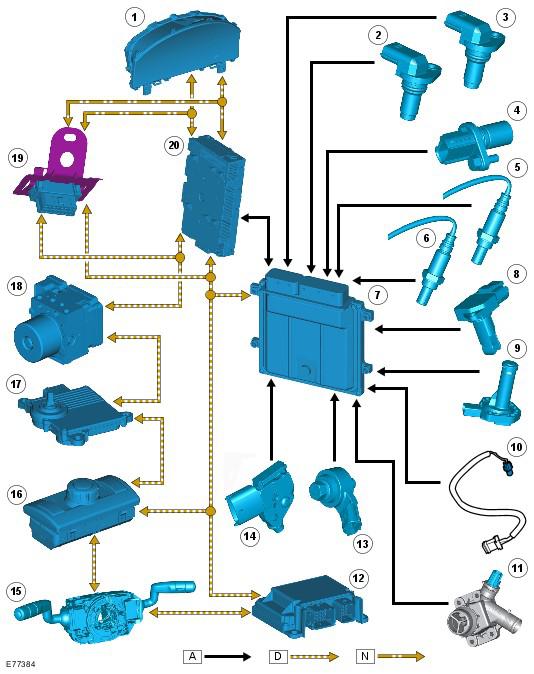

Control Diagram Sheet 2 Of 2
NOTE:
A
= Hardwired; D
= High speed CAN bus; N
= Medium speed CAN bus
| Item Number | Description |
|---|---|
| 1 | Instrument cluster |
| 2 | Intake CMP sensor |
| 3 | Exhaust CMP sensor |
| 4 | CKP sensor |
| 5 | Pre-catalyst HO2S |
| 6 | Post catalyst HO2S |
| 7 | ECM |
| 8 | MAF/IAT |
| 9 | Engine oil level/temperature sensor |
| 10 | Ambient Air Temperature (AAT) sensor |
| 11 | ECT sensor |
| 12 | Restraints Control Module (RCM) |
| 13 | Knock sensors (2 off) |
| 14 | Fuel rail temperature/pressure sensor |
| 15 | Clockspring |
| 16 | Terrain response control module |
| 17 | Transmission Control Module (TCM) |
| 18 | ABS module |
| 19 | Diagnostic socket |
| 20 | CJB |
