Control Diagram

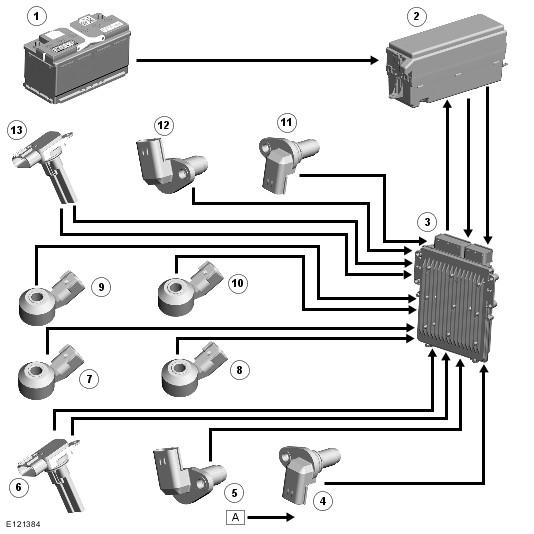

Sheet 1 of 2
| Item Number | Description |
|---|---|
| 1 | Battery |
| 2 | EJB (engine junction box) |
| 3 | ECM |
| 4 | LH (left hand) intake CMP sensor |
| 5 | LH exhaust CMP sensor |
| 6 | LH MAFT sensor |
| 7 | LH front knock sensor |
| 8 | LH rear knock sensor |
| 9 | RH (right hand) front knock sensor |
| 10 | RH rear knock sensor |
| 11 | RH intake CMP sensor |
| 12 | RH exhaust CMP sensor |
| 13 | RH MAFT sensor |
NOTE:
A = Hardwired.

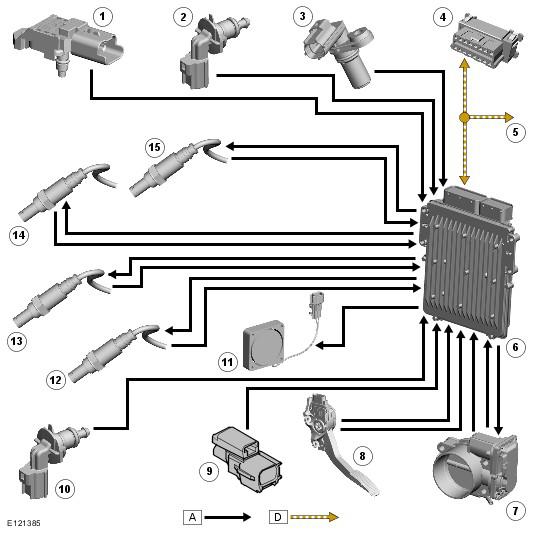

Sheet 2 of 2
| Item Number | Description |
|---|---|
| 1 | MAP sensor |
| 2 | ECT sensor (ECT 2) |
| 3 | CKP sensor |
| 4 | Diagnostic socket |
| 5 | To other system control modules |
| 6 | ECM |
| 7 | Electronic throttle |
| 8 | APP sensor |
| 9 | AAT sensor |
| 10 | ECT sensor (ECT 1) |
| 11 | ECM cooling fan |
| 12 | LH upstream HO2S |
| 13 | LH downstream HO2S |
| 14 | RH downstream HO2S |
| 15 | RH upstream HO2S |
NOTE:
A = Hardwired; D = High speed controller area network (CAN) bus.
