Passenger Compartment
NOTE:

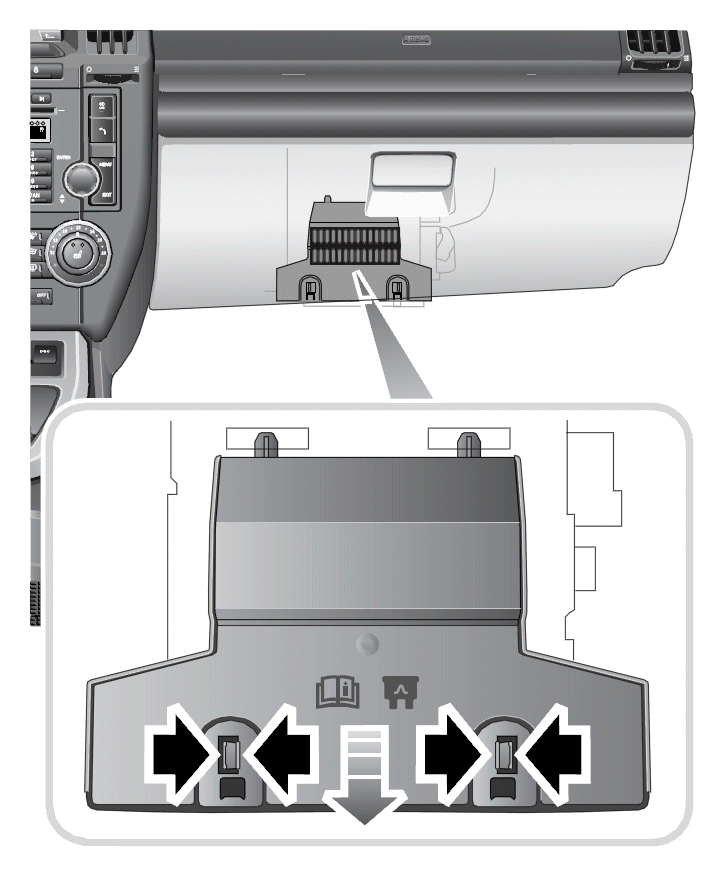

The passenger compartment fuse box is fitted behind the glovebox. See Fig 1

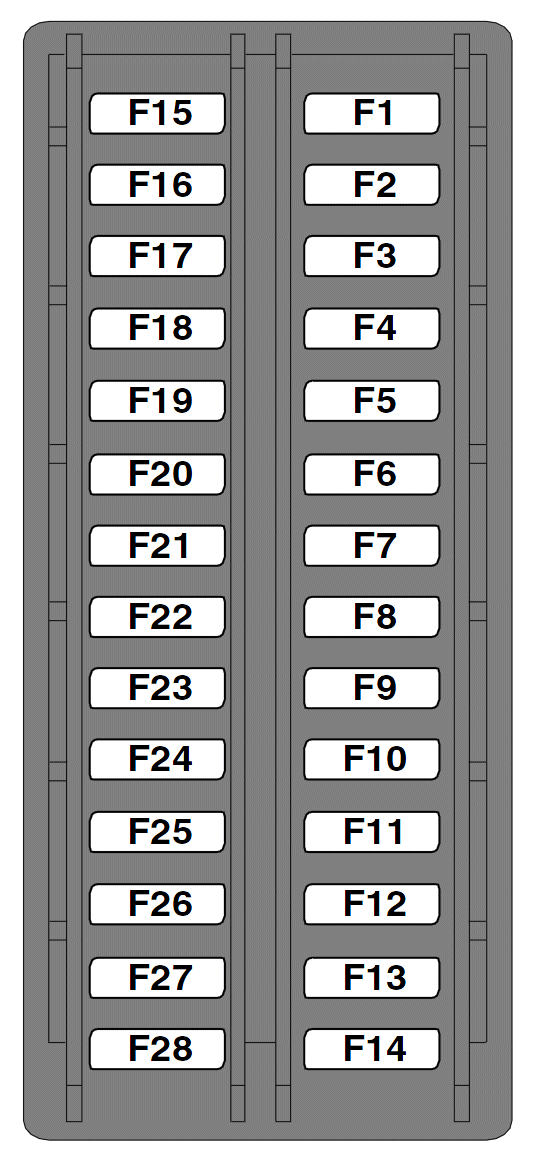

PASSENGER COMPARTMENT FUSE BOX FUSE IDENTIFICATION LEGEND
| Fuse No. | Amps | Fuse Function |
|---|---|---|
| F1 | 5A | Rain sensor |
| F2 | 10A | SRS |
| F3 | 5A | ABS |
| F4 | 5A | Instrument pack - Accelerator pedal |
| F5 | - | - |
| F6 | 15A | Audio unit |
| F7 | 7.5A | Steering wheel controls |
| F8 | 5A | Instrument pack |
| F9 | 15A | Headlamp main beam |
| F10 | 15A | Sunroof |
| F11 | 7.5A | Reverse lights and interior mirror dip |
| F12 | - | - |
| F13 | 15A | Front fog lamps |
| F14 | 15A | Screen wash |
| F15 | - | - |
| F16 | - | - |
| F17 | 7.5A | Interior lighting |
| F18 | - | - |
| F19 | 5A | Electric seat adjustment |
| F20 | 15A | Rear wiper |
| F21 | 5A | Alarm |
| F22 | 20A | Fuel pump |
| F23 | - | - |
| F24 | - | - |
| F25 | 10A | Tailgate |
| F26 | 5A | Diagnostic socket |
| F27 | 5A | Start button and climate control |
| F28 | 5A | Brake lights |
