Gear Selector Lever Assembly: Installation

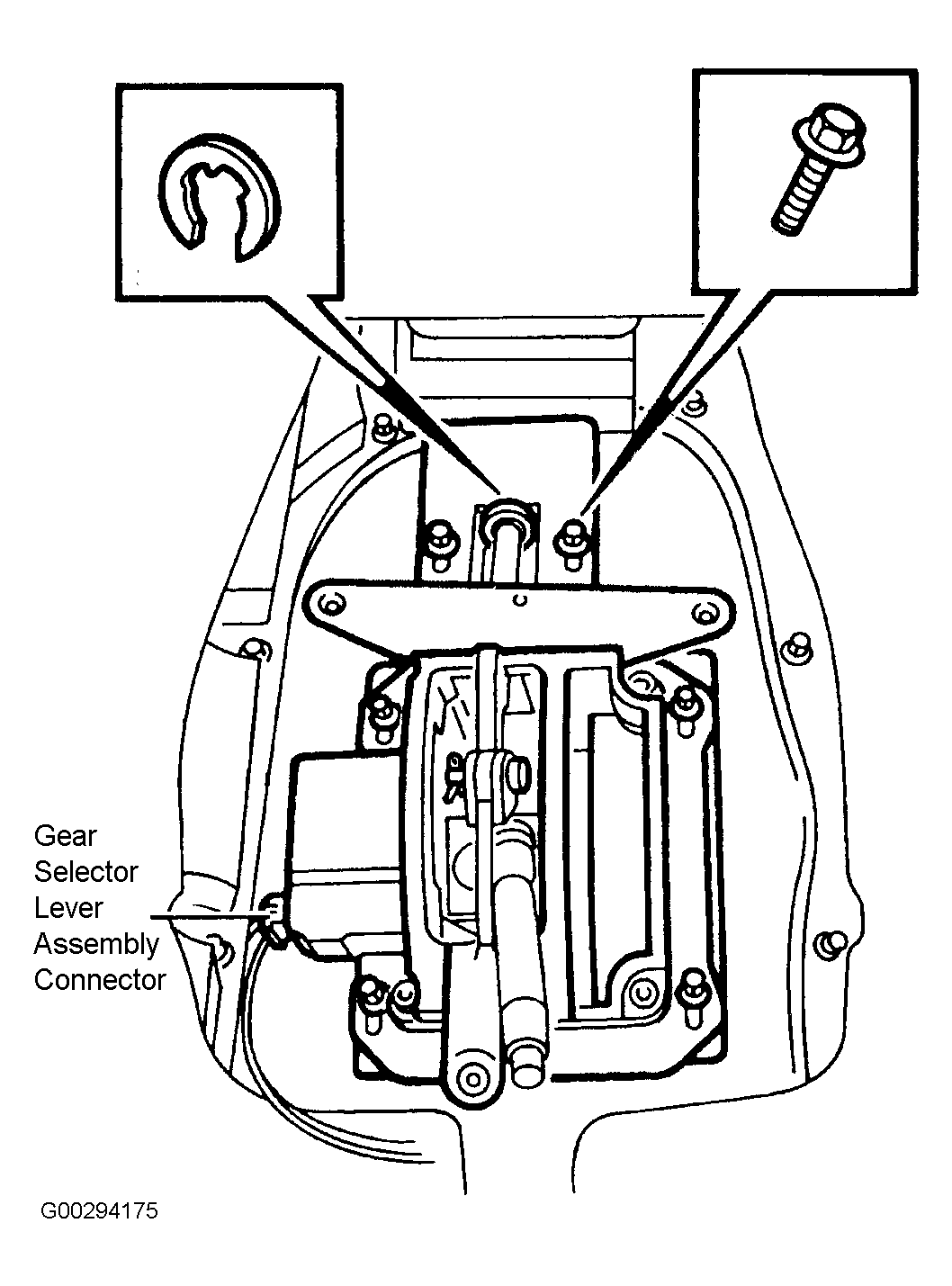

- Ensure mating faces are clean. Using a new gasket, position gear selector lever assembly. Engage cable. Install bolts finger tight. See Figure

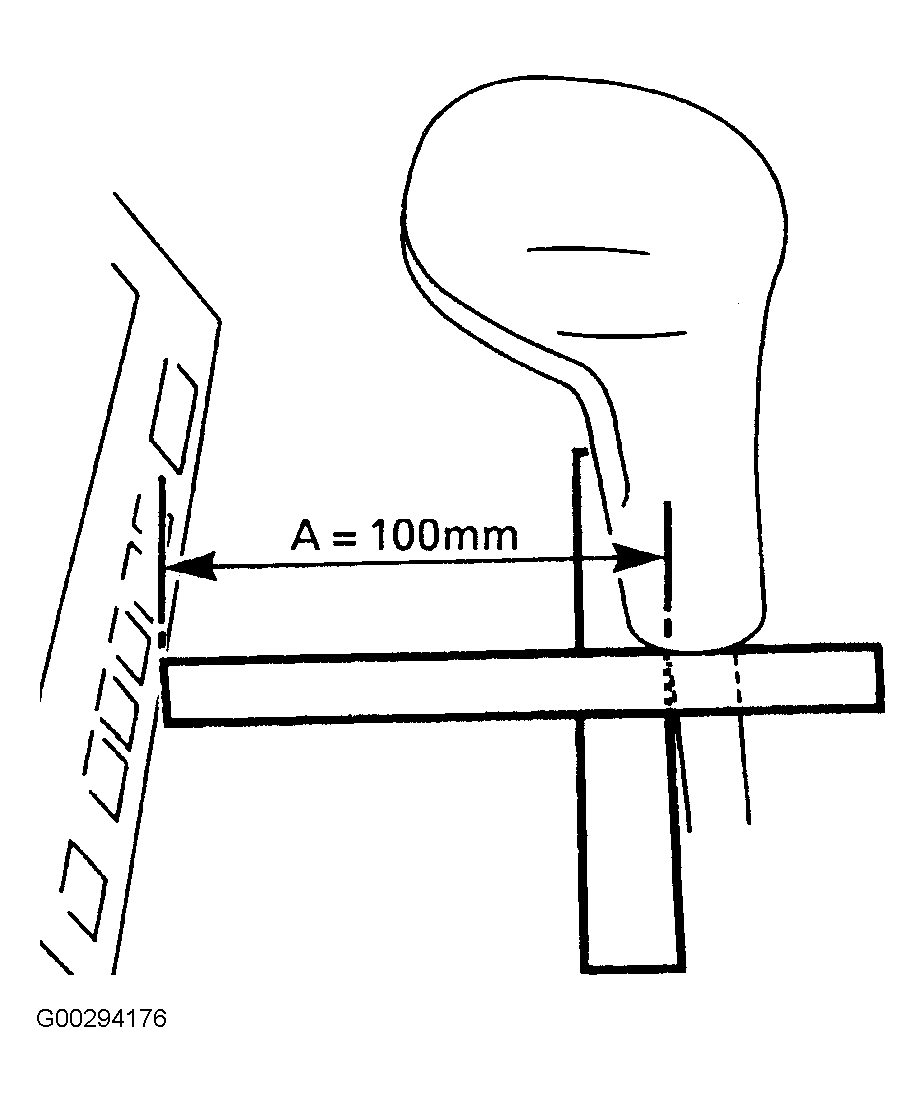

. Align gear selector lever assembly with marks. If installing a new lever, temporarily install selector knob. Secure with screw. Select Park. Adjust position of lever assembly to give dimension "A" as shown. See Fig 1
. Dimension "A" = 3.9" (100 mm). Remove selector knob.

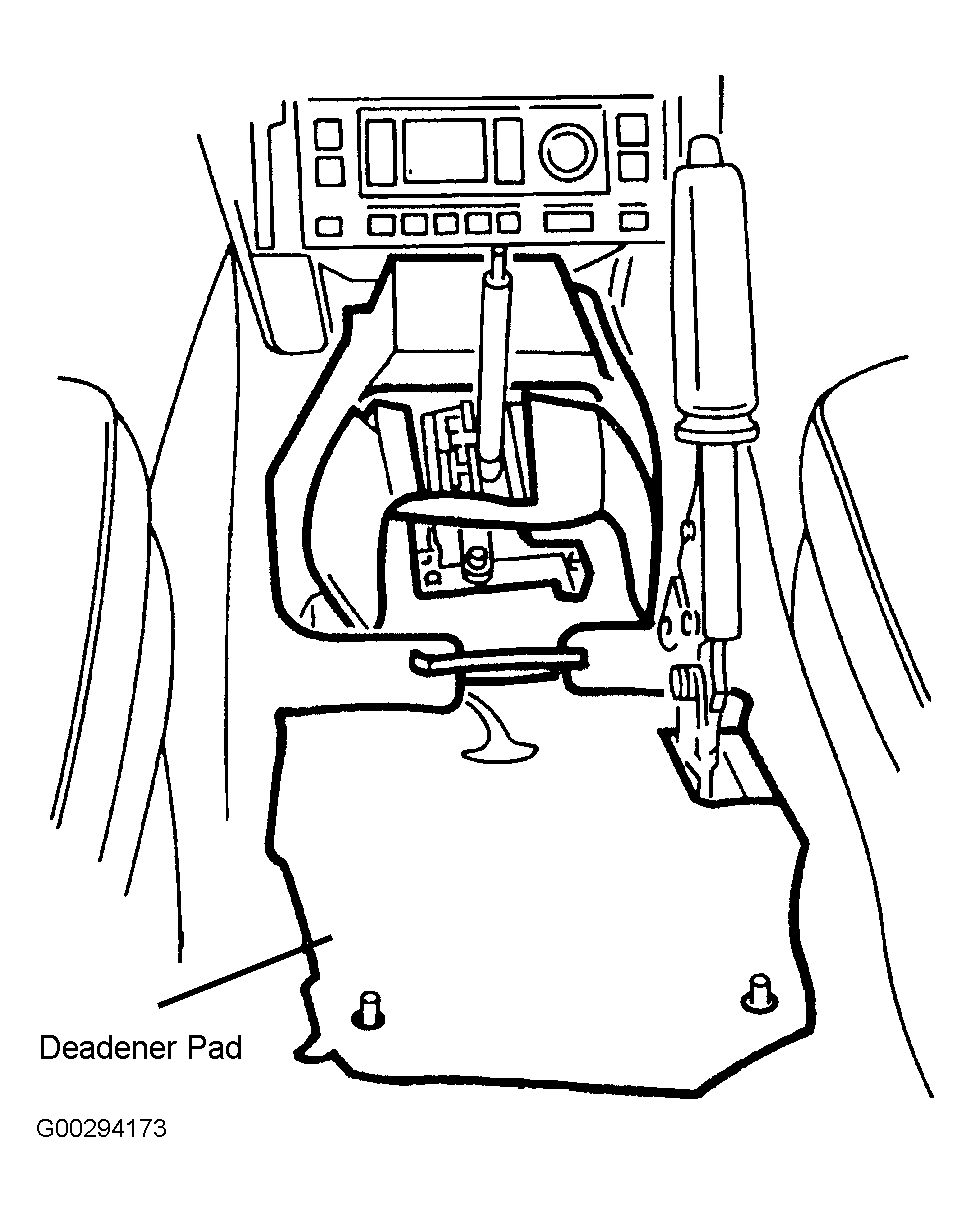

- Tighten gear selector lever assembly bolts. Connect connector. Secure cable lever bracket with "C" clip. Align cable to lever. Secure with clevis and split terminals. Install sound deadener pad. See Figure
. Install center console. Engage cable in automatic transmission abutment bracket. Secure with "C" clip. Adjust gear selector cable. See SHIFT CABLE
.
Courtesy of LAND ROVER NORTH AMERICA, INC.
