[Connector C]
(Manual + Non door lock)
| No. |
Description |
| 1 |
Motor (Up) |
| 2 |
- |
| 3 |
- |
| 4 |
Motor (Down) |
| 5 |
Tail lamp |
| 6 |
Battery RH (+) |
| 7 |
GND |
| 8 |
Front right window (Down) |

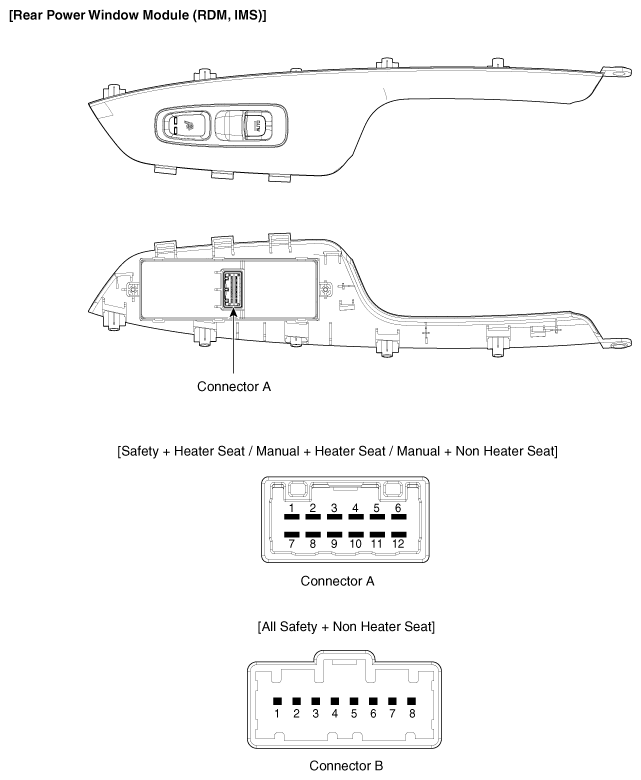

Rear Power Window Switch
Courtesy of KIA MOTORS AMERICA, INC.
(Manual + Non Heater Seat)
| No. |
Description |
| 1 |
Motor (Up) |
| 2 |
- |
| 3 |
Motor (Down) |
| 4 |
Rear left window (Up) |
| 5 |
Tail lamp |
| 6 |
Battery SUB (+) |
| 7 |
GND |
| 8 |
Rear left window (Down) |
