Components And Components Location: Components
Courtesy of KIA MOTORS AMERICA, INC.

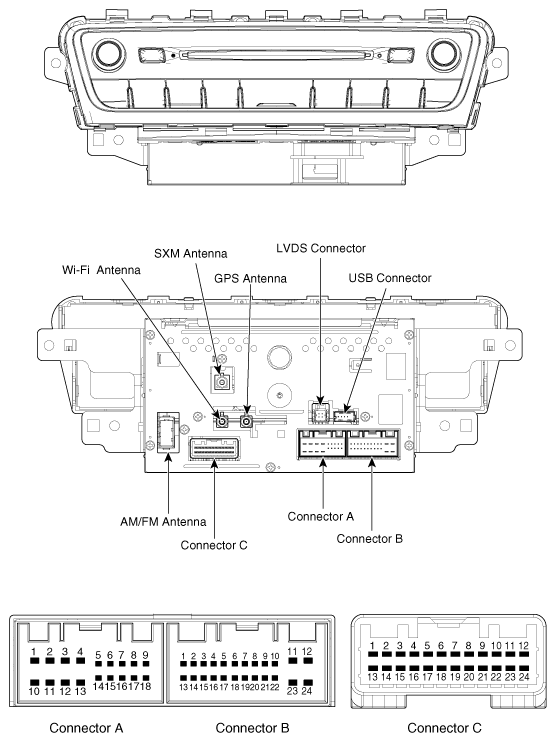

Connector Pin Information
| No. |
Connector A |
Connector B |
Connector C |
| Back view camera |
SVM Camera |
| 1 |
- |
Multimedia-CAN (High) |
Chassis-CAN (Low) |
| 2 |
- |
- |
Chassis-CAN (High) |
| 3 |
- |
- |
Touch-CAN (Low) |
| 4 |
- |
Steering wheel remote controller |
Touch-CAN (High) |
| 5 |
SPDIF Shield GND |
- |
- |
| 6 |
SPDIF (+) |
- |
- |
Camera VIN (C) Shield |
| 7 |
- |
- |
- |
Camera VI N (C) |
| 8 |
Illumination (+) |
AUX right input |
- |
Camera VIN (C) GND |
| 9 |
- |
AUX GND |
- |
| 10 |
- |
MIC (+) |
- |
| 11 |
- |
Battery (+) |
Body-CAN (High) |
| 12 |
- |
Battery (+) |
Body-CAN (Low) |
| 13 |
- |
Multimedia-CAN (Low) |
- |
GND |
| 14 |
IGN1 |
- |
- |
| 15 |
SPDIF (-) |
- |
- |
| 16 |
- |
Vehicle speed |
Navigation voice (-) |
| 17 |
Illumination (-) |
- |
Navigation voice (+) |
| 18 |
Antenna remote |
ACC |
- |
| 19 |
|
- |
- |
| 20 |
AUX_Detect |
- |
| 21 |
AUX left input |
Camera VIN (Y) Shield |
| 22 |
MIC (-) |
Camera VIN (Y) GND |
| 23 |
GND |
Camera VIN (Y) |
| 24 |
GND |
Camera power |
- |
| AM/FM Antenna |
No. |
Description |
No. |
Description |
|
|
1 |
FM1/AM |
2 |
FM2 |
| USB Connector |
No. |
Description |
No. |
Description |
|
|
1 |
USB VCC |
3 |
USB D (+) |
| 2 |
USB D (-) |
4 |
USB GND |
| GPS Antenna |
No. |
Description |
No. |
Description |
|
|
1 |
Signal |
2 |
GND |
| Wi-Fi Antenna |
No. |
Description |
No. |
Description |
|
|
1 |
Signal |
2 |
GND |
| SXM Antenna |
No. |
Description |
No. |
Description |
|
|
1 |
Signal |
2 |
GND |
| LVDS Connector |
No. |
Description |
No. |
Description |
|
|
1 |
LVDS (-) |
3 |
GND |
| 2 |
GND |
4 |
LVDS (+) |
