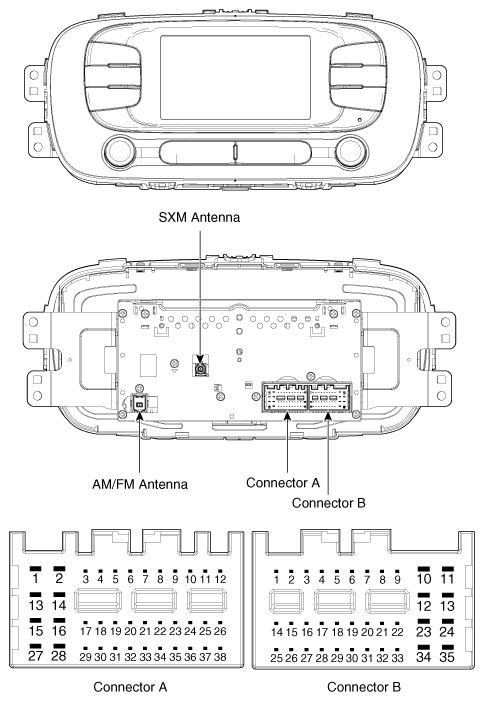

Connector Pin Information
| No. | Connector A | Connector B |
|---|---|---|
| 1 | Rear left speaker (+) | - |
| 2 | Rear left speaker (-) | MIC (+) |
| 3 | USB Ground | - |
| 4 | USB Data (+) | Detect |
| 5 | USB Data (-) | Remote antenna |
| 6 | USB VCC | Illumination (+) |
| 7 | - | Multmedia-CAN (High) |
| 8 | - | - |
| 9 | - | - |
| 10 | AUX Audio right input | Battery (+) |
| 11 | AUX Detect | Battery (+) |
| 12 | Steering wheel remote controller | Ground |
| 13 | Front left speaker (+) | Ground |
| 14 | Front left speaker (-) | - |
| 15 | Front right speaker (-) | MIC (-) |
| 16 | Front right speaker (+) | - |
| 17 | - | - |
| 18 | - | Vehicle Speed |
| 19 | - | Illumination (-) |
| 20 | - | Multmedia-CAN (Low) |
| 21 | - | - |
| 22 | - | ACC |
| 23 | - | - |
| 24 | AUX Audio left input | - |
| 25 | AUX Audio ground | - |
| 26 | Steering wheel remote controller Ground | Door open |
| 27 | Rear right speaker (-) | - |
| 28 | Rear right speaker (+) | Parking brake |
| 29 | - | "P" Position |
| 30 | - | - |
| 31 | - | - |
| 32 | - | IGN1 |
| 33 | - | - |
| 34 | - | - |
| 35 | - | Neutral_Gear switch |
| 36 | - | |
| 37 | TCU Type (M/T_GND) | |
| 38 | - |
[RADIO/MP3/SXM (B Type)]
| No. | Connector A | Connector B |
|---|---|---|
| 1 | Rear left speaker (+) | - |
| 2 | Rear left speaker (-) | MIC (+) |
| 3 | USB Ground | - |
| 4 | USB Data (+) | Detect |
| 5 | USB Data (-) | Remote antenna |
| 6 | USB VCC | Illumination (+) |
| 7 | Camera video | Multmedia-CAN (High) |
| 8 | - | - |
| 9 | - | - |
| 10 | AUX Audio right input | Battery (+) |
| 11 | AUX Detect | Battery (+) |
| 12 | Steering wheel remote controller | Ground |
| 13 | Front left speaker (+) | Ground |
| 14 | Front left speaker (-) | - |
| 15 | Front right speaker (-) | MIC (-) |
| 16 | Front right speaker (+) | - |
| 17 | - | - |
| 18 | - | Vehicle Speed |
| 19 | - | Illumination (-) |
| 20 | Camera power | Multmedia-CAN (Low) |
| 21 | Camera video ground | - |
| 22 | - | ACC |
| 23 | - | - |
| 24 | AUX Audio left input | - |
| 25 | AUX Audio ground | - |
| 26 | Steering wheel remote controller Ground | Door open |
| 27 | Rear right speaker (-) | - |
| 28 | Rear right speaker (+) | Parking brake |
| 29 | - | "P" Position |
| 30 | - | Auto light |
| 31 | - | - |
| 32 | Camera power ground | IGN1 |
| 33 | - | - |
| 34 | - | - |
| 35 | - | Neutral_Gear switch |
| 36 | - | |
| 37 | TCU Type (M/T_GND) | |
| 38 | - |

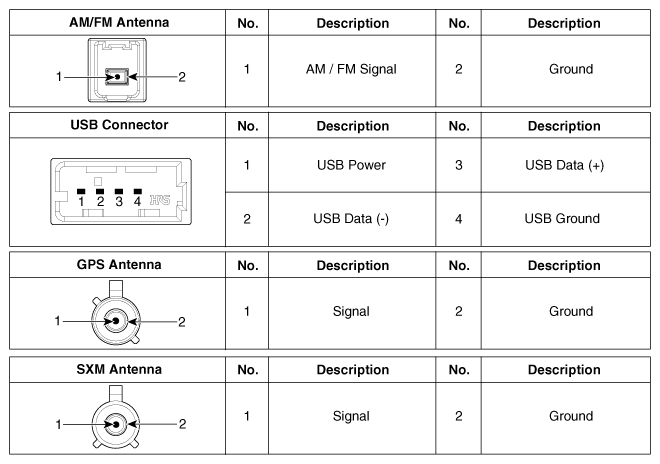

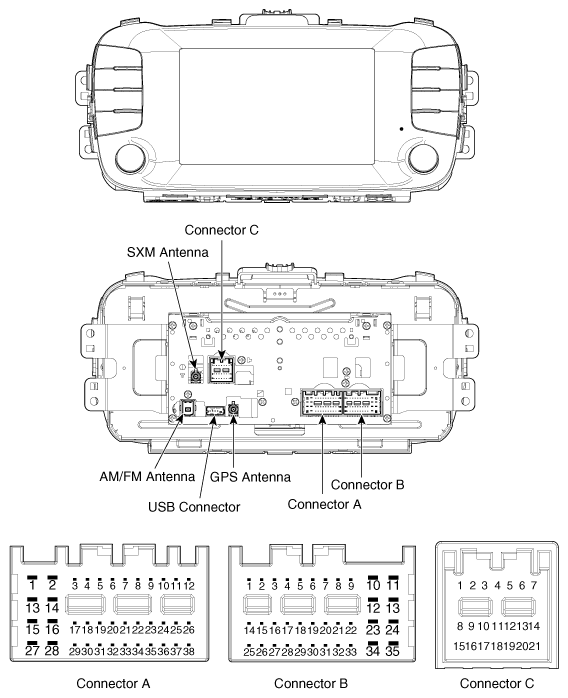

[RADIO/MP3/SXM (C Type)]
| No. | Connector A | Connector B | Connector C |
|---|---|---|---|
| 1 | Rear left speaker (+) | - | - |
| 2 | Rear left speaker (-) | MIC (+) | Chassis-CAN (High) |
| 3 | - | - | - |
| 4 | - | - | - |
| 5 | - | Remote antenna | - |
| 6 | Camera power | Illumination (+) | - |
| 7 | Camera VIN | Multmedia-CAN (High) | - |
| 8 | - | - | - |
| 9 | - | ALT Output (-) | Chassis-CAN (Low) |
| 10 | AUX Right input | Battery (+) | - |
| 11 | AUX Detect | Battery (+) | - |
| 12 | Steering wheel remote controller | Ground | - |
| 13 | Front left speaker (+) | Ground | - |
| 14 | Front left speaker (-) | MIC (Ground) | - |
| 15 | Front right speaker (-) | MIC (-) | - |
| 16 | Front right speaker (+) | Ground | - |
| 17 | - | Neutral_Gear switch | - |
| 18 | - | - | - |
| 19 | - | Illumination (-) | - |
| 20 | Camera ground | Multmedia-CAN (Low) | - |
| 21 | Camera VIN ground | - | - |
| 22 | - | ACC | |
| 23 | - | - | |
| 24 | AUX Left input | - | |
| 25 | AUX Ground | - | |
| 26 | Steering wheel remote controller Ground | Door open | |
| 27 | Rear right speaker (-) | Door unlock | |
| 28 | Rear right speaker (+) | Parking brake | |
| 29 | - | "P" Position | |
| 30 | - | Auto light | |
| 31 | - | TCU Type (M/T GND) | |
| 32 | - | - | |
| 33 | Camera VIN shield | IGN1 | |
| 34 | - | - | |
| 35 | - | - | |
| 36 | - | ||
| 37 | - | ||
| 38 | Vehicle Speed |
