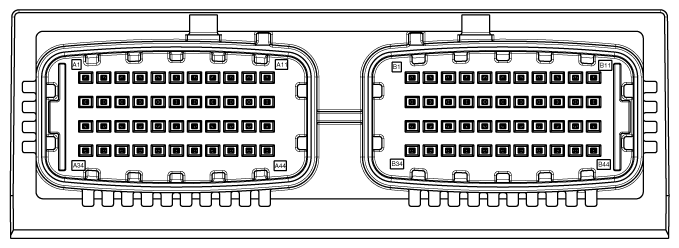

SRSCM Connector Terminal
WARNING: This page is about a different variant/trim than selected.
| PIN | Connector A | PIN | Connector B |
|---|---|---|---|
| 1 | IGN-1 | 1 | Passenger Front Side Impact Sensor High (+) |
| 2 | Driver Front Impact Sensor High (+) | 2 | Passenger Front Side Impact Sensor Low (-) |
| 3 | Driver Front Impact Sensor Low (-) | 3 | Driver Front Side Impact Sensor High (+) |
| 4 | Passenger Front Impact Sensor High (+) | 4 | Driver Front Side Impact Sensor Low (-) |
| 5 | Passenger Front Impact Sensor Low (-) | 5 | Passenger Pressure Side Impact Sensor High (+) |
| 6 | C-CAN ACU to Vehicle Low (-) | 6 | Passenger Pressure Side Impact Sensor Low (-) |
| 7 | C-CAN ACU to Vehicle High (+) | 7 | Driver Pressure Side Impact Sensor High (+) |
| 8 | Local - CAN IMU to ESC Low (-) | 8 | Driver Pressure Side Impact Sensor Low (-) |
| 9 | Local - CAN IMU to ESC High (+) | 9 | - |
| 10 | - | 10 | - |
| 11 | - | 11 | Ground |
| 12 | Driver Airbag 1st Stage High (+) | 12 | Driver Front Retractor Pretensioner Low (-) |
| 13 | Driver Airbag 1st Stage Low (-) | 13 | Driver Front Retractor Pretensioner High (+) |
| 14 | Passenger Airbag 1st Stage Low (-) | 14 | Passenger Front Retractor Pretensioner High (+) |
| 15 | Passenger Airbag 1st Stage High (+) | 15 | Passenger Front Retractor Pretensioner Low (-) |
| 16 | Passenger Airbag Active Vent High (+) | 16 | Driver Curtain Airbag Low (-) |
| 17 | Passenger Airbag Active Vent Low (-) | 17 | Driver Curtain Airbag High (+) |
| 18 | - | 18 | Driver Front Side Airbag High (+) |
| 19 | - | 19 | Driver Front Side Airbag Low (-) |
| 20 | - | 20 | Passenger Front Side Airbag Low (-) |
| 21 | Seat Belt Reminder | 21 | Passenger Front Side Airbag High (+) |
| 22 | Crash Output | 22 | - |
| 23 | Driver Airbag 2nd Stage High (+) | 23 | Passenger Rear Side Impact Sensor High (+) |
| 24 | Driver Airbag 2nd Stage Low (-) | 24 | Passenger Rear Side Impact Sensor Low (-) |
| 25 | Passenger Airbag 2nd Stage Low (-) | 25 | Driver Rear Side Impact Sensor High (+) |
| 26 | Passenger Airbag 2nd Stage High (+) | 26 | Driver Rear Side Impact Sensor Low (-) |
| 27 | Passenger Airbag OFF Lamp | 27 | - |
| 28 | - | 28 | - |
| 29 | - | 29 | - |
| 30 | - | 30 | - |
| 31 | - | 31 | - |
| 32 | - | 32 | - |
| 33 | - | 33 | Passenger Front Seat Belt Buckle Sensor Low (-) |
| 34 | - | 34 | Passenger Curtain Airbag Low (-) |
| 35 | - | 35 | Passenger Curtain Airbag High (+) |
| 36 | Driver Knee Airbag Low (-) | 36 | Driver Anchor Pretensioner High (+) |
| 37 | Driver Knee airbag High (+) | 37 | Driver Anchor Pretensioner Low (-) |
| 38 | - | 38 | Passenger Anchor Pretensioner Low (-) |
| 39 | - | 39 | Passenger Anchor Pretensioner High (+) |
| 40 | - | 40 | - |
| 41 | - | 41 | - |
| 42 | - | 42 | - |
| 43 | - | 43 | - |
| 44 | Ground | 44 | Passenger Front Seat Belt Buckle Sensor High (+) |
