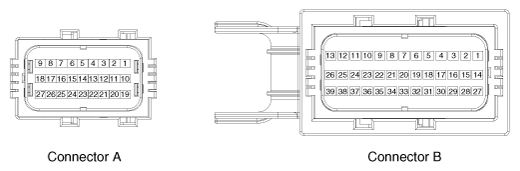

SRSCM Connector Terminal
WARNING: This page is about a different car, the 2018 Kia Forte5 and 2018 Kia Forte. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Function (Connector A) | Pin | Function (Connector A) |
|---|---|---|---|
| 1 | Ignition | 1 | Side impact sensor [Passenger] High |
| 2 | PAB ON lamp | 2 | Side impact sensor [Passenger] Low |
| 3 | - | 3 | Side impact sensor [Driver] High |
| 4 | Front impact sensor [Driver] High | 4 | Side impact sensor [Driver] Low |
| 5 | Front impact sensor [Driver] Low | 5 | - |
| 6 | Front impact sensor [Passenger] High | 6 | - |
| 7 | Front impact sensor [Passenger] Low | 7 | - |
| 8 | CAN_Low | 8 | - |
| 9 | CAN_High | 9 | - |
| 10 | Short bar | 10 | - |
| 11 | Short bar | 11 | - |
| 12 | (1st stage) Driver airbag High | 12 | - |
| 13 | (1st stage) Driver airbag Low | 13 | Ground |
| 14 | (1st stage) Passenger airbag Low | 14 | Seat belt pretensioner [Driver] High |
| 15 | (1st stage) Passenger airbag High | 15 | Seat belt pretensioner [Driver] Low |
| 16 | - | 16 | Seat belt pretensioner [passenger] Low |
| 17 | - | 17 | Seat belt pretensioner [passenger] High |
| 18 | PAB ON/OFF switch (+) | 18 | Curtain airbag [Driver] High |
| 19 | PAB ON/OFF switch (-) | 19 | Curtain airbag [Driver] Low |
| 20 | - | 20 | - |
| 21 | - | 21 | - |
| 22 | Crash Output | 22 | - |
| 23 | - | 23 | - |
| 24 | - | 24 | - |
| 25 | - | 25 | - |
| 26 | - | 26 | - |
| 27 | PAB OFF lamp | 27 | Side airbag [Driver] High |
| 28 | Side airbag [Driver] Low | ||
| 29 | Side airbag [Passenger] Low | ||
| 30 | Side airbag [Passenger] High | ||
| 31 | Curtain airbag [Passenger] High | ||
| 32 | Curtain airbag [Passenger] Low | ||
| 33 | - | ||
| 34 | - | ||
| 35 | - | ||
| 36 | - | ||
| 37 | - | ||
| 38 | - | ||
| 39 | - |
