Signal Waveform & Data

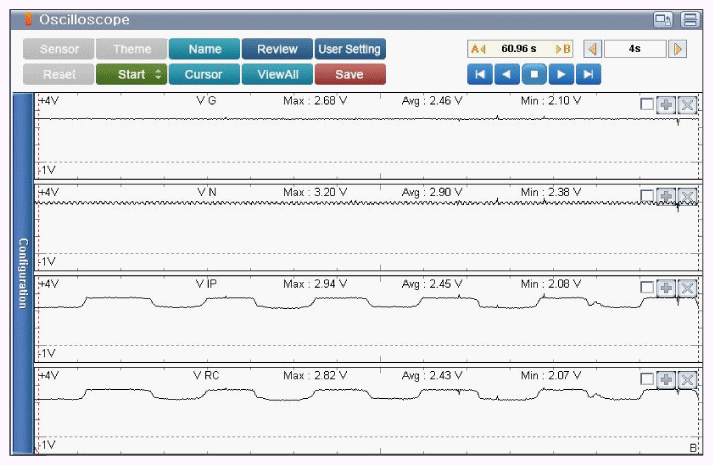

Fig 1: Screen Display - Signal Waveform Of HO2S (B2/S1) At Normal Condition
G12284651Courtesy of KIA MOTORS AMERICA, INC.
