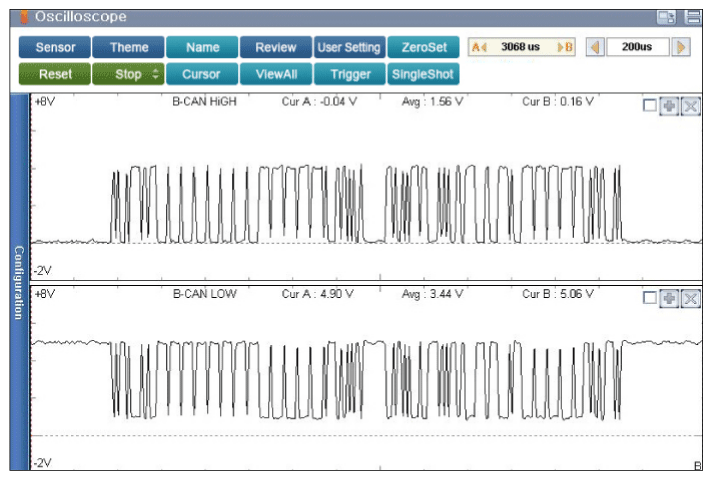

Signal Waveform & Data
Courtesy of KIA MOTORS AMERICA, INC.
DDM connector PIN: Voltage & Maximum current consumption
| Connector A |
PIN |
Voltage |
Maximum current consumption |
| 1 |
L_IMSSw1_IN |
12V |
10mA |
| 2 |
L_IMSSw2_IN |
12V |
10mA |
| 3 |
LJMSSwset_IN |
12V |
10mA |
| 4 |
L_DrvDRSw_IN |
12V |
10mA |
| 5 |
L_DrvUnlockSw_IN |
12V |
10mA |
| 8 |
L_EnableFrtLH_OUT |
12V |
500mA |
| 9 |
L_DownFrtLH_OUT |
12V |
500mA |
| 10 |
L_UpFrtLH_OUT |
12V |
500mA |
| 11 |
L_CourteayLamp_OUT |
12V |
540mA |
| 12 |
L_PuddleLamp_OUT |
12V |
800mA |
| 15 |
B_CAN_High |
5V |
110mA |
| 16 |
B_CAN_Low |
5V |
110mA |
| 17 |
V_GND_Signal |
GND |
1.42A |
| 19 |
L_MirrorSNSRGND_OUT |
GND |
105mA |
| 20 |
L_MirrHorizontal_OUT |
12V |
1.5A |
| 21 |
L_MirrCenter_OUT |
12V |
1.5A |
| 22 |
L_MirrVertical_OUT |
12V |
1.5A |
| 23 |
L_MirrorSNSRPower_OUT |
5V |
100mA |
| 24 |
L_MirrHorizontalSNSR_IN |
5V |
2.5mA |
| 25 |
L_MirrorVerticalSNSR_IN |
5V |
2.5mA |
| 31 |
A_IGN1 |
12V |
50mA |
| 32 |
V_B+ |
12V |
600mA |
| Connector B |
PIN |
Voltage |
Maximum current consumption |
| 1 |
V_GND_Power |
GND |
16A |
| 3 |
V_B+_Power |
12V |
1.7A |
| 4 |
L_DrvDRLock_OUT |
12V |
7A |
| 5 |
L_DrvDRUnLock_OUT |
12V |
7A |
| 6 |
L_MirrFold_OUT |
12V |
6A |
| 7 |
L_MirrUnfold_OUT |
12V |
6A |
| 8 |
B+_Mirror |
12V |
14.3A |
