Harness Connector

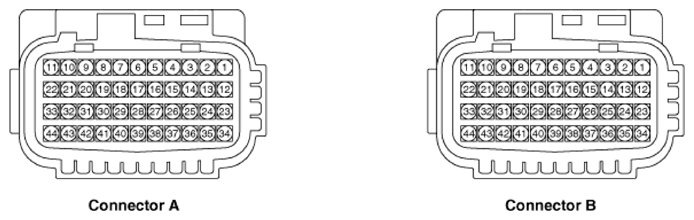

Fig 1: Identifying SRSCM Connector Pins
G09773473Courtesy of KIA MOTORS AMERICA, INC.
Pin No. Function (connector A) Pin No. Function (connector B)
1 - 1 -
2 - 2 -
3 - 3 -
4 - 4 -
5 Telltale Lamp 5 Side impact sensor [Passenger] High
6 - 6 Side impact sensor [Passenger] Low
7 Ignition 7 Side impact sensor [Driver] Low
8 Front impact sensor [Driver] High 8 Side impact sensor [Driver] High
9 Front impact sensor [Driver] Low 9 -
10 Front impact sensor [Passenger] Low 10 Ground
11 Front impact sensor [Passenger] High 11 -
12 - 12 Side airbag [Driver] High
13 - 13 Side airbag [Driver] Low
14 - 14 Side airbag [Passenger] Low
15 - 15 Side airbag [Passenger] High
16 - 16 -
17 - 17 -
18 - 18 -
19 - 19 -
20 - 20 -
21 - 21 Pressure side impact sensor [Passenger] Low
22 - 22 Pressure side impact sensor [Passenger] High
23 - 23 Curtain Airbag [Driver] High
24 - 24 Curtain Airbag [Driver] Low
25 Passenger airbag active vent Low 25 Curtain Airbag [Passenger] Low
26 Passenger airbag active vent High 26 Curtain Airbag [Passenger] High
27 - 27 -
28 - 28 -
29 - 29 -
30   30 -
31   31 Seat belt buckle switch [Passenger] High
32 Local_CAN (IMU) Low 32 Seat belt buckle switch [Driver] Low
33 Local_CAN (IMU) High 33 Seat belt buckle switch [Driver] High
34 Crash Output 34 Emergency fastening device [Driver] High
35 (2nd stage) Driver airbag Low 35 Emergency fastening device [Driver] Low
36 (2nd stage) Driver airbag High 36 Emergency fastening device [Passenger] Low
37 (2nd stage) Passenger airbag High 37 Emergency fastening device [Passenger] High
38 (2nd stage) Passenger airbag Low 38 Seat belt pretensioner [Driver] High
39 (1st stage) Driver airbag Low 39 Seat belt pretensioner [Driver] Low
40 (1st stage) Driver airbag High 40 Seat belt pretensioner [Passenger] Low
41 (1st stage) Passenger airbag High 41 Seat belt pretensioner [Passenger] High
42 (1st stage) Passenger airbag Low 42 Seat belt buckle switch [Passenger] Low
43 C_CAN Low 43 Pressure side impact sensor Driver] Low
44 C_CAN High 44 Pressure side impact sensor [Driver] High
