SRSCM Connector Terminal
WARNING: This page is about a different car, the 2017 Kia Soul EV. However, it is still accessible from the selected car via links, so may be relevant.

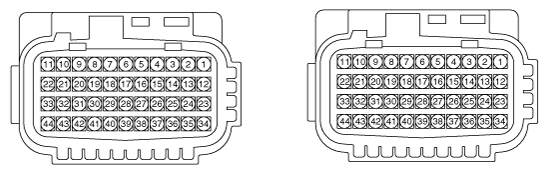

Harness Connector
| Pin No. | Function (Connector A) | Pin No. | Function (Connector B) | ||
|---|---|---|---|---|---|
| 1 | - | - | 1 | - | - |
| 2 | - | - | 2 | - | - |
| 3 | - | - | 3 | - | - |
| 4 | - | - | 4 | - | - |
| 5 | G | A/C Control Module (SBR PASS) | 5 | B | Passenger Side Impact Sensor (High) |
| 6 | - | - | 6 | Y | Passenger Side Impact Sensor (Low) |
| 7 | P | Smart Junction Box (Fuse - AIR BAG) | 7 | O | Driver Side Impact Sensor (Low) |
| 8 | R | Driver Front Impact Sensor (High) | 8 | G | Driver Side Impact Sensor (High) |
| 9 | L | Driver Front Impact Sensor (Low) | 9 | - | - |
| 10 | G | Passenger Front Impact Sensor (Low) | 10 | B | Ground (GF07) |
| 11 | O | Passenger Front Impact Sensor (High) | 11 | - | - |
| 12 | - | - | 12 | Gr | Driver Side Air Bag (High) |
| 13 | - | - | 13 | W/B | Driver Side Air Bag (Low) |
| 14 | - | - | 14 | P/B | Passenger Side Air Bag (Low) |
| 15 | - | - | 15 | O/B | Passenger Side Air Bag (High) |
| 16 | - | - | 16 | - | - |
| 17 | - | - | 17 | - | - |
| 18 | - | - | 18 | - | - |
| 19 | - | - | 19 | - | - |
| 20 | - | - | 20 | - | |
| 21 | - | - | 21 | R | Passenger Pressure Side Impact Sensor (Low) |
| 22 | - | - | 22 | L | Passenger Pressure Side Passenger Pressure Side |
| 23 | - | - | 23 | B | Driver Curtain Air Bag (High) |
| 24 | - | - | 24 | R | Driver Curtain Air Bag (Low) |
| 25 | Gr | Passenger Air Bag #3 (Low) | 25 | Y | Passenger Curtain Aig Bag (Low) |
| 26 | Y | Passenger Air Bag #3 (High) | 26 | W | Passenger Curtain Aig Bag (High) |
| 27 | - | - | 27 | - | - |
| 28 | - | - | 28 | - | - |
| 29 | - | - | 29 | - | - |
| 30 | - | - | 30 | - | - |
| 31 | - | - | 31 | G | Passenger Seat Balt Buckle Switch (+) |
| 32 | Br | Integrated Brake Actuation Unit (Local CAN Low) | 32 | B/O | Driver Seat Belt Buckle Switch (+) |
| 33 | G | Integrated Brake Actuation Unit (Local CAN High) | 33 | B | Driver Seat Belt Buckle Switch (-)- |
| 34 | O | Crash Output | 34 | L | Driver Anchor Pretensioner (High) |
| 35 | G | Driver Air Bag (2nd Satge (Low)) | 35 | Br | Driver Anchor Pretensioner (Low) |
| 36 | O | Driver Air Bag (2nd Satge (High)) | 36 | Y | Passenger Anchor Pretensioner (Low) |
| 37 | W | Passenger Air Bag #2 (High) | 37 | Gr- | Passenger Anchor Pretensioner (High) |
| 38 | G | Passenger Air Bag #2 (Low) | 38 | B | Driver Seat Belt Pretensioner (High) |
| 39 | L | Driver Air Bag (1st Satge (Low)) | 39 | R | Driver Seat Belt Pretensioner (Low) |
| 40 | Br/O | Driver Air Bag (1st Satge (High)) | 40 | Br | Passenger Seat Belt Pretensioner (Low) |
| 41 | Y | Passenger Air Bag #1 (High)v | 41 | L | Passenger Seat Belt Pretensioner (High) |
| 42 | Gr | Passenger Air Bag #1 (Low) | 42 | B | Passenger Seat Balt Buckle Switch (-) |
| 43 | Br | C-CAN (Low) | 43 | W | Driver Pressure Side Impact Sensor (Low) |
| 44 | W | C-CAN (High) | 44 | Br | Driver Pressure Side Impact Sensor (High) |
