ESC Connector Input/Output

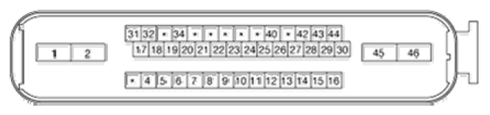

ESC CONNECTOR INPUT/OUTPUT CHART
| Connector Terminal | Specification | Remark | |
|---|---|---|---|
| No | Description | ||
| 31 | IGNITION1 (+) | Over voltage range: 17 ± 0.5V Operating voltage range: 9.5 ± 0.5V < V < 17 ± 0.5V Low voltage range: 7.0 ± 0.5V < V < 9.5 ± 0.5V Nominal current: | < 500mA |
|
| 1 | POS.BATTERY. (SOLENOID) | Max leakage current: | < 0.8mA Operating voltage range: 9.5 ± 0.5V < V < 17 ± 0.5V Nominal current: | < 40A Hardware shutdown voltage: V < 6.0V |
|
| 2 | POS.BATTERY. (MOTOR) | Operating voltage range: 9.5 ± 0.5V < V < 16.5 ± 0.5V Peak current: | < 100A Nominal current: | < 40A Max leakage current: | < 0.2mA |
|
| 46 | GROUND | Rated current: | < 500mA Nominal current: | < 40A |
|
| 45 | PUMP MOTOR GROUND | Peak current: | < 100A Nominal current: | < 40A |
|
| 16 | YAW & LATERAL G SENSOR GROUND | Rated current: | < 150mA | |
| 17 | YAW SENSOR POWER | Max Output current: | < 150mA Max Output voltage: V (IGN) ± 1V |
|
| 34 | BRAKE LIGHT SWITCH | Input voltage (Low): 0V ≤ V ≤ 3.0V Input voltage (High): 7.0V ≤ V ≤ 16.0V |
|
| 32 | BRAKE SWITCH | ||
| 8 | PARKING BRAKE SWITCH | Input voltage (Low): 0V ≤ V_Low ≤ 3.0V Input voltage (High): 7.0V ≤ V_High ≤ 16.0V Max input current: | < 10mA |
|
| 27 | SENSOR FRONT RIGHT OUTPUT | Nominal current: | < 16mA External pull up resistance: 1 KΩ < R Output duty: 50 ± 20% |
|
| 18 | ESC ON/OFF SWITCH | Input voltage (Low): 0V ≤ V ≤ 3.0V Input voltage (High): 7.0V ≤ V ≤ 16.0V Max input current:: | < 10mA |
|
| 15 | CAN BUS LINE (LOW) | ||
| 14 | CAN BUS LINE (HIGH) | ||
| 4 | SENSOR FRONT LEFT POWER | Output voltage: IGN (V) ± 1V Output current: Max 30mA |
|
| 5 | SENSOR FRONT RIGHT POWER | ||
| 7 | SENSOR REAR LEFT POWER | ||
| 6 | SENSOR REAR RIGHT POWER | ||
| 9 | SENSOR FRONT LEFT SIGNAL | Input current LOW: 5.9 ~ 8.4mA Input current HIGH: 11.8 ~ 16.8mA Frequency range: 1 ~ 2500Hz Input duty: 50 ± 20% |
|
| 10 | SENSOR FRONT RIGHT SIGNAL | ||
| 12 | SENSOR REAR LEFT SIGNAL | ||
| 11 | SENSOR REAR RIGHT SIGNAL | ||
| 42 | SENSOR CAN BUS LINE (High) | ||
| 43 | SENSOR CAN BUS LINE (Low) | ||
| 37 | ESC OFF LAMP DRIVE | Nominal current: | < 200mA (12V) Voltage range: 0 ~ 18 V Min. shunt resistance: 500KΩ Max Output voltage (Low): 0.5V |
|
| 38 | AS/EBS W/LAMP DRIVE | ||
| 40 | ESC FUNCTION W/LAMP DRIVER | ||
