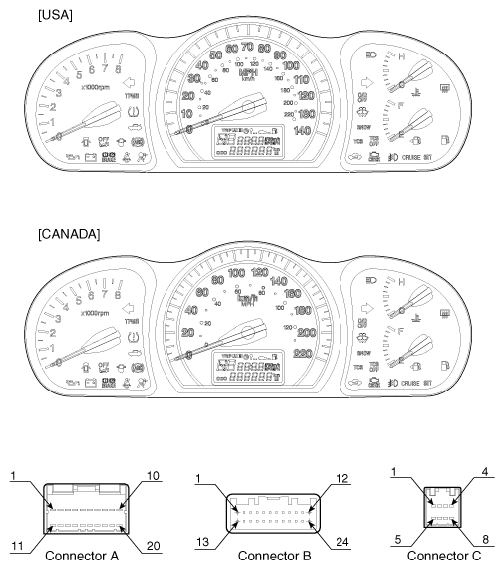

Components And Components Location: Components
CONNECTOR PIN INFORMATION
CONNECTOR PIN INFORMATION CHART
| NO. | Connector A | Connector B | Connector C |
|---|---|---|---|
| 1 | Turn left | Passenger air bag OFF(+) | P |
| 2 | TPMS DIAG | Turn right | R |
| 3 | TPMS TREAD | Temp. Input | N |
| 4 | Passenger air bag OFF(-) | Fuel GND | D |
| 5 | Tachometer Input | Washer | PWM signal |
| 6 | ILL(-) | Immobilizer | O/D OFF |
| 7 | ILL(+) | TCS | SNOW |
| 8 | Oil pressure | TCS OFF | - |
| 9 | Water separator | Rear Defogger | |
| 10 | IG+ | 4P OUT | |
| 11 | Air Bag + | Injection Signal | |
| 12 | Air Bag - | GND | |
| 13 | ABS/EBD | - | |
| 14 | Charge | Fuel Input | |
| 15 | B(+) | Trip Comp. GND | |
| 16 | Trunk Lid Open | Engine check | |
| 17 | Door | Front Fog | |
| 18 | GND (P) | Headlamp (H/Beam) - | |
| 19 | Brake | Headlamp (H/Beam) + | |
| 20 | Seat belt | CRUISE | |
| 21 | SET | ||
| 22 | Trip Comp. SW | ||
| 23 | Chime | ||
| 24 | Speed Input |
