Transaxle Structure

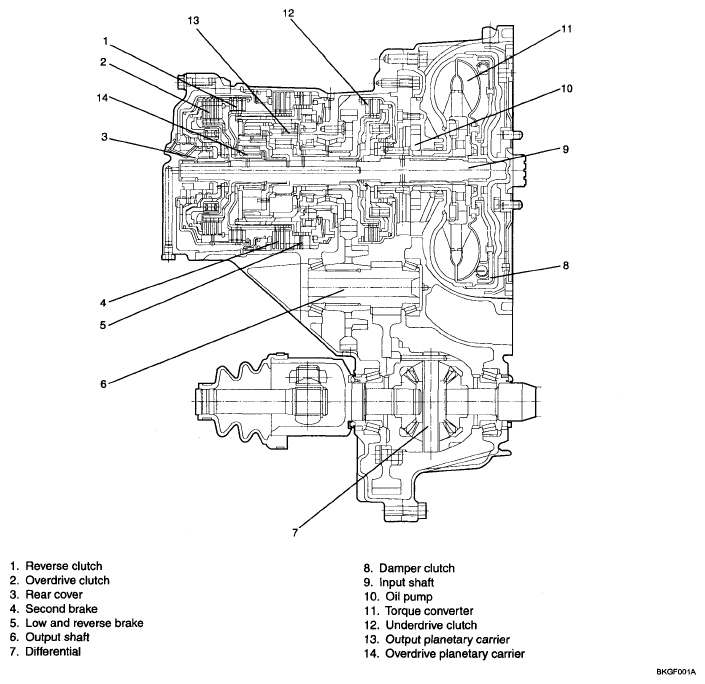

Fig 1: Automatic Transaxle Structure
G04864534Courtesy of KIA MOTORS AMERICA, INC.
