| Camshaft Bearing Cap Bolts |
10-11 (14-15) |
| Camshaft Sprocket Bolt |
72-87 (98-118) |
| Connecting Rod Nut |
36-38 (49-52) |

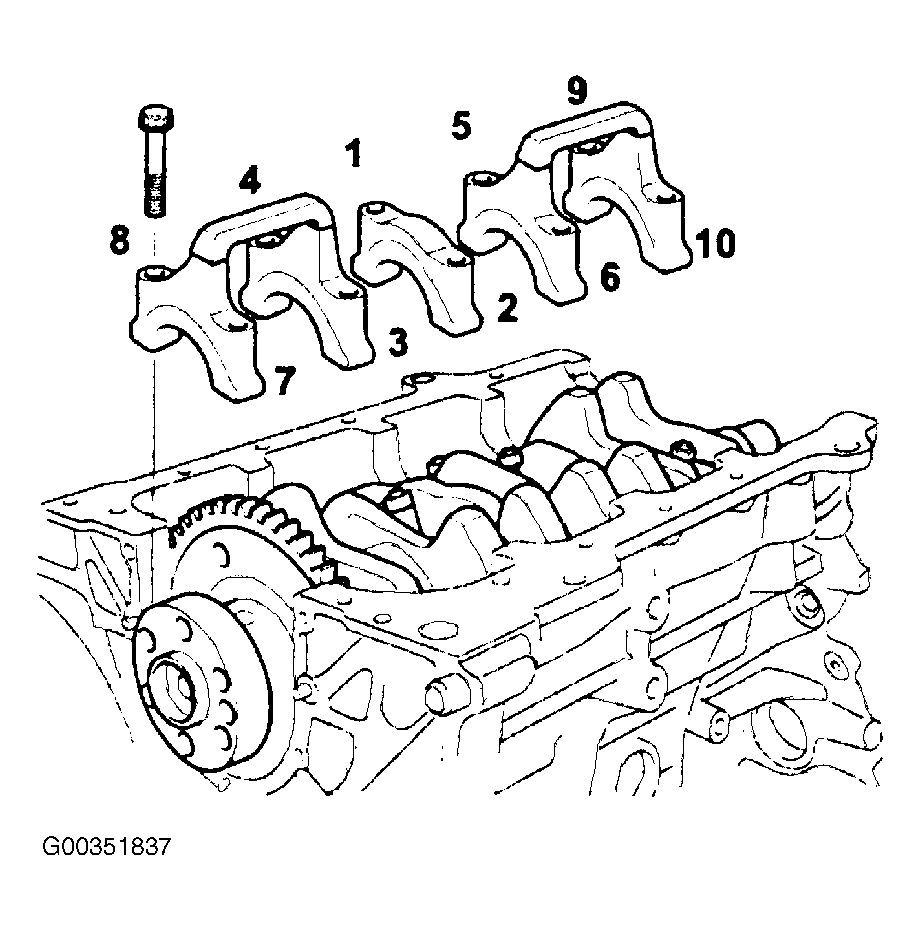

| Crankshaft Main Bearing Cap Bolt |
20-23 (27-31) |
| Crankshaft Pulley Bolt |
123-130 (167-177) |
| Crankshaft Sprocket Bolt |
72-87 (98-118) |

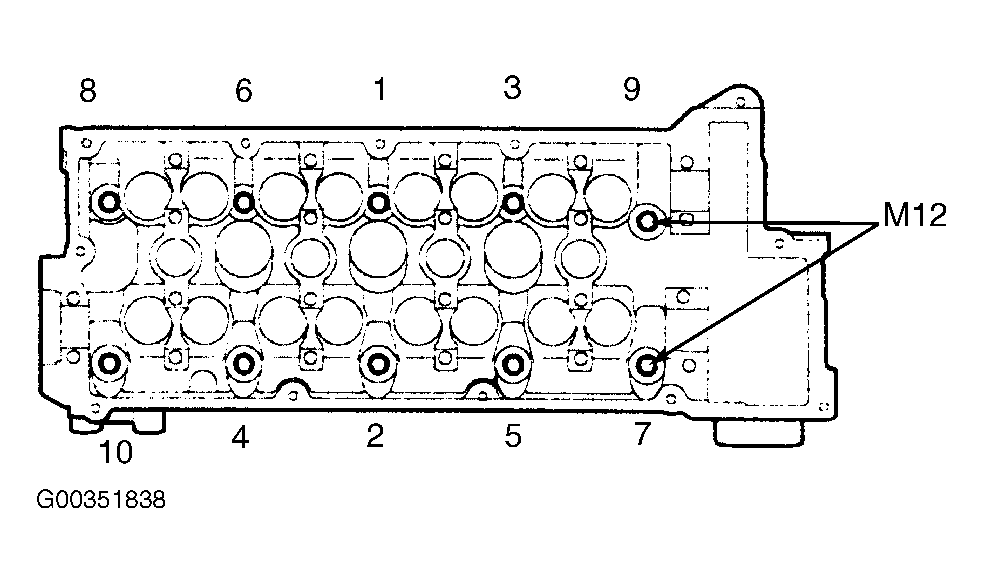

| Cylinder Head Bolts |
| 10 x 99 |
17-20 (23-27) |
| 12 x 15 |
21-23 (28-31) |
| Drive Plate/Flywheel Bolt |
87-94 (118-128) |
| Engine Mounting Bracket & Body Fixing Bolts |
29-36 (39-49) |
| Engine Mounting Insulator & Engine Mounting Support Bracket Fixing Nuts |
51-69 (69-93) |
| Engine Mounting Support Bracket & Engine Support Bracket Fixing Bolts & Nuts |
36-47 (49-64) |
| Engine Support Bracket Bolts |
25-36 (34-49) |
| Engine Support Bracket Stay Plate Bolt |
31-40 (42-54) |
| Exhaust Camshaft & CVVT Assembly Fixing Bolt |
48-57 (65-77) |
| Exhaust Manifold & Cylinder Head Fixing Nut |
31-40 (42-54) |
| Exhaust Manifold & Front Muffler Fixing Bolt |
29-44 (39-59) |
| Exhaust Manifold Heat Cover & Exhaust Manifold Fixing Bolt |
12-16 (17-22) |
| Front Case Bolts |
15-20 (20-27) |
| Front & Center Muffler Fixing Nut |
29-44 (39-59) |
| Front Muffler Fixing Clip Bolt |
21-29 (29-39) |
| Front Roll Stopper Bracket & Sub Frame Fixing Bolts |
29-36 (39-49) |
| Front Roll Stopper Insulator & Rear Roll Stopper Support Bracket Fixing Bolt & Nut |
36-47 (49-64) |
| Intake Manifold & Cylinder Head Fixing Nut |
12-17 (16-23) |
| Intake Manifold Stay Bolt |
13-18 (18-25) |
| Oil Control Valve (OVC) Filter |
30-37 (41-50) |
| Oil Filter |
9-12 (12-16) |
| Oil Pan Drain Bolt |
29-32 (39-44) |
| Oil Pan & Transaxle Fixing Bolt |
22-30 (30-41) |
| Oil Pressure Switch |
11-16 (15-22) |
| Oil Pump Bolt |
14-19 (19-26) |
| Oil Screen Bolt |
11-16 (15-22) |
| O2 Sensor-To-Exhaust Manifold |
36-44 (49-59) |
| Rear Roll Stopper Bracket & Sub Frame Fixing Bolts |
29-36 (39-49) |
| Rear Roll Stopper Insulator & Rear Roll Stopper Support Bracket Fixing Bolt & Nut |
36-47 (49-64) |
| Thermostat Housing Bolt & Nut |
11-15 (15-20) |
| Timing Belt Tensioner & Idler Bolt |
31-40 (42-54) |
| Transaxle Mounting Bracket & Body Fixing Bolt |
29-36 (39-49) |
| Transaxle Mounting Insulator & Transaxle Support Bracket Fixing Bolt |
65-80 (88-108) |
| Water Inlet Fitting Nut |
11-15 (15-20) |
| Water Temperature Sensor |
15-29 (20-39) |
| Water Pump Alternator Brace & Fixing Bolt |
15-20 (20-27) |
| Water Pump & Alternator Brace & Cylinder Block Fixing Bolt |
9-11 (12-15) |
| Water Pump Bolts |
9-11 (12-15) |
| INCH Lbs. (N.m) |
| Air Cleaner Lower Cover Fixing Bolt |
71-89 (8-10) |
| Air Duct Fixing Bolt |
71-89 (8-10) |
| Cylinder Head Cover Bolt |
71-80 (8-9) |
| Engine Cover Bolt |
35-53 (4-6) |
| Oil Control Valve (OVC) Bolt |
89-106 (10-12) |
| Oil Pan Bolts |
89-106 (10-12) |
| Timing Belt Cover Bolts |
71-89 (8-10) |
| Timing Belt Under Cover Bolt |
89-106 (10-12) |
| Timing Chain Auto Tensioner Bolt |
71-89 (8-10) |
| Water Pump Pulley Bolt |
71-89 (8-10) |
