Section 1 (Automatic Transaxle System)
>>
Automatic Transaxle System
>>
DTC P0716 Input Speed Sensor Range/Performance
>>
Signal Waveform
Signal Waveform
WARNING:
This page is about a different variant/trim than selected.

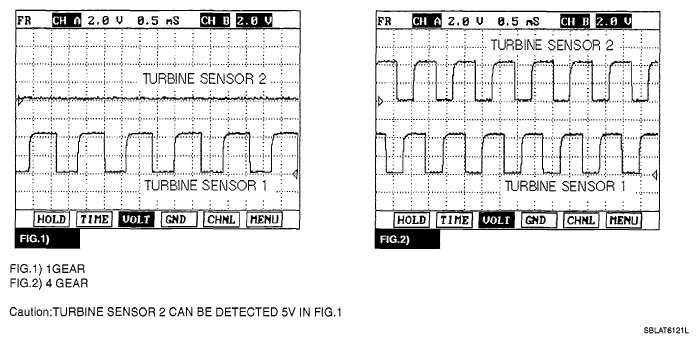

Fig 1: Signal Waveform
Courtesy of KIA MOTORS AMERICA, INC.
CAUTION:
TURBINE SENSOR 2 CAN BE DETECTED 5V IN
Fig 1
