Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|

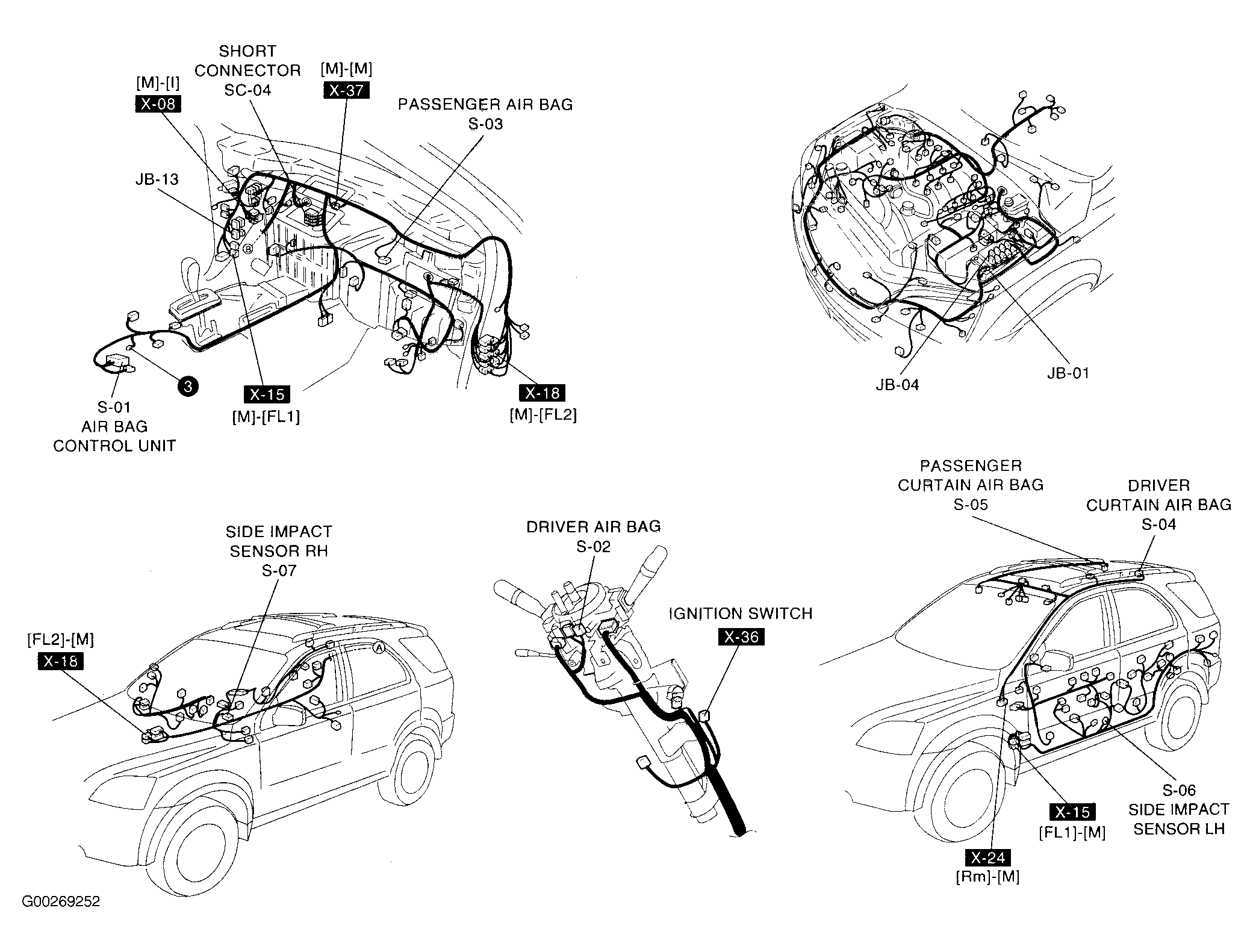

| Air Bag (Driver) | On steering wheel. See Figure. |
| Air Bag (Passenger) | On right side of dash. See Figure. |

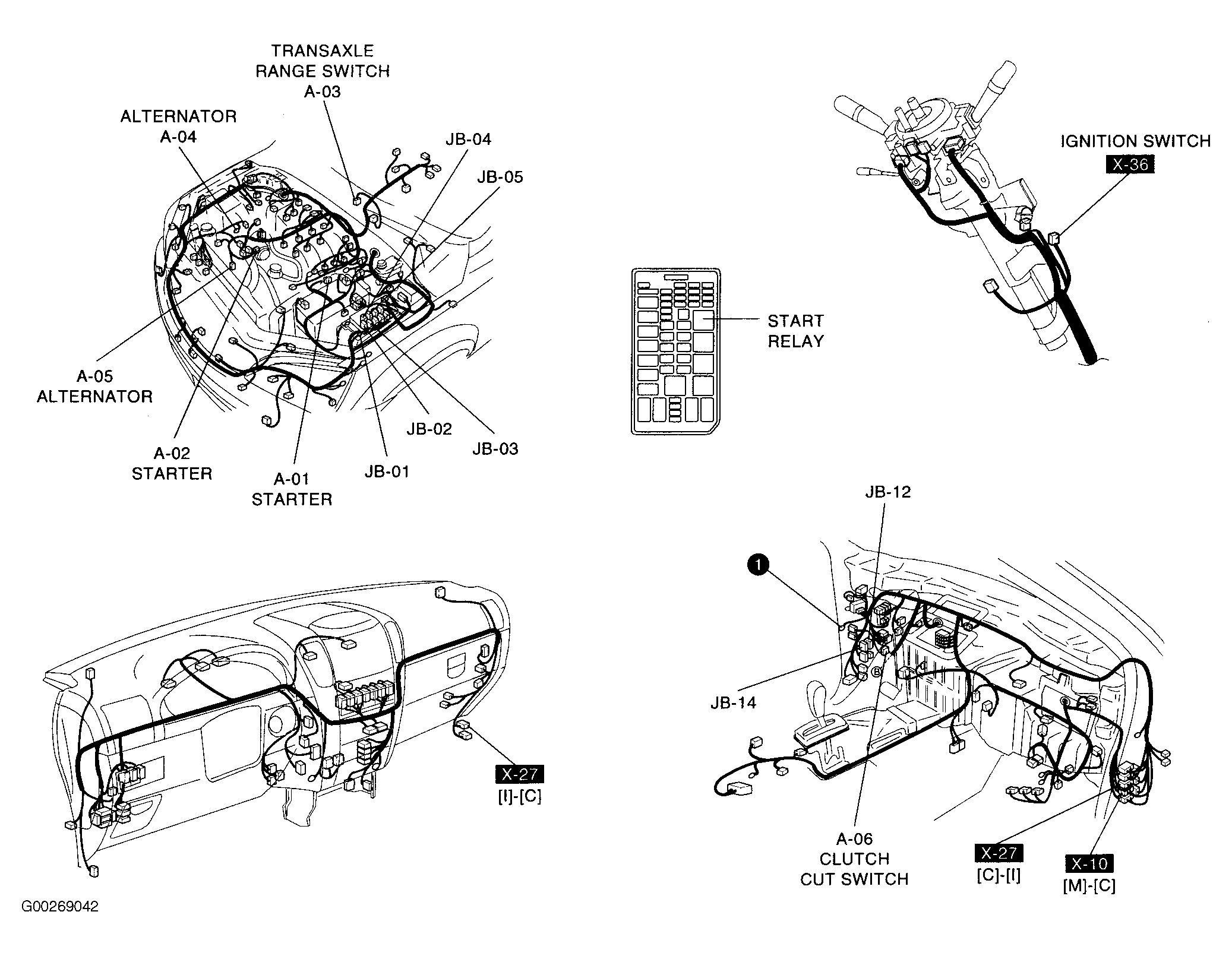

| Alternator | Right front of engine. See Figure. |

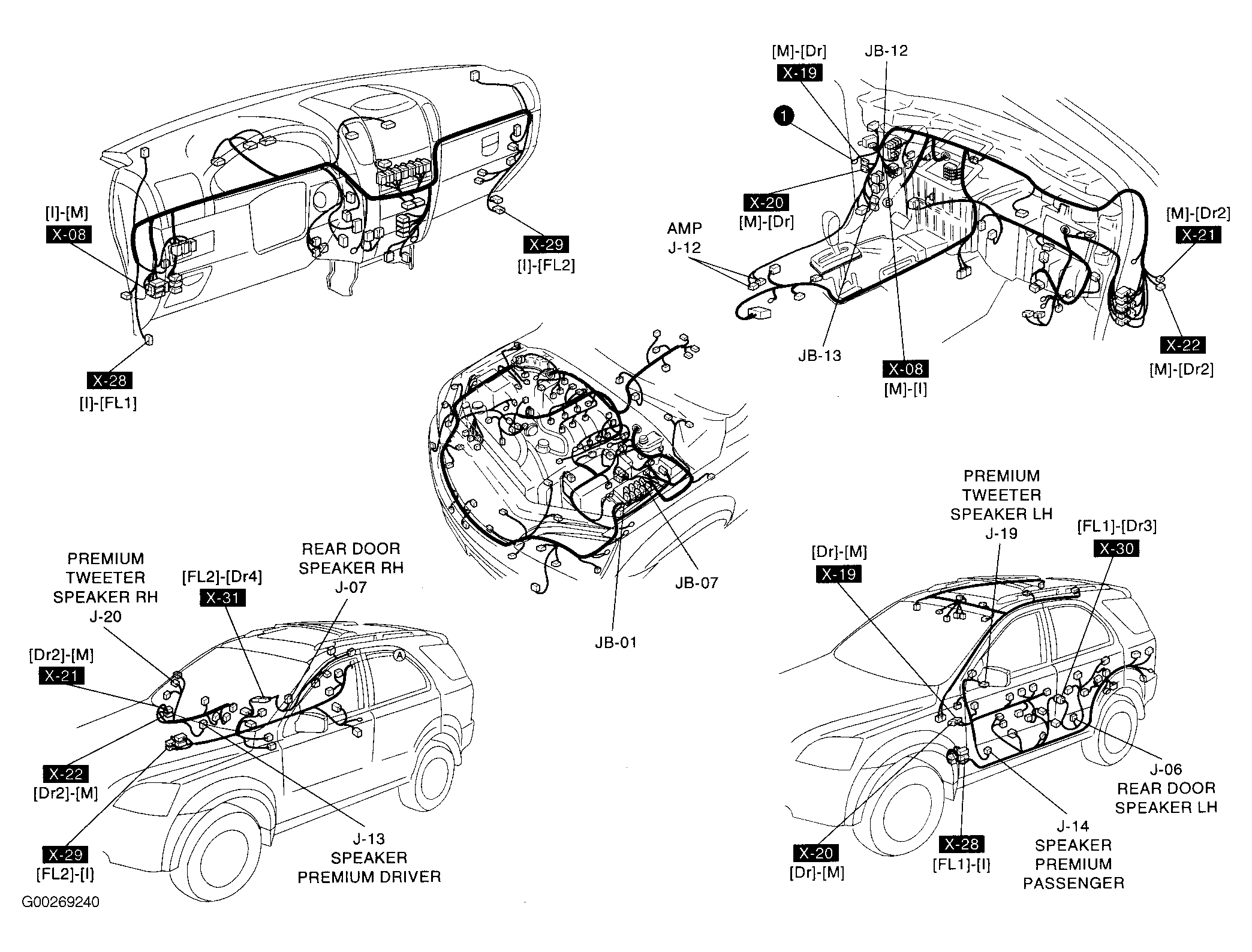

| Amp | Below driver's seat. See Figure. |
| Condenser | At top left of engine. See Figure. |
| Curtain Air Bag (Driver) | Left side of roof panel. See Figure. |
| Curtain Air Bag (Passenger) | Right side of roof panel. See Figure. |

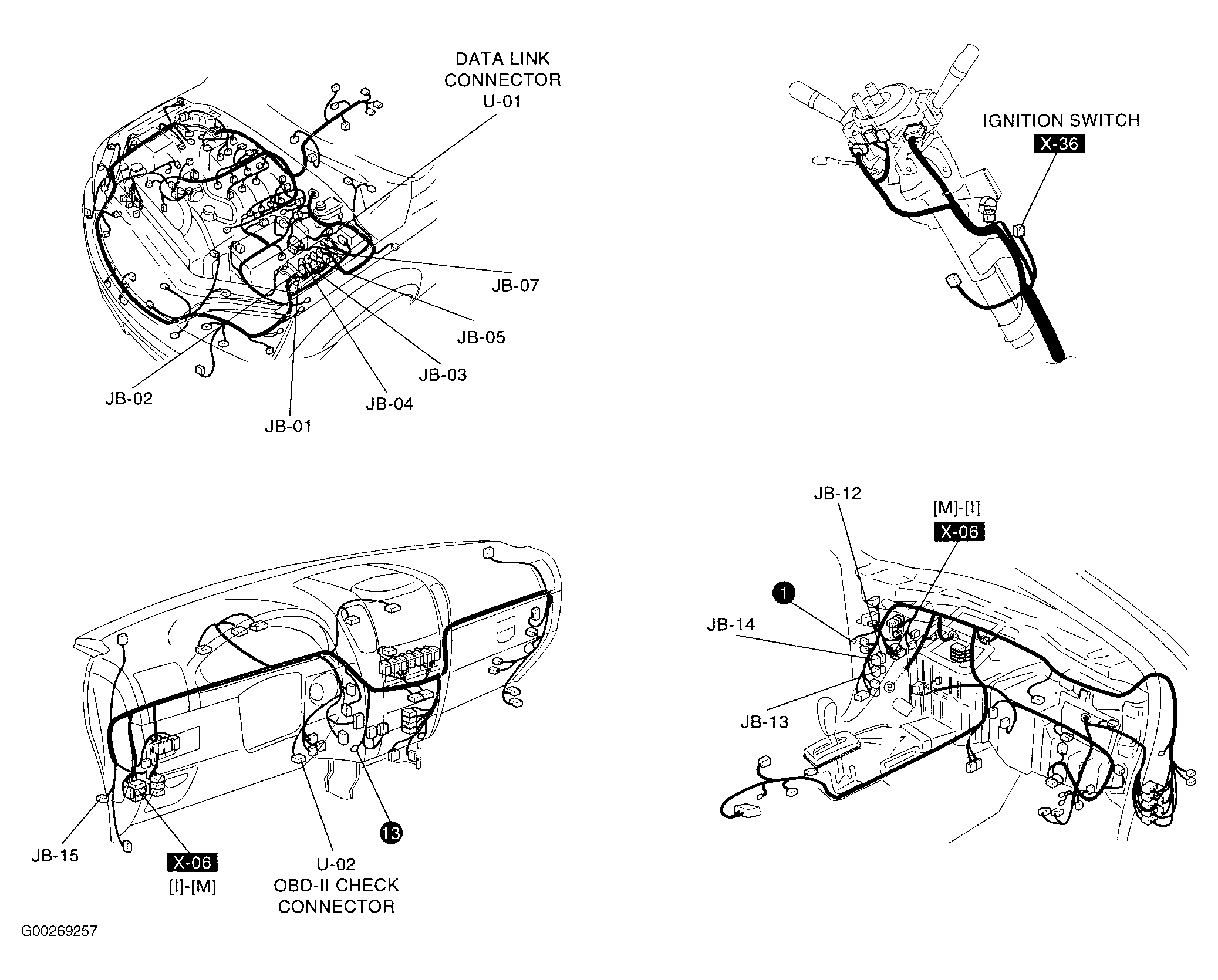

| Data Link Connector | At left rear of engine compartment. See Figure. |

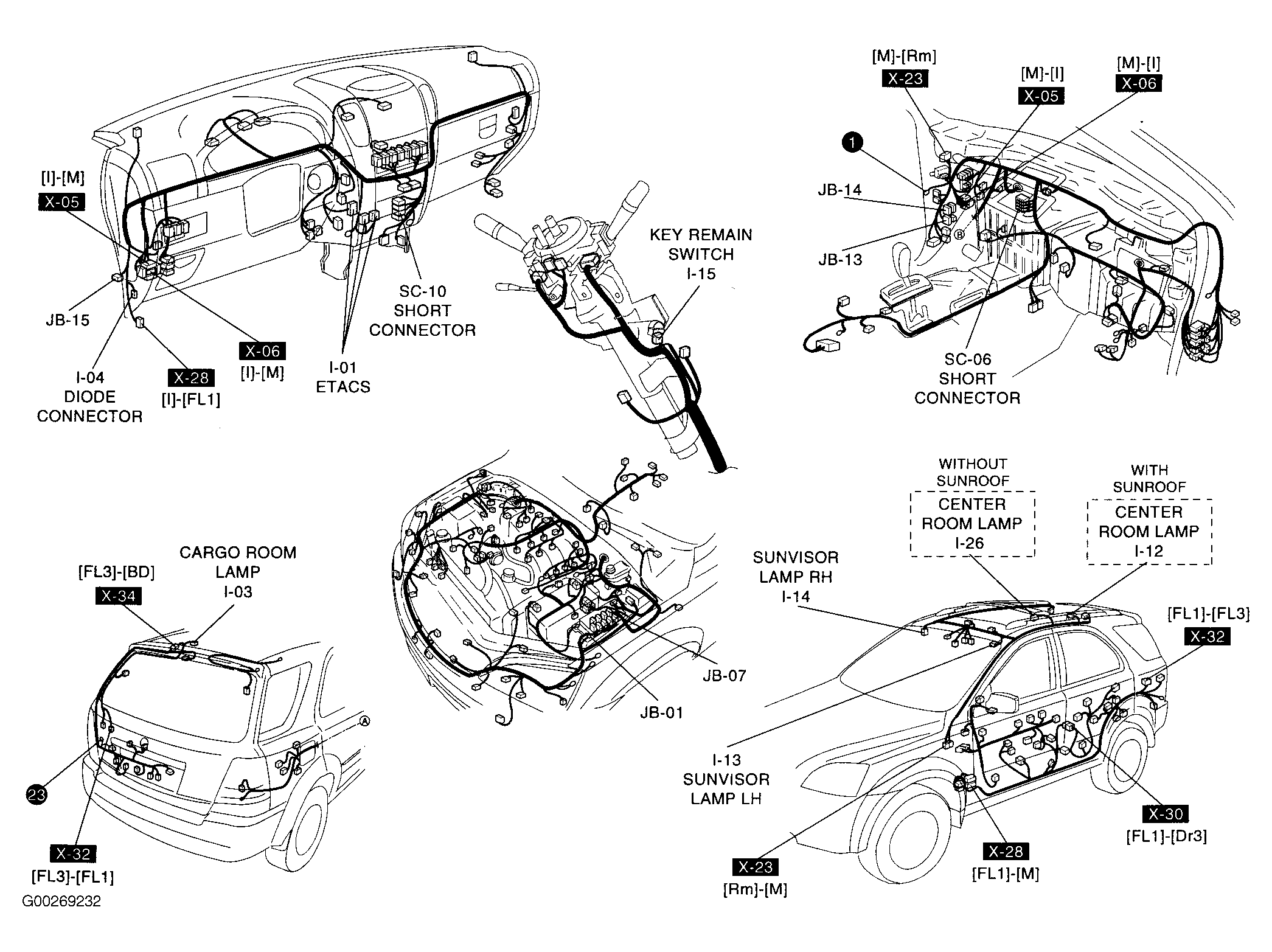

| Diode Connector | Behind left end of dash. See Figure. |

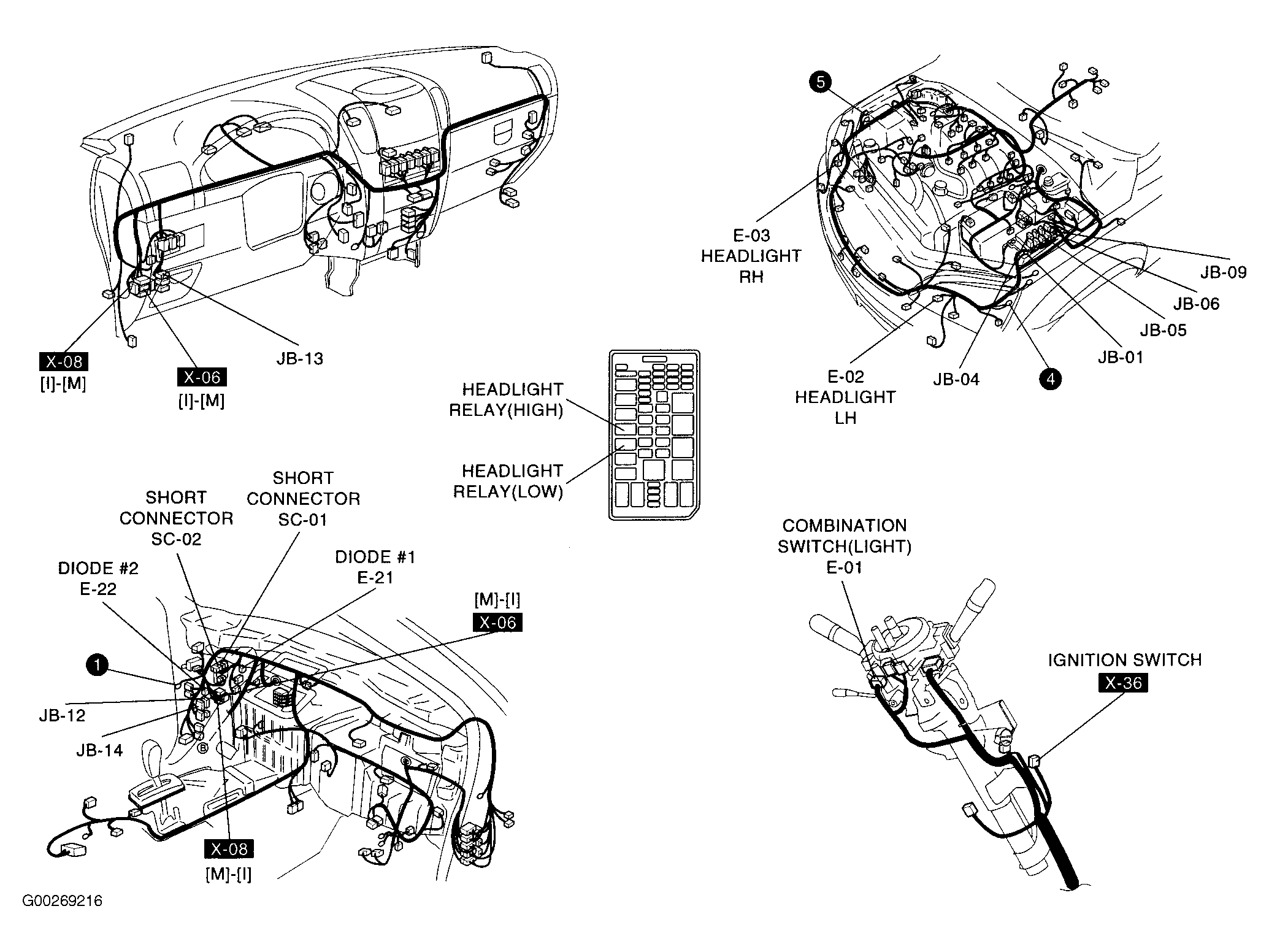

| Diode No. 1 | Behind left side of dash. See Figure. |
| Diode No. 2 | Behind left end of dash. See Figure. |
| ECM Home Link | At front of overhead console. See Figure. |

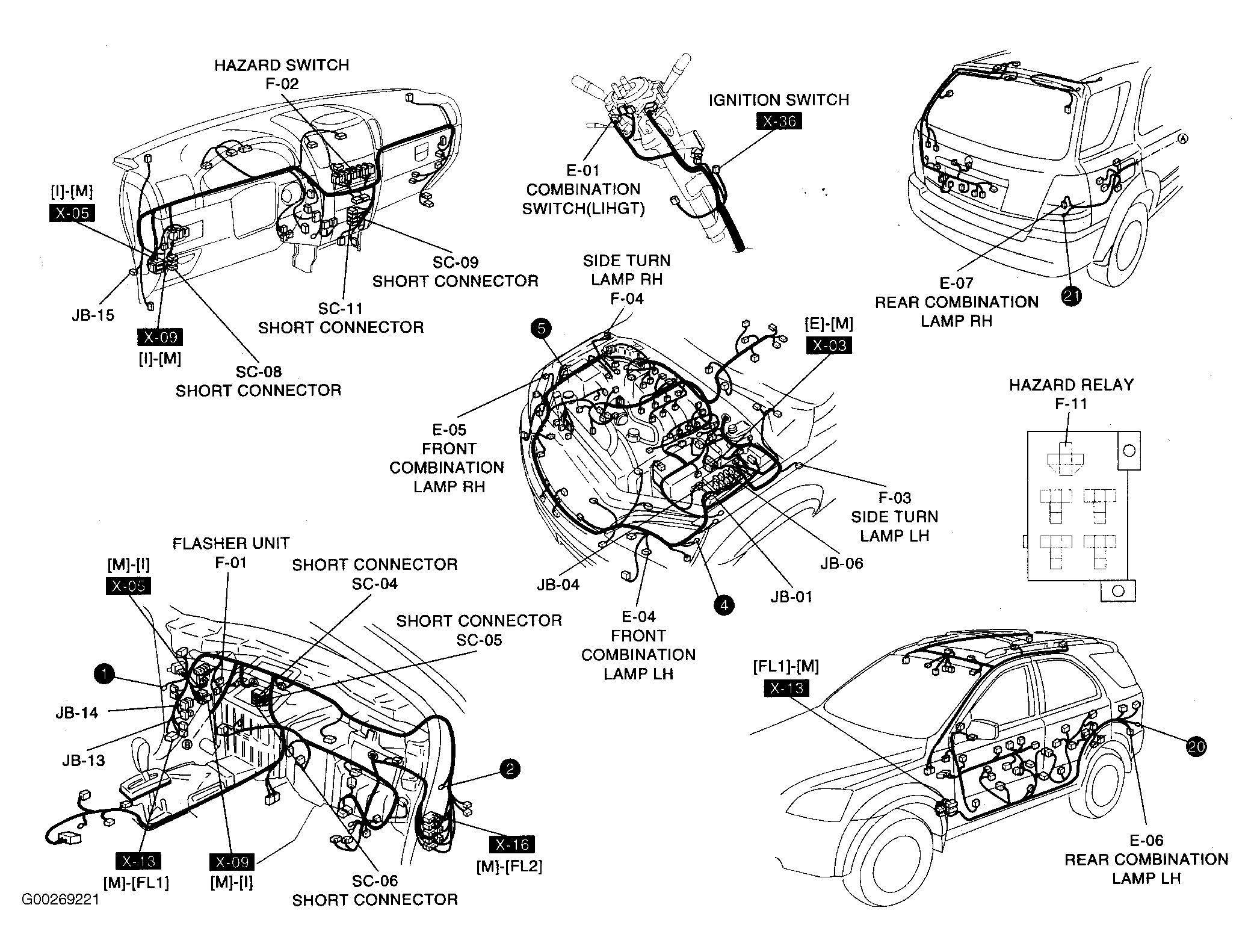

| Flasher Unit | Behind left side of dash. See Figure. |

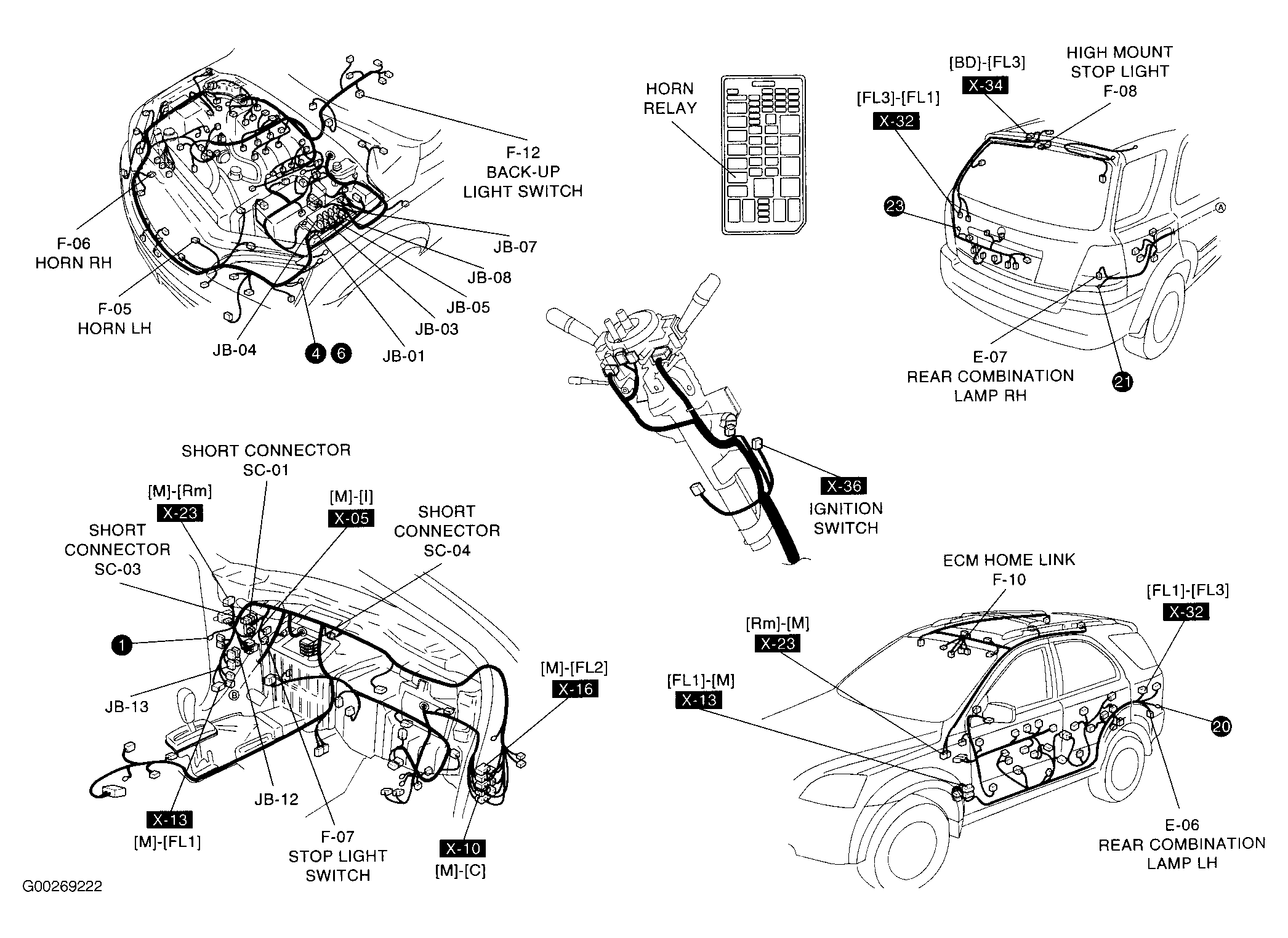

| Horn (Right & Left) | In front of radiator. See Figure. |

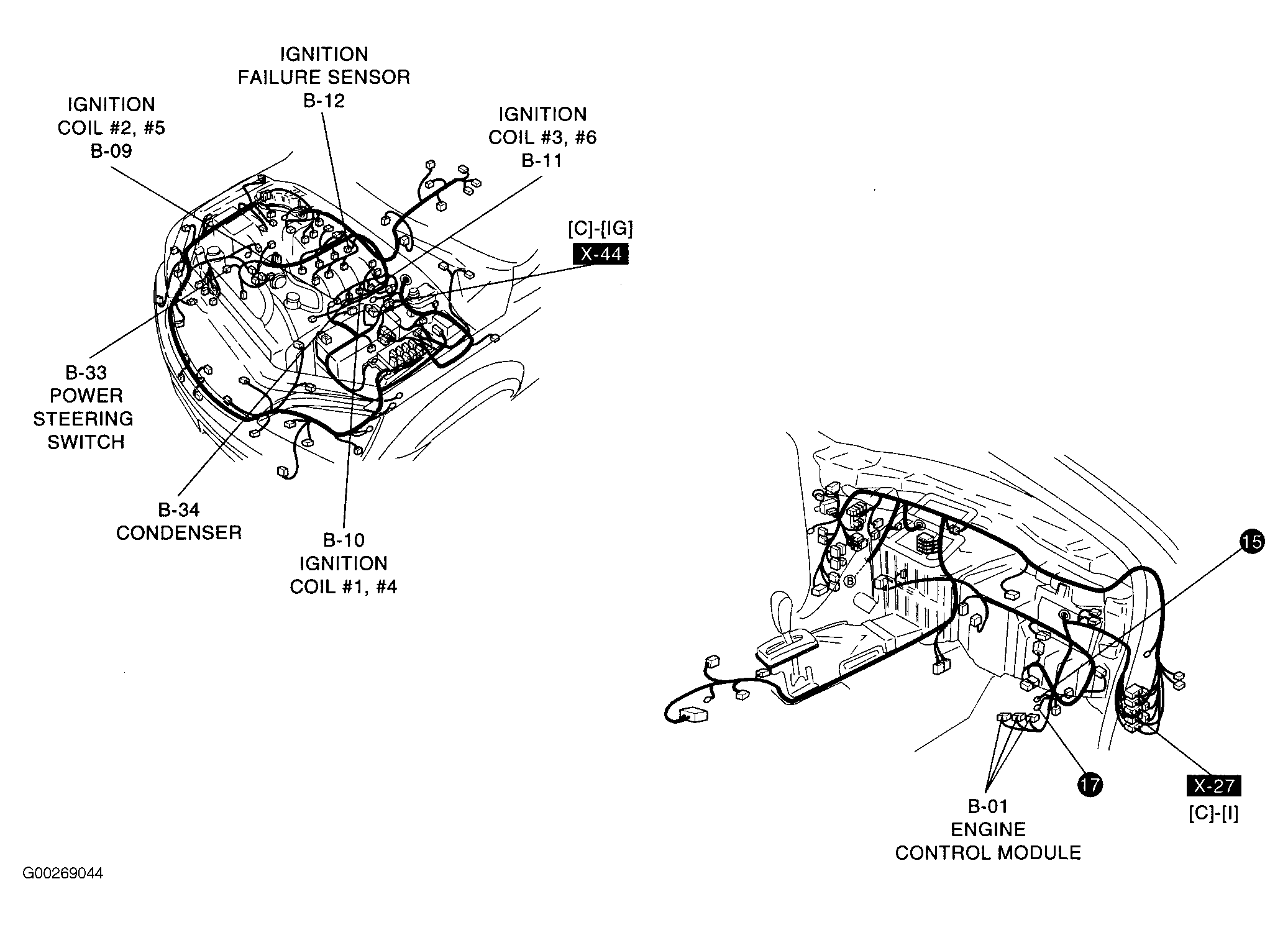

| Ignition Coil #1, #4 | Left side of engine. See Figure. |
| Ignition Coil #2, #5 | Left side of engine. See Figure. |
| Ignition Coil #3, #6 | Left side of engine. See Figure. |

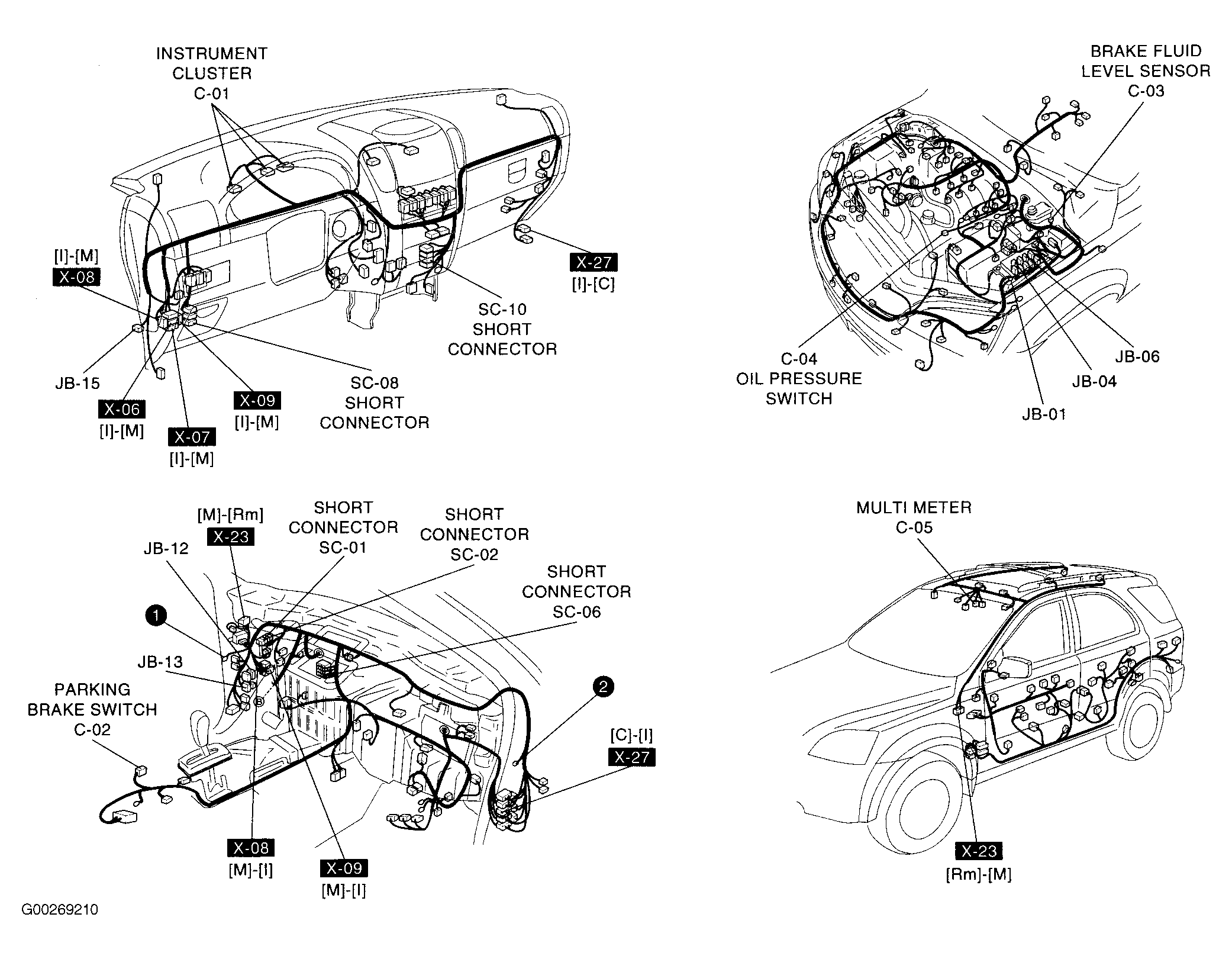

| Multi-Meter | At front of overhead console. See Figure. |
| OBD-II Check Connector | At right of steering column. See Figure. |

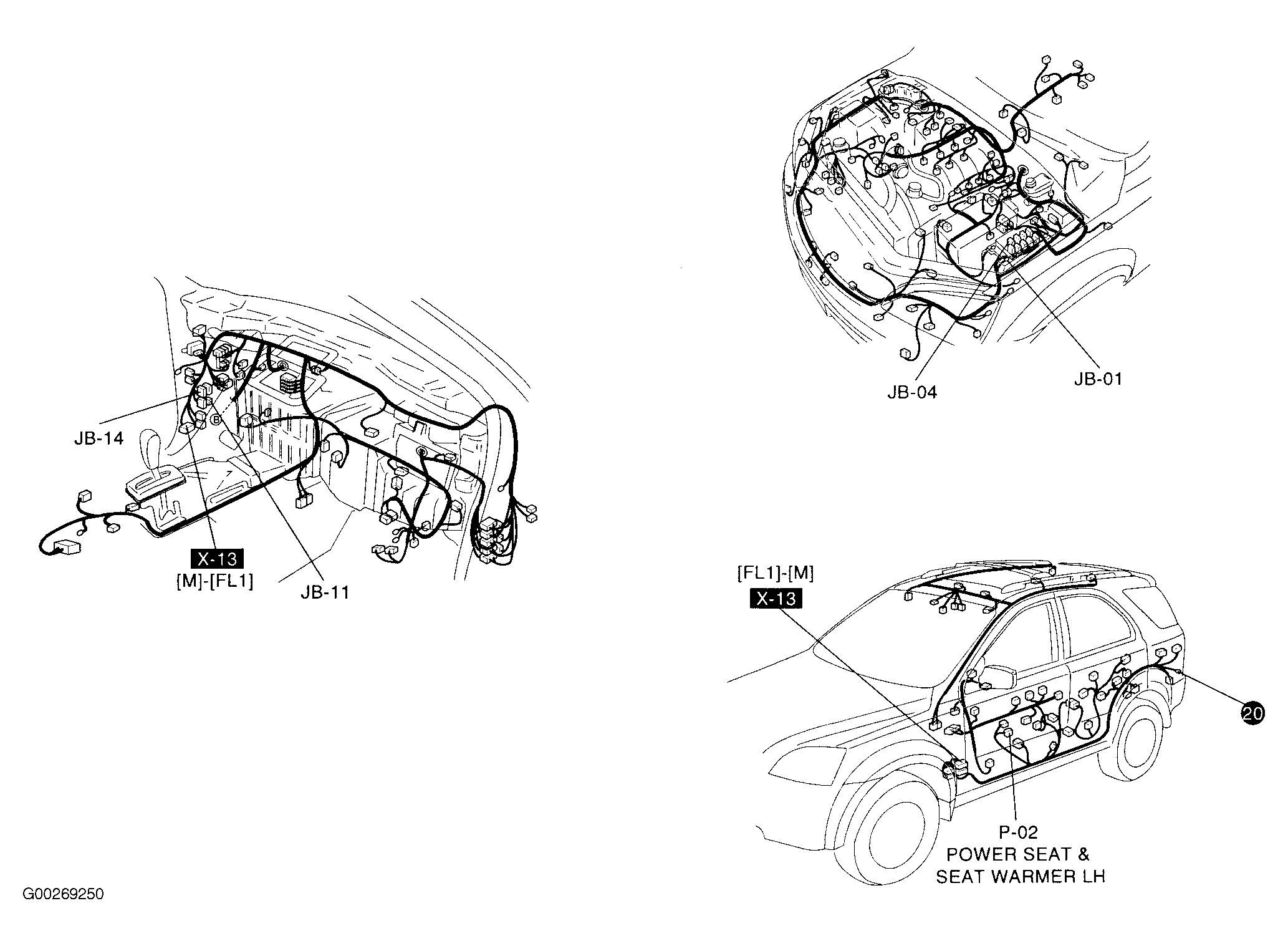

| Power Seat & Seat Warmer (Left) | In driver's seat. See Figure. |

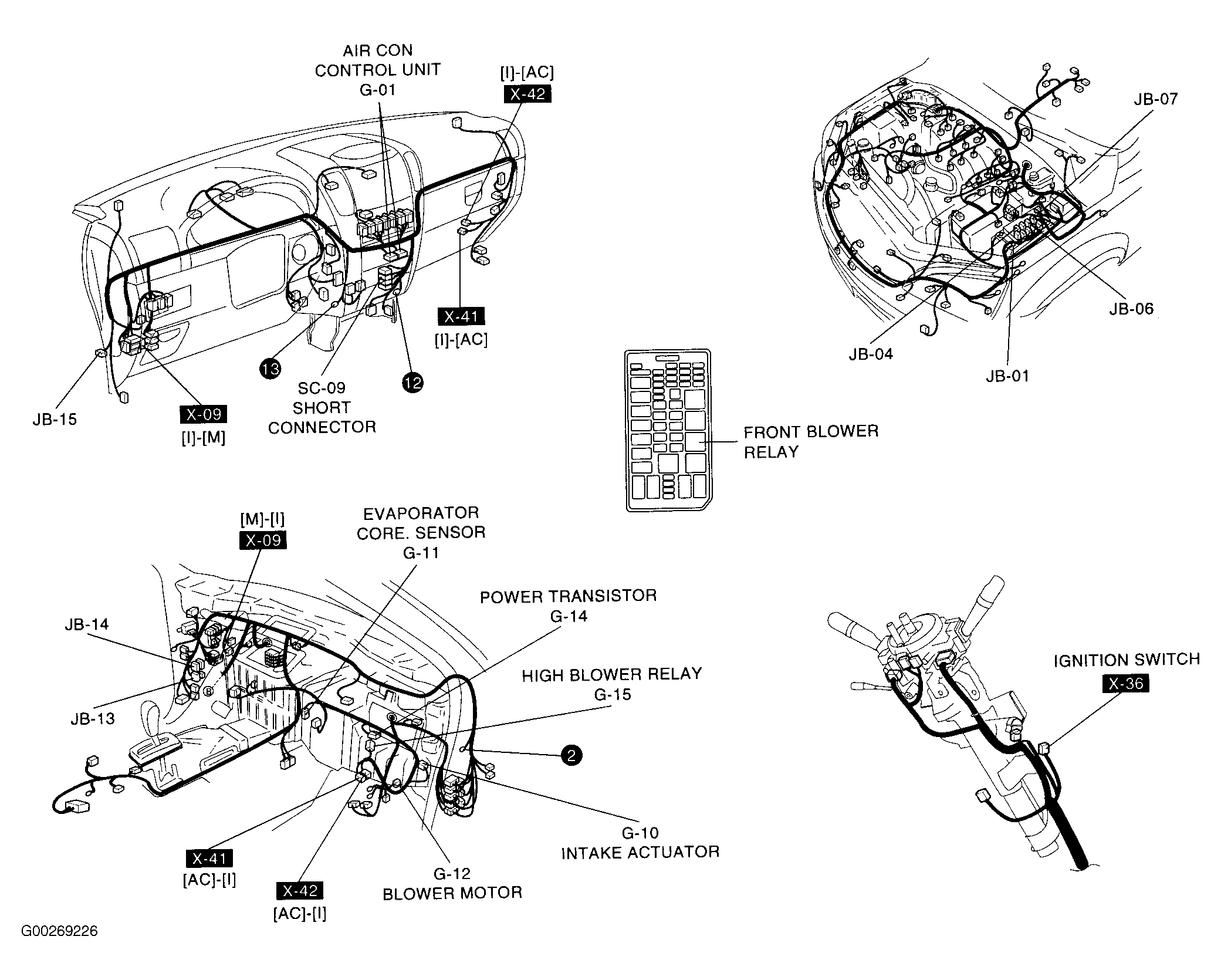

| Power Transistor | Behind right side of dash. See Figure. |

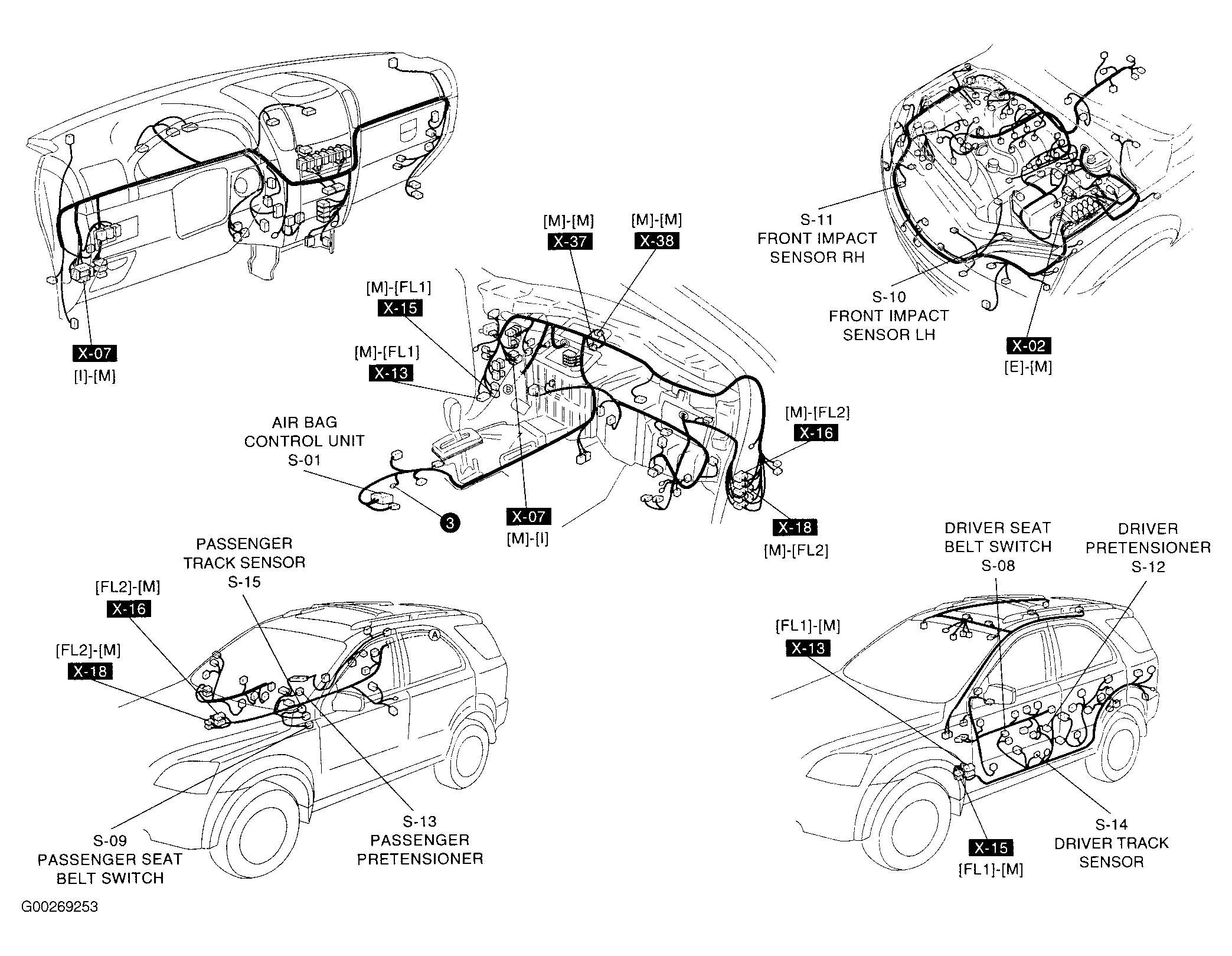

| Pretensioner (Driver) | At left "B" pillar.Figure. |
| Pretensioner (Passenger) | At right "B" pillar.Figure. |

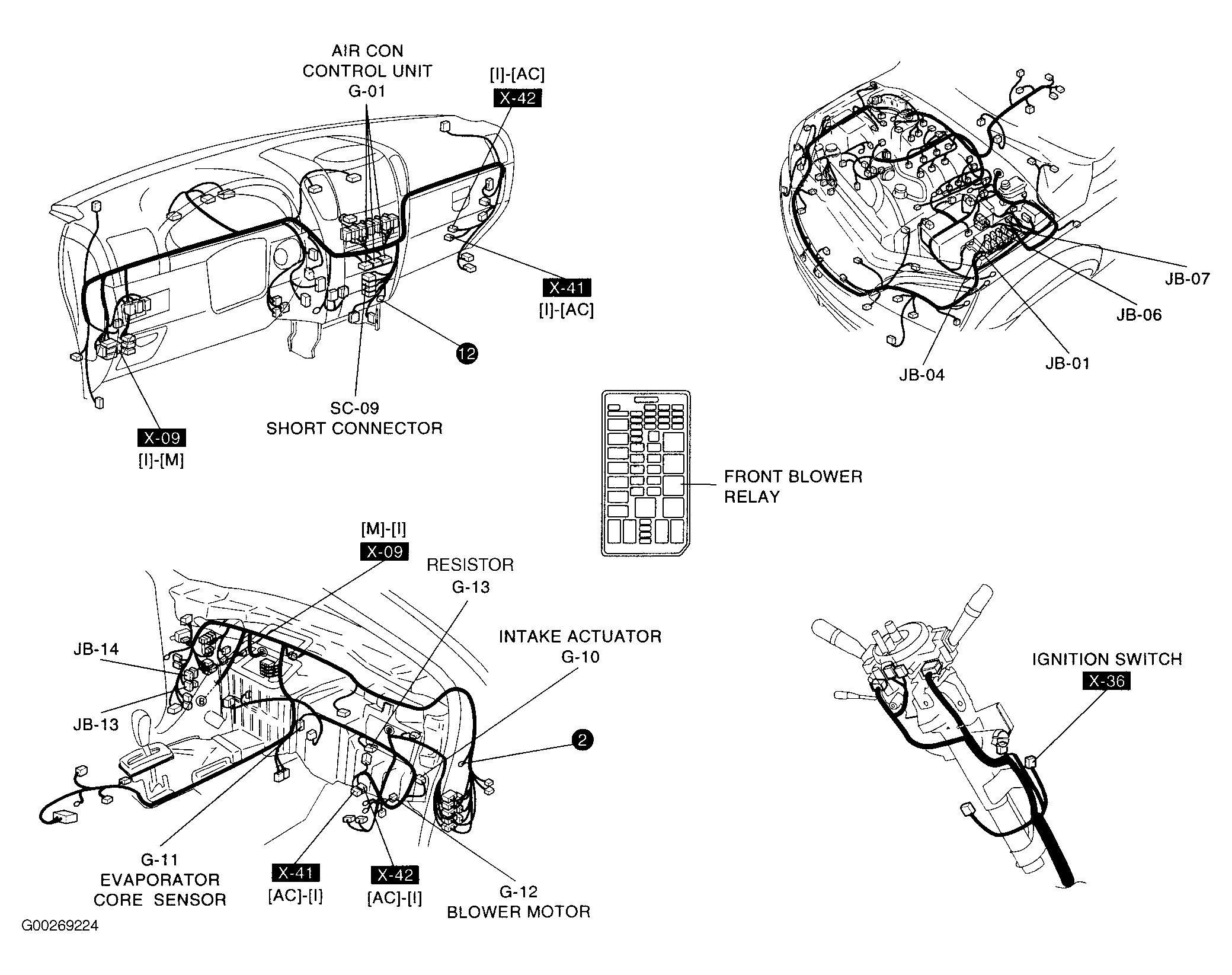

| Resistor (Logic) | Behind right side of dash, on bottom of blower unit. See Figure. |

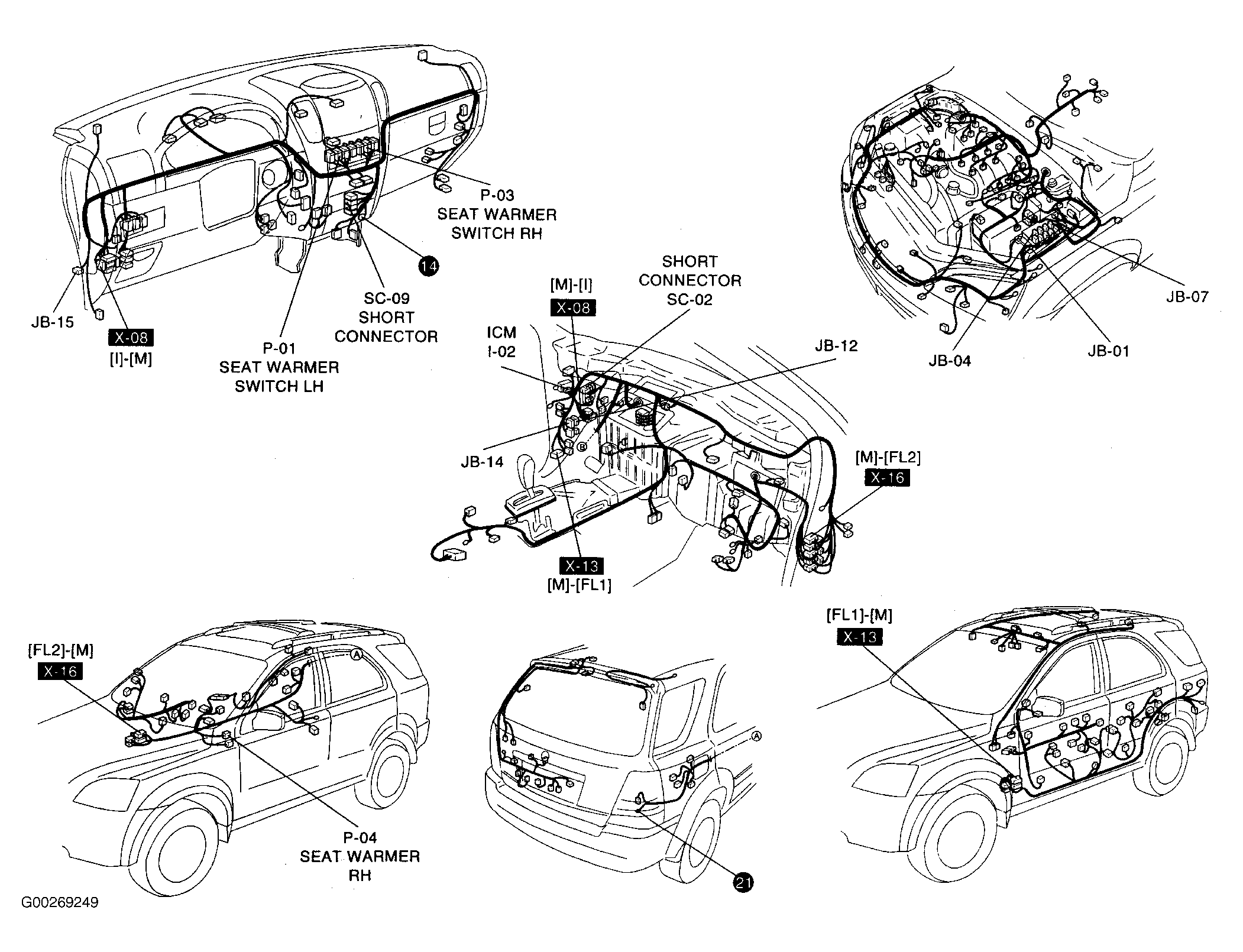

| Seat Warmer (Right) | In right front seat. See Figure. |

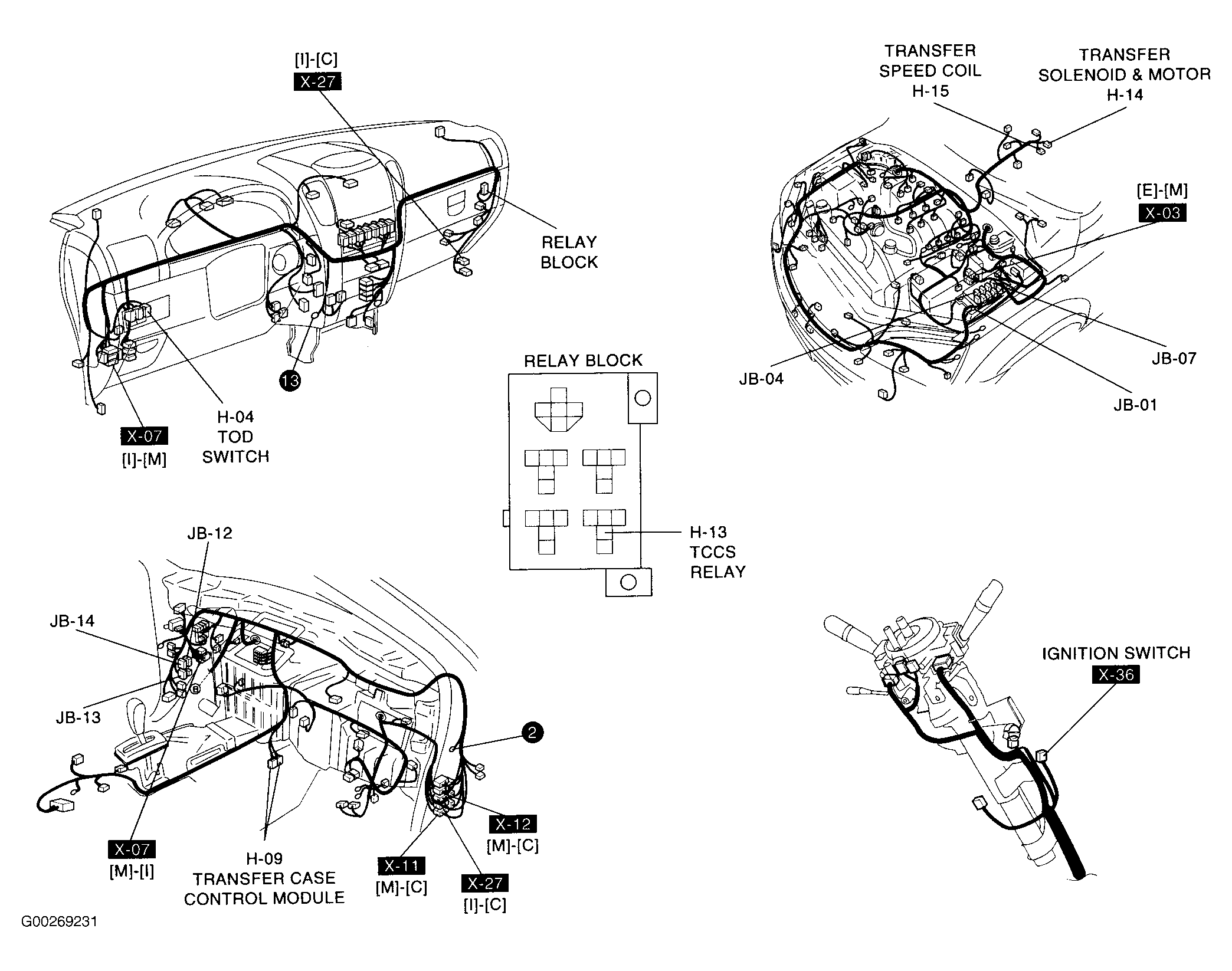

| Transfer Speed Coil | On transfer case. See Figure. |
