Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|

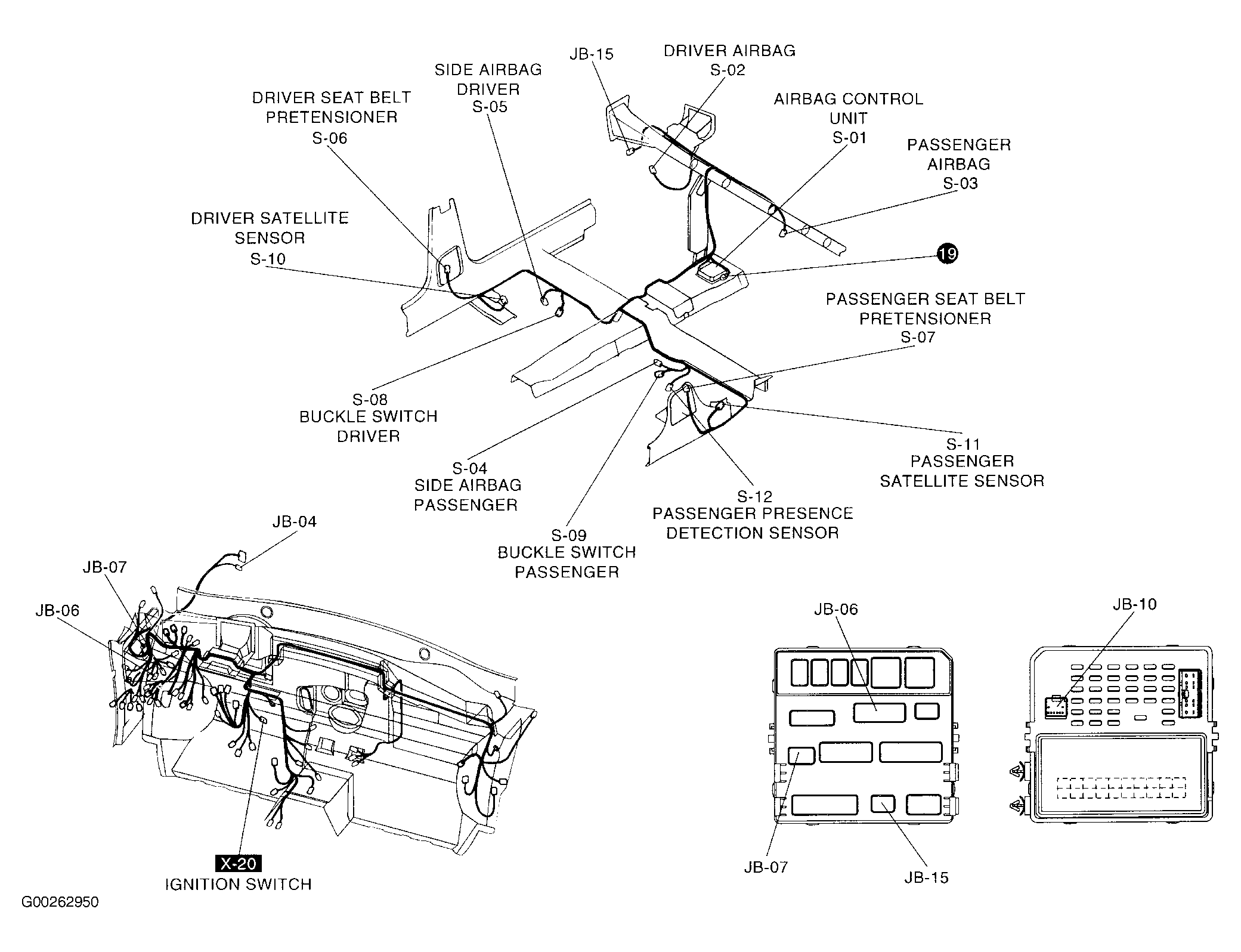

| Airbag (Driver's) | Center of steering wheel. See Figure. |
| Airbag (Passenger's) | Right side of dash. See Figure. |

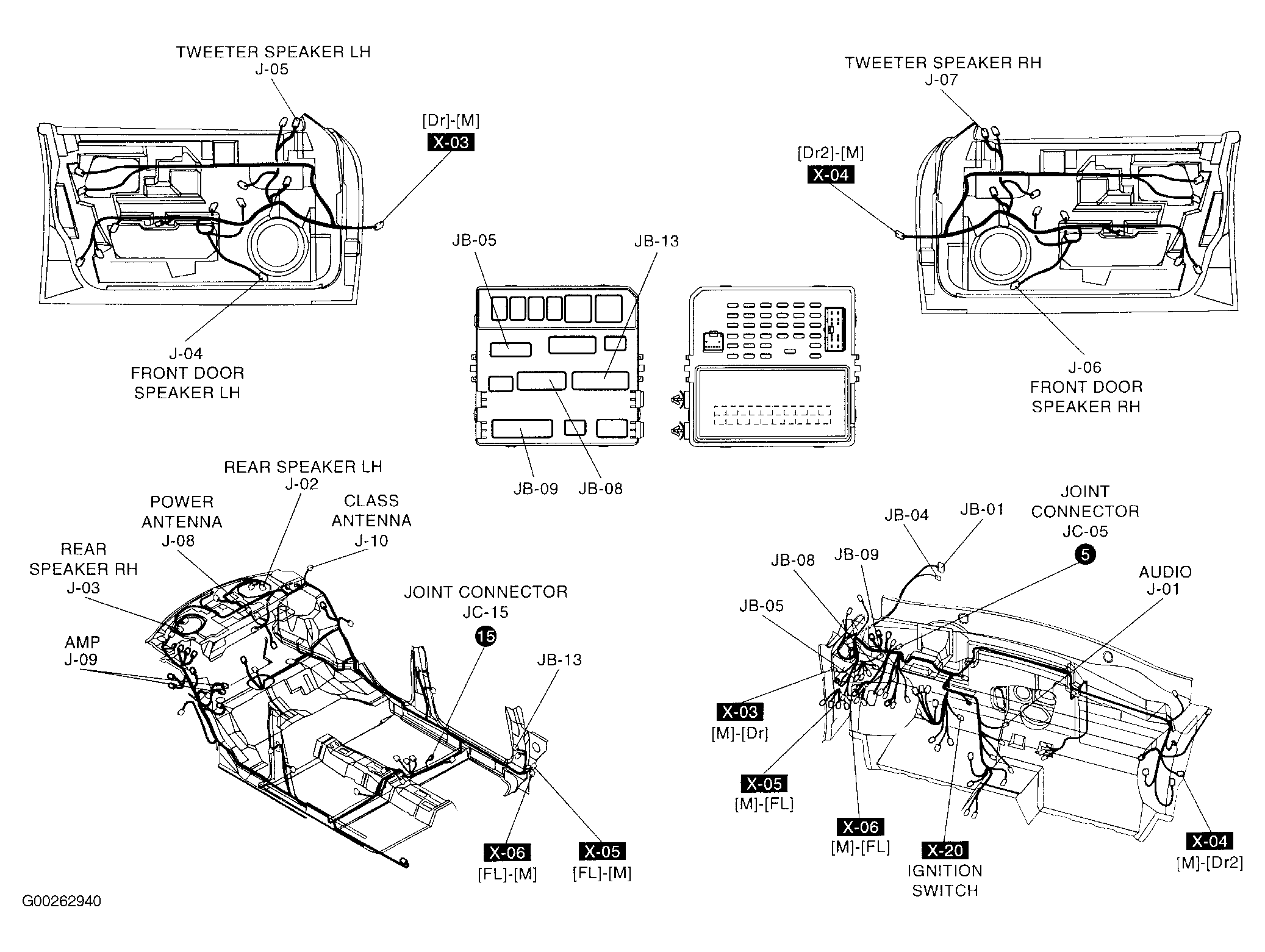

| Amplifier | At right front of trunk. See Figure. |

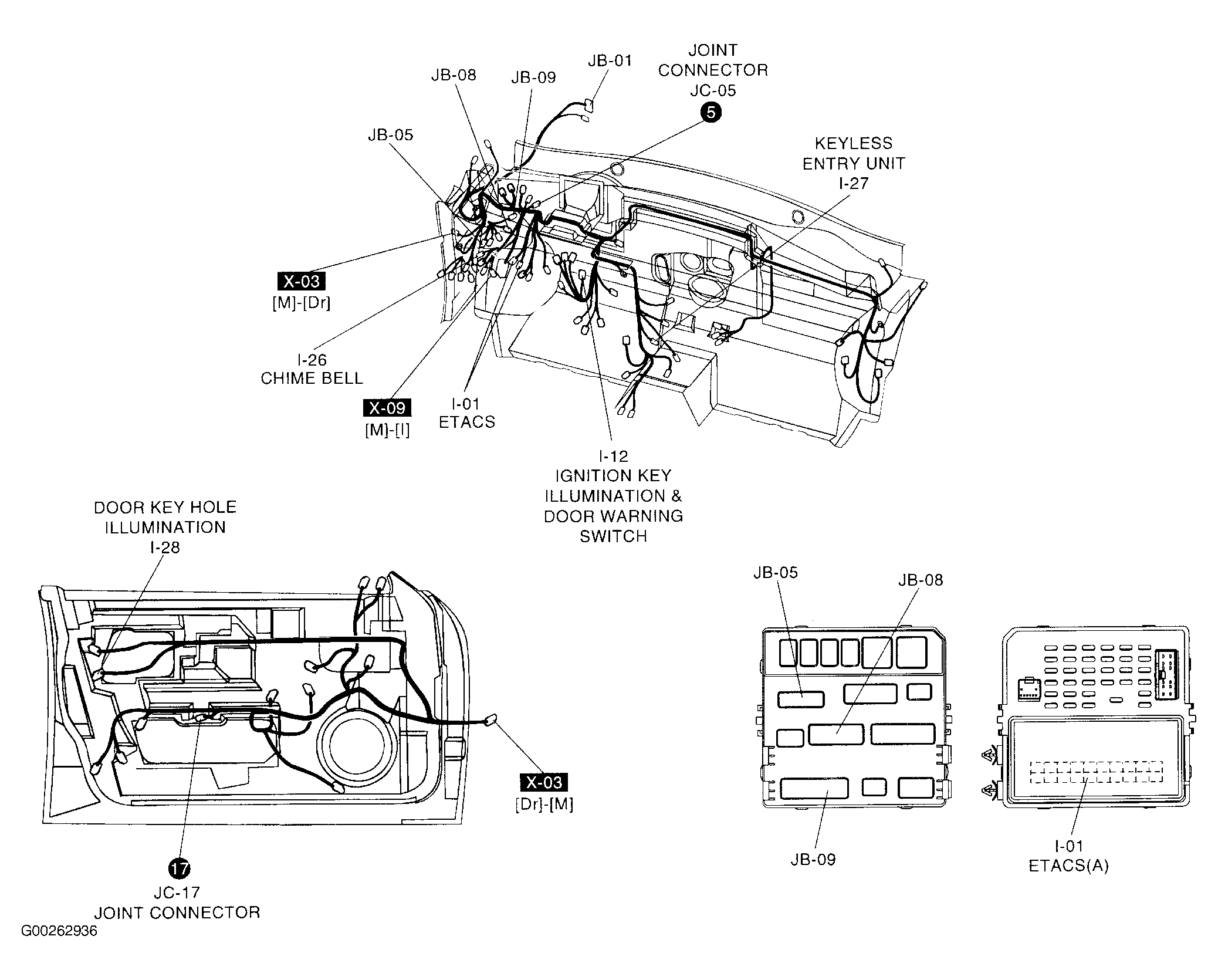

| Chime Bell | Under left side of dash. See Figure. |
| Condenser (2.4L) | On rear of engine. See Figure. |

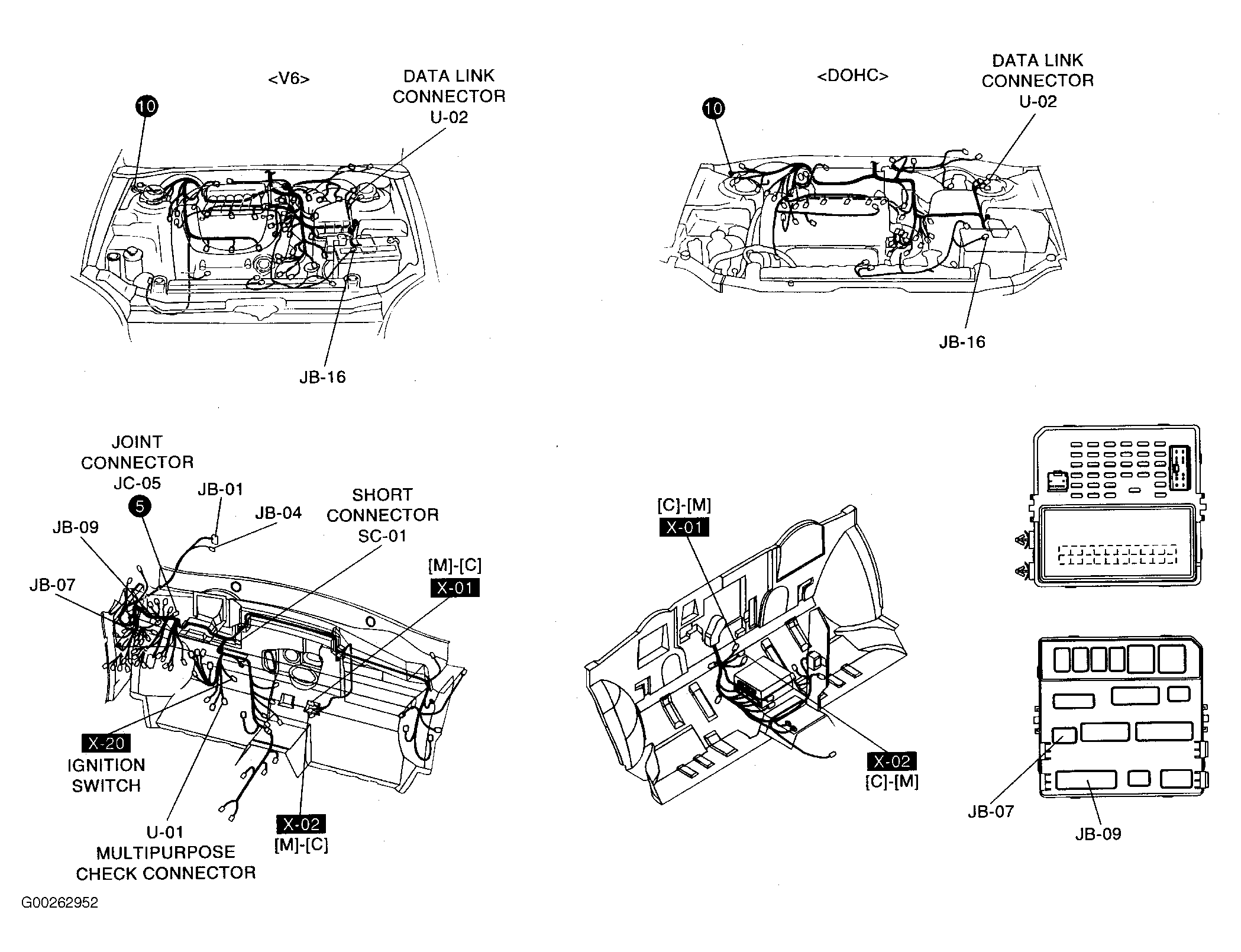

| Data Link Connector | Under left side of dash. See Figure. |

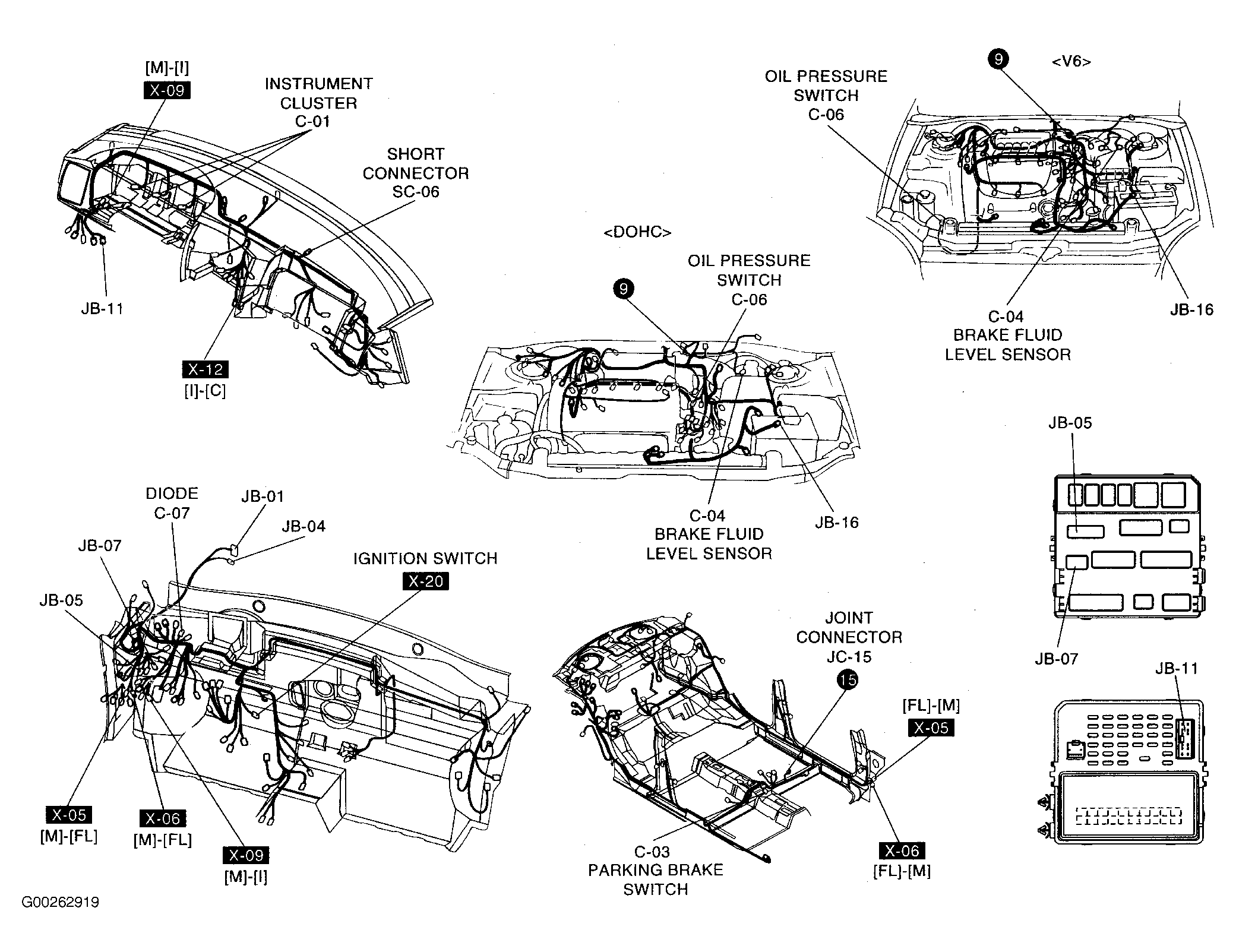

| Diode | Under left side of dash. See Figure. |

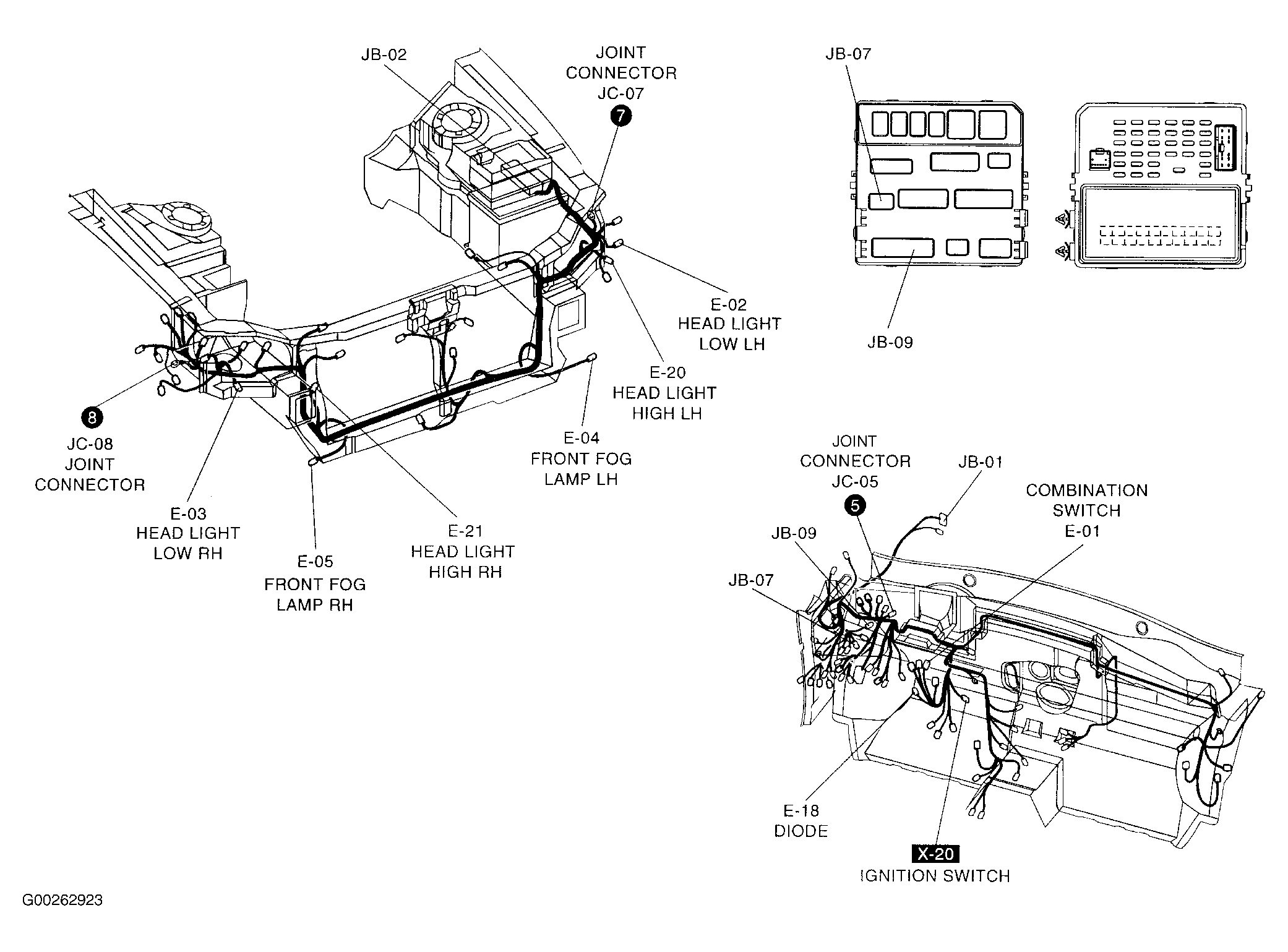

| Diode (Headlight) | Behind left side of dash. See Figure. |

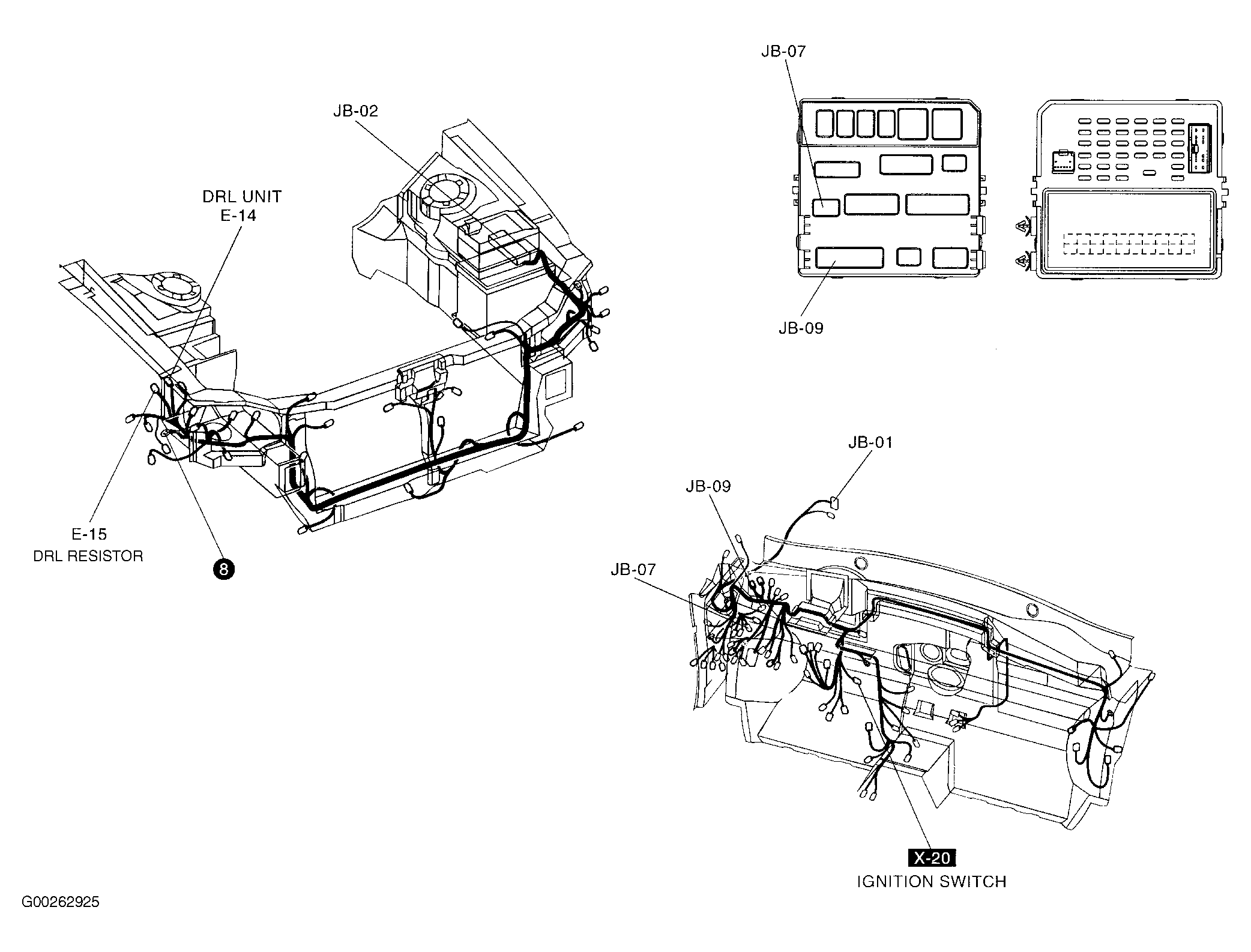

| DRL Resistor | At right front of engine compartment. See Figure. |

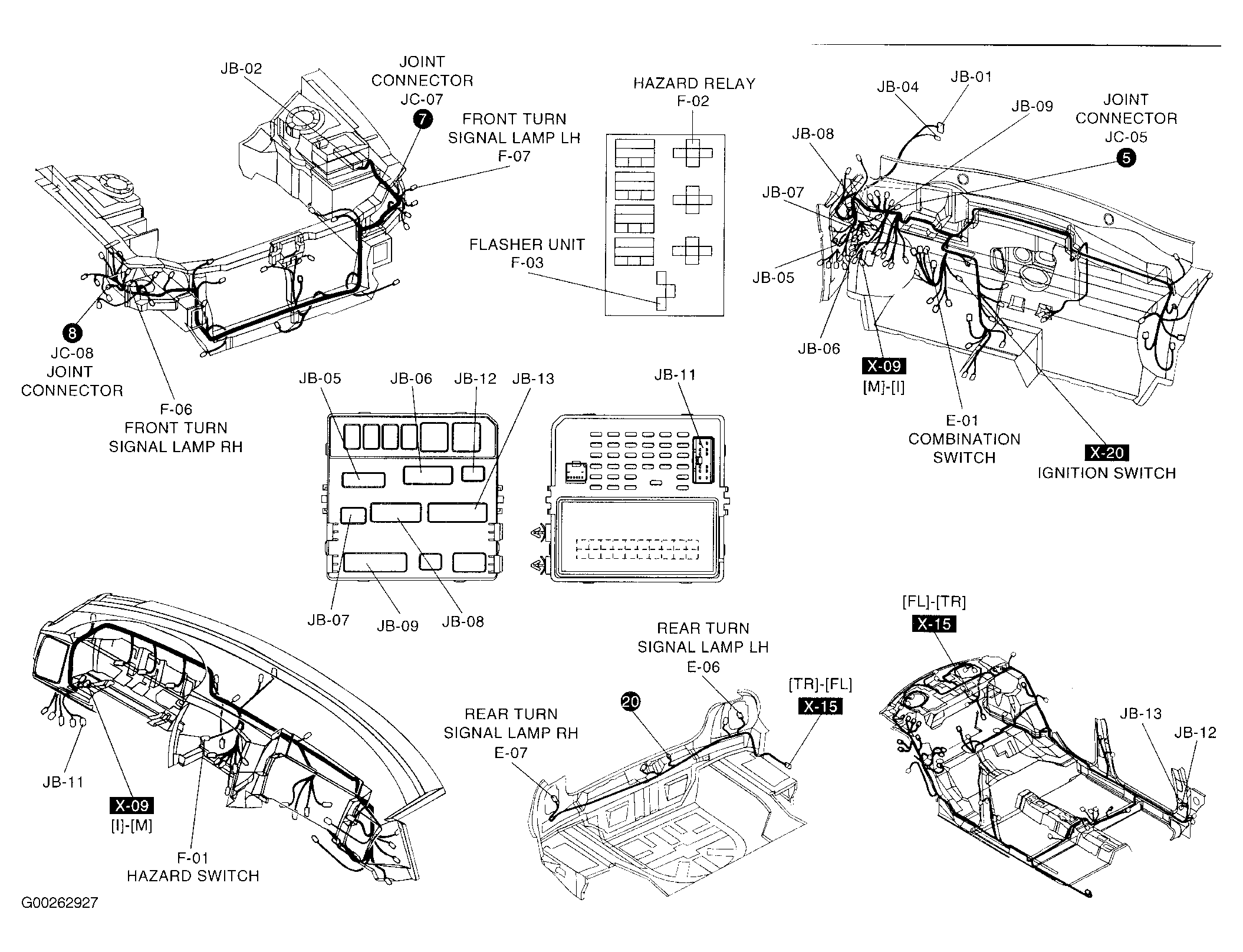

| Flasher Unit | On junction block. See Figure. |

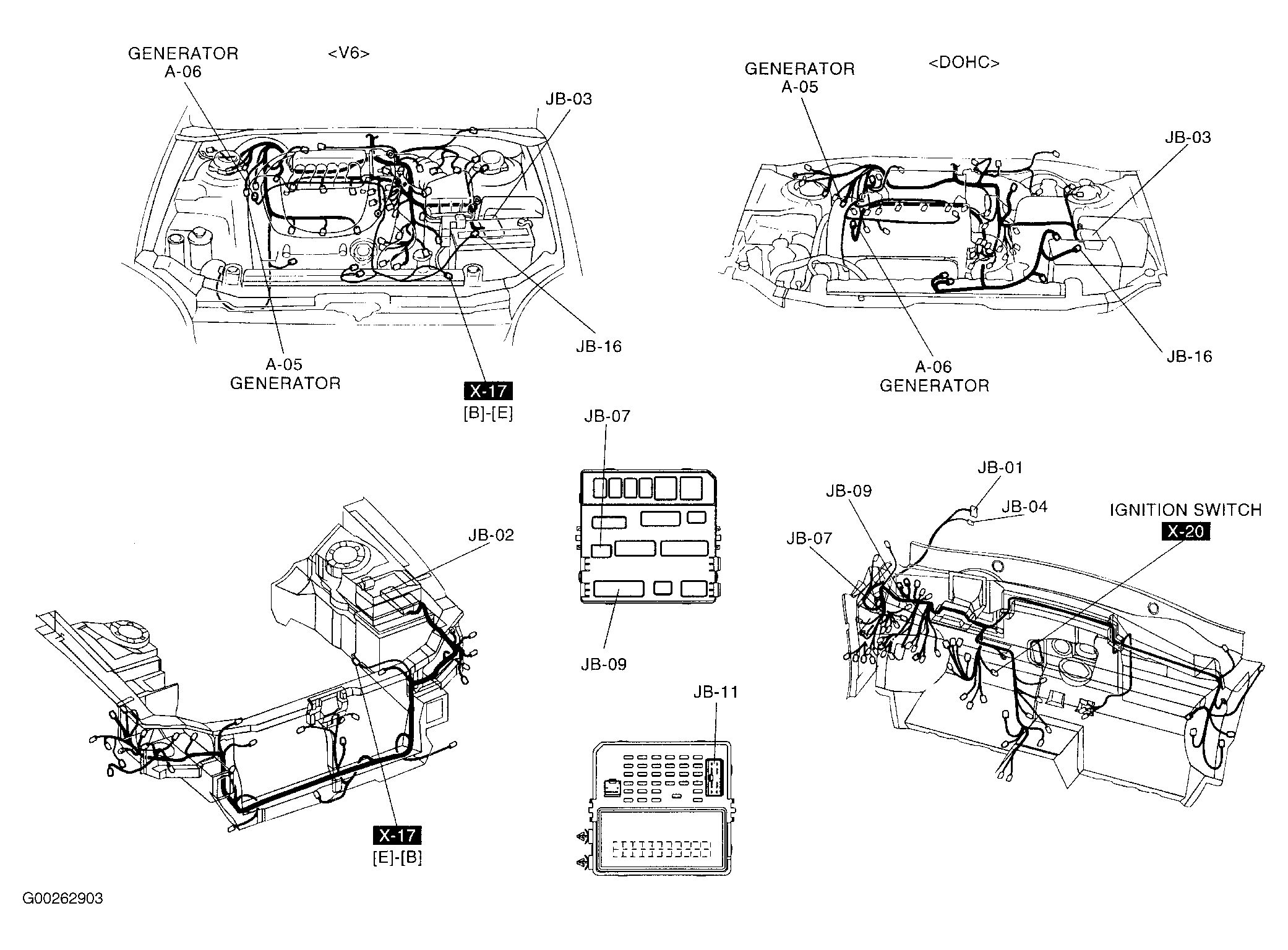

| Generator | On front of engine. See Figure. |

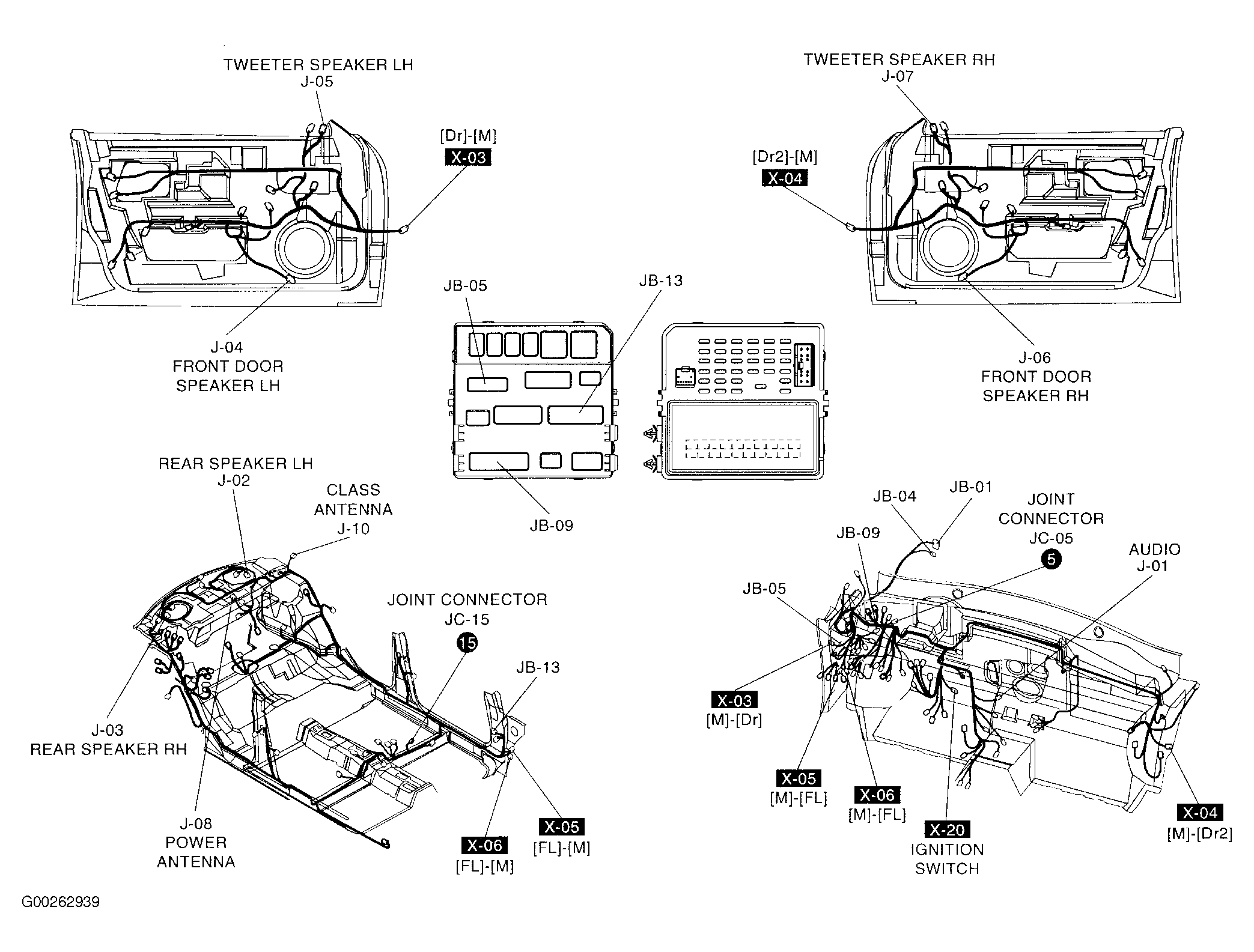

| Glass Antenna | Left "C" pillar. See Figure. |

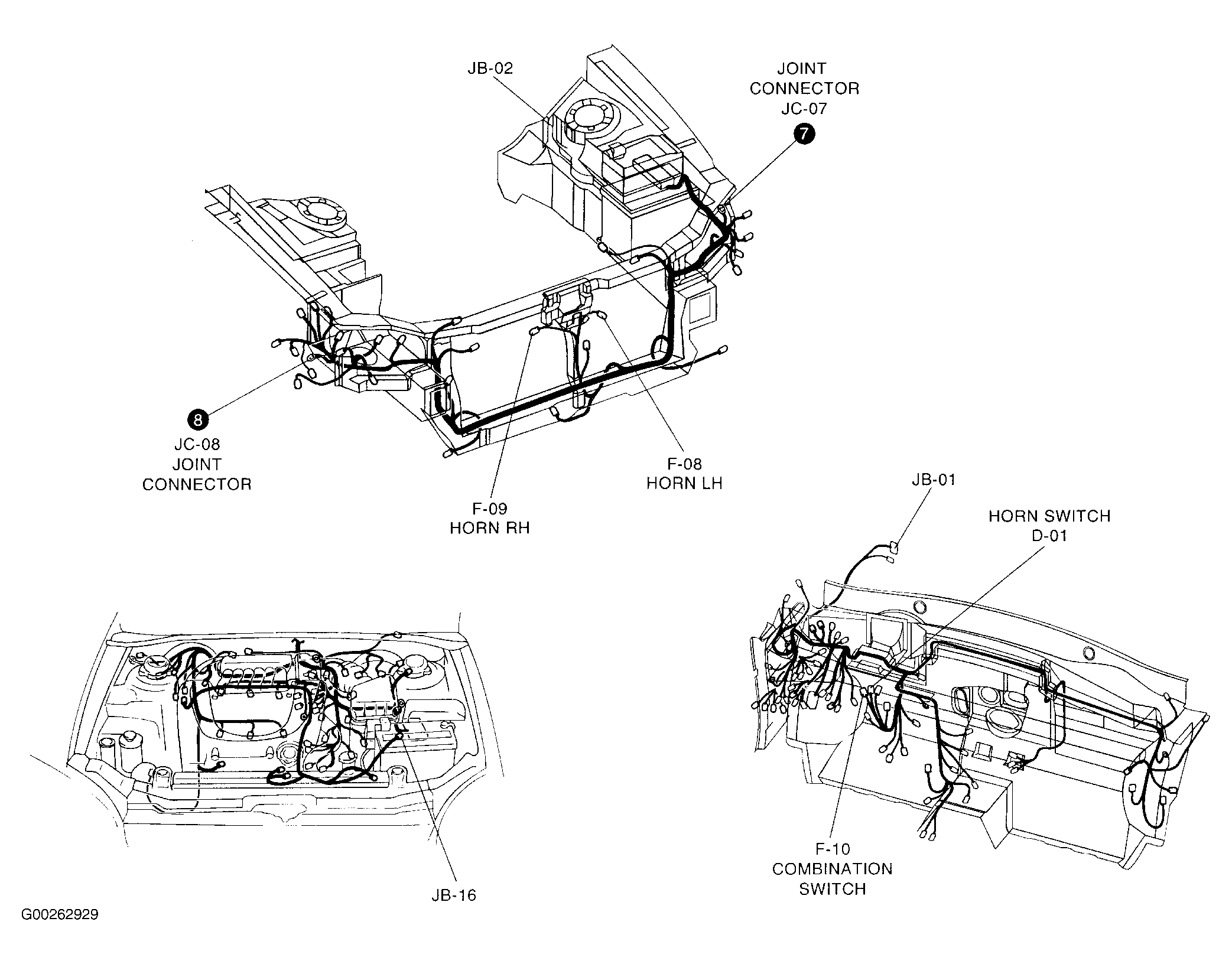

| Horn (Left) | In front of radiator. See Figure. |
| Horn (Right) | In front of radiator. See Figure. |

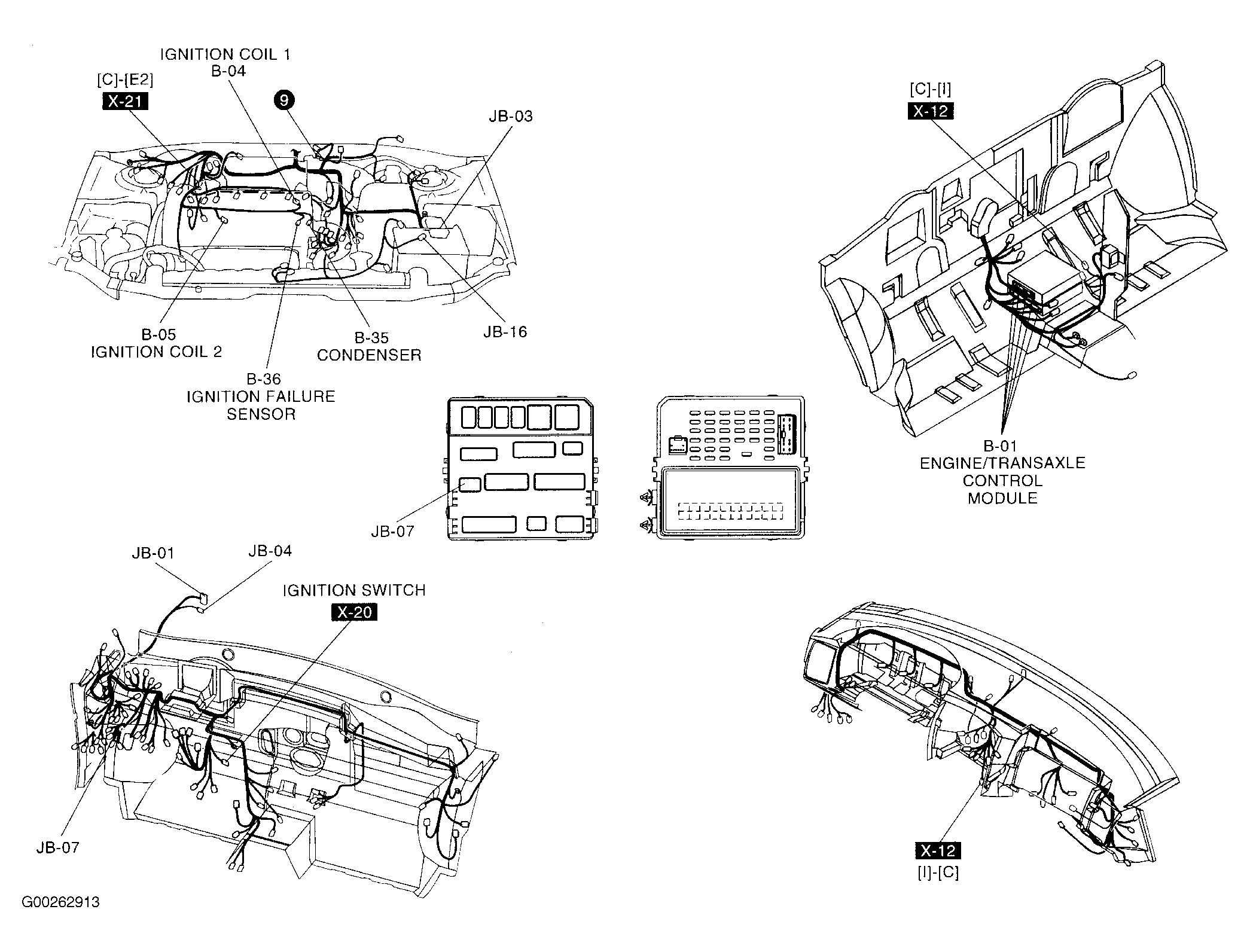

| Ignition Coil 1 (A/T) (2.4L) | At top rear of engine. See Figure. |

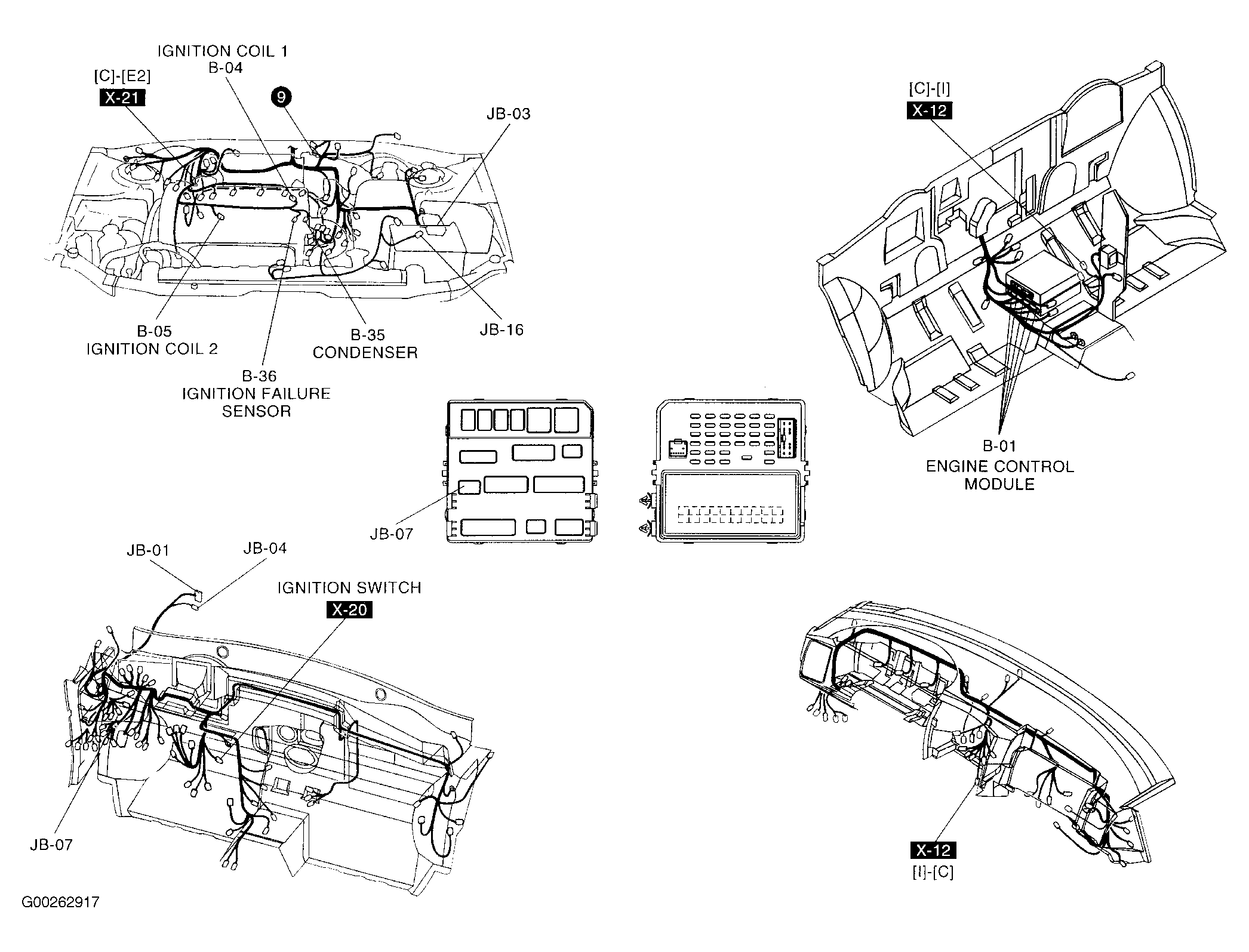

| Ignition Coil 1 (M/T) (2.4L) | On rear of engine. See Figure. |
| Ignition Coil 2 (A/T) (2.4L) | At top front of engine. See Figure. |
| Ignition Coil 2 (M/T) (2.4L) | On top of engine. See Figure. |

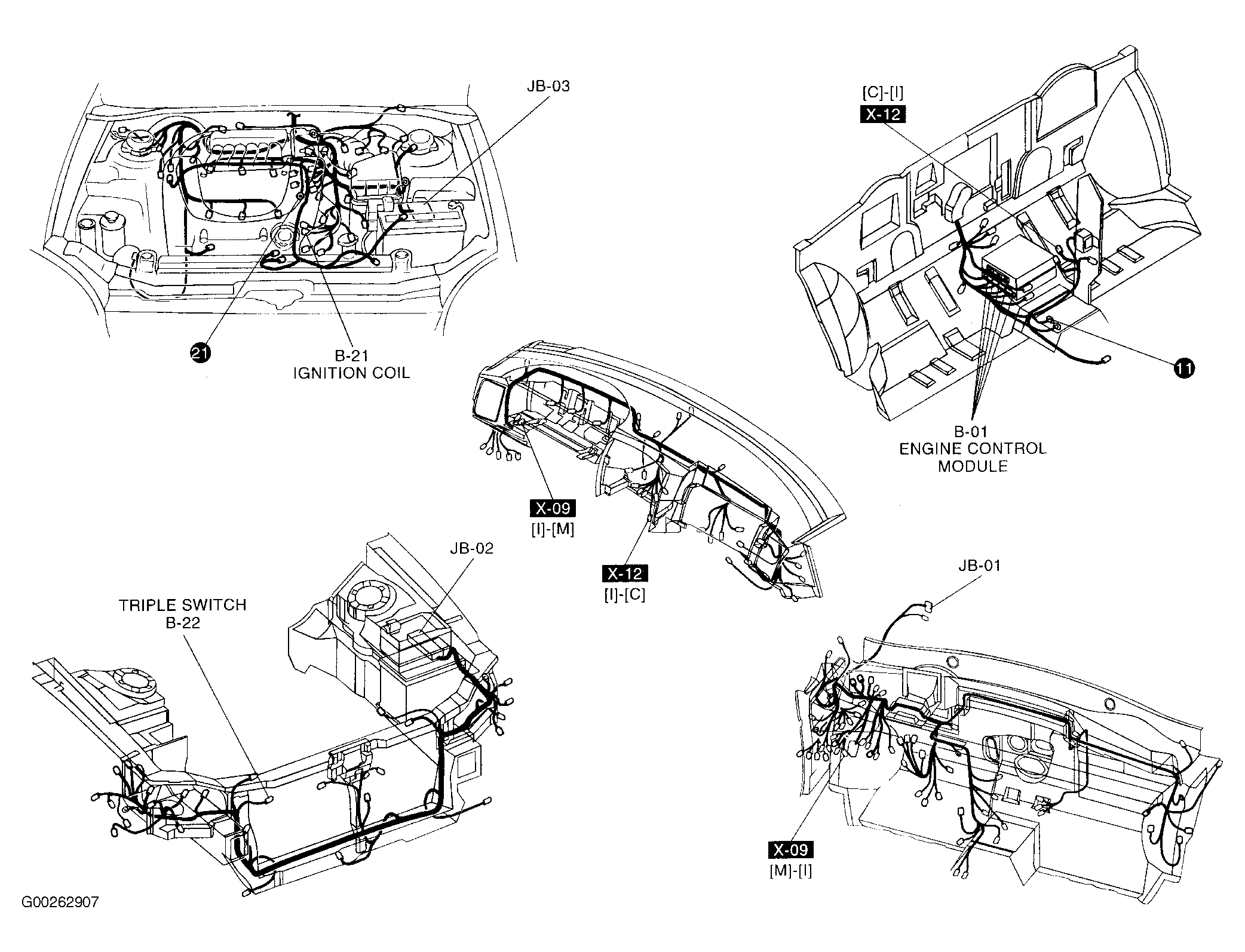

| Ignition Coil (2.7L) | At left rear of engine. See Figure. |
| Multipurpose Check Connector | Below left side of dash. See Figure. |
| Power Antenna | Rear of vehicle. See Figure. |

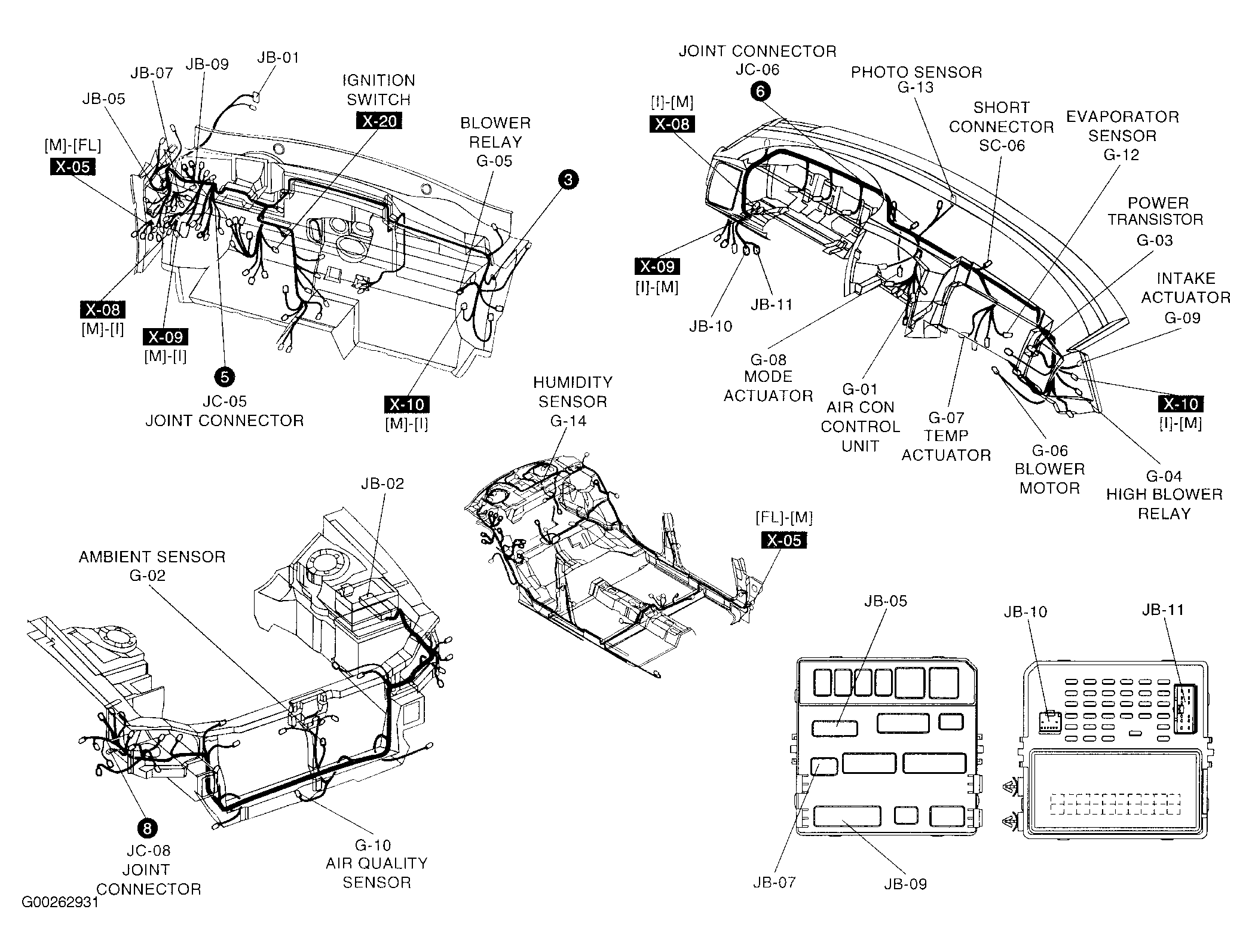

| Power Transistor | Behind right side of dash. See Figure. |

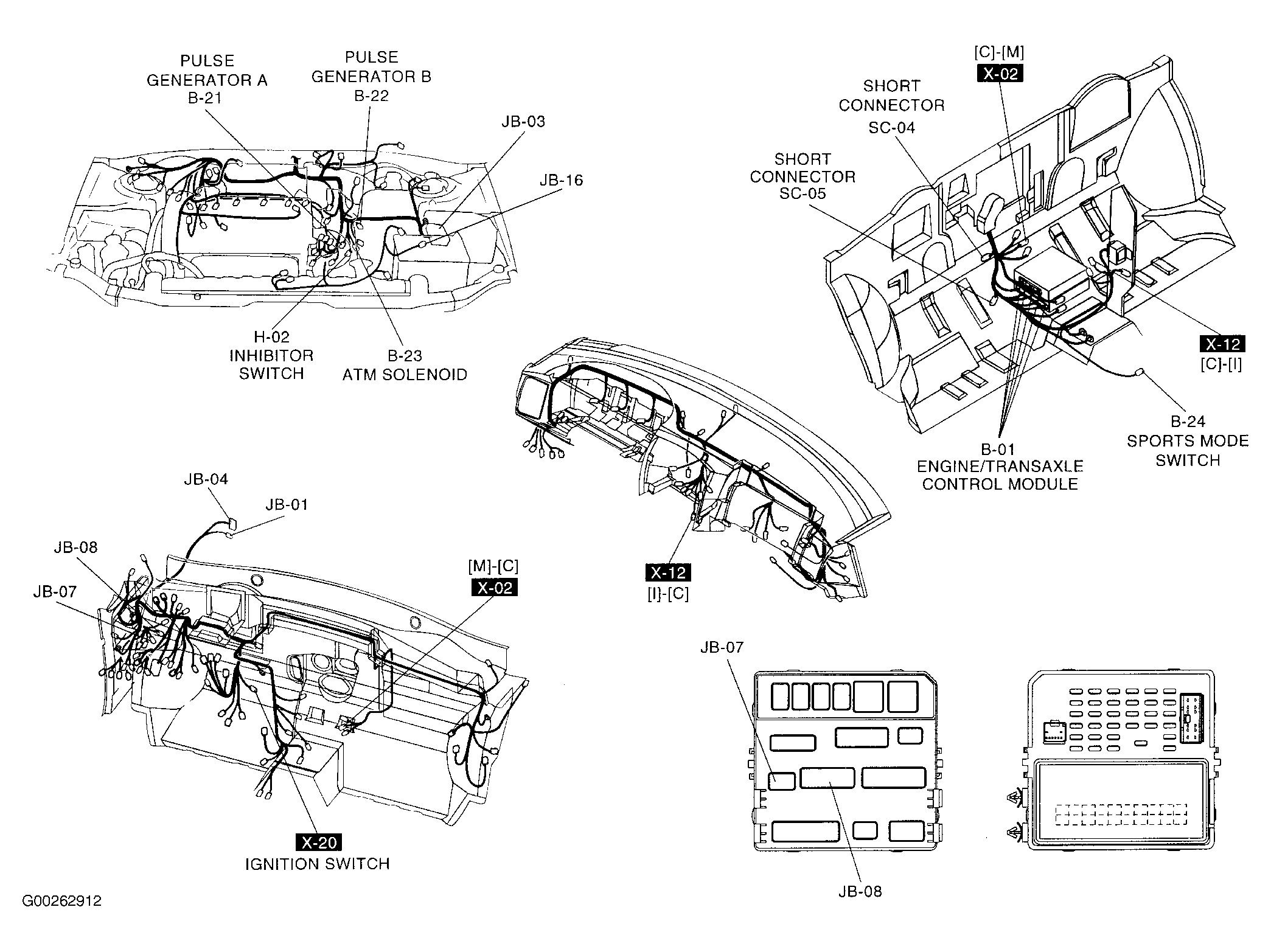

| Pulse Generator A | On top of transaxle. See Figure. |
| Pulse Generator B | On top of transaxle. See Figure. |
| Resistor (Blower Motor) (Manual A/C) | Behind right side of dash. See Figure. |
| Seat Belt Pretensioner (Driver's) | Base of left "B" pillar. See Figure. |
| Seat Belt Pretensioner (Passenger's) | Base of right "B" pillar. See Figure. |
| Side Airbag (Driver's) | In driver's seat. See Figure. |
| Side Airbag (Passenger's) | In passenger's seat. See Figure. |

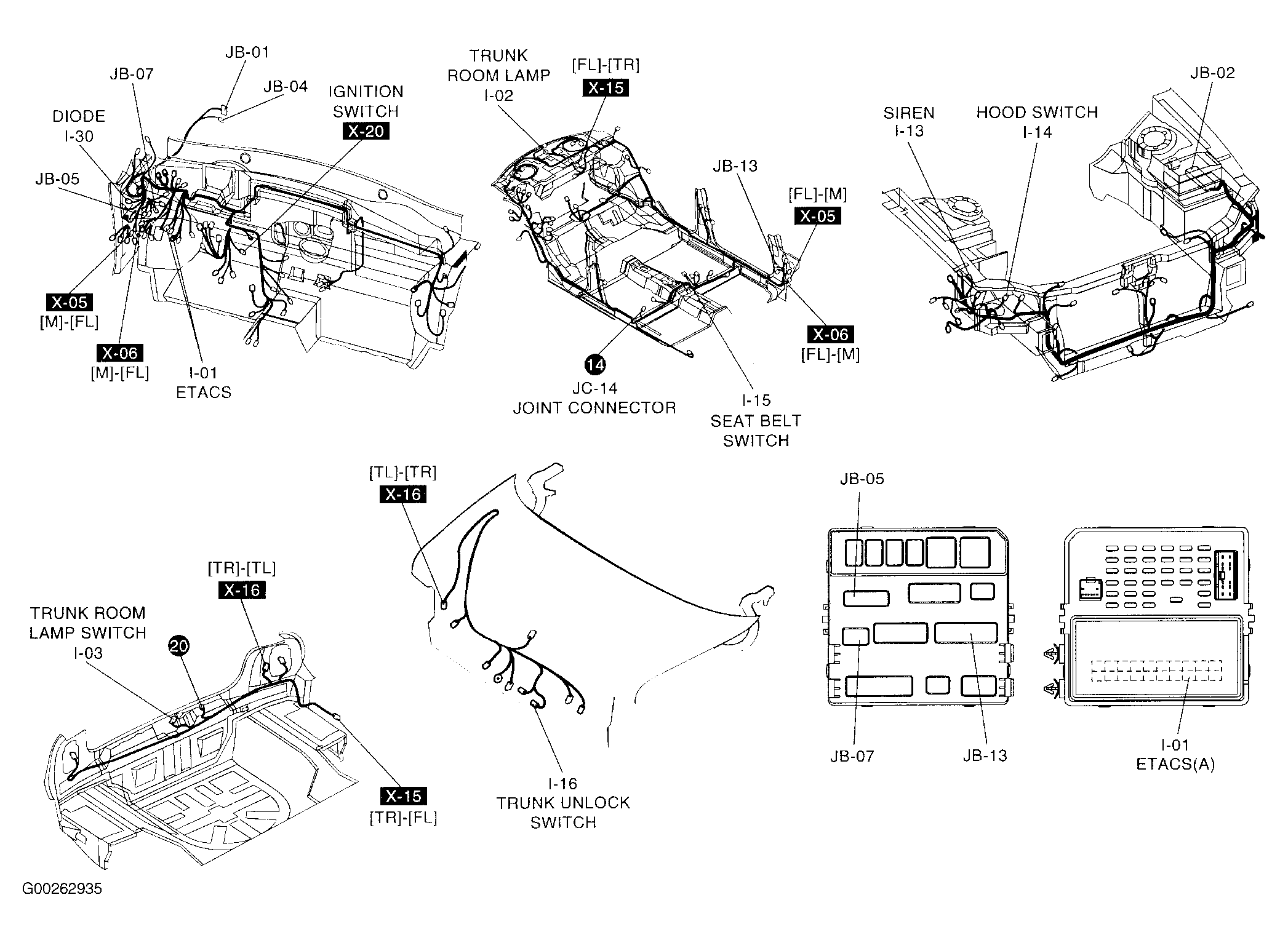

| Siren | At right front of engine compartment. See Figure. |

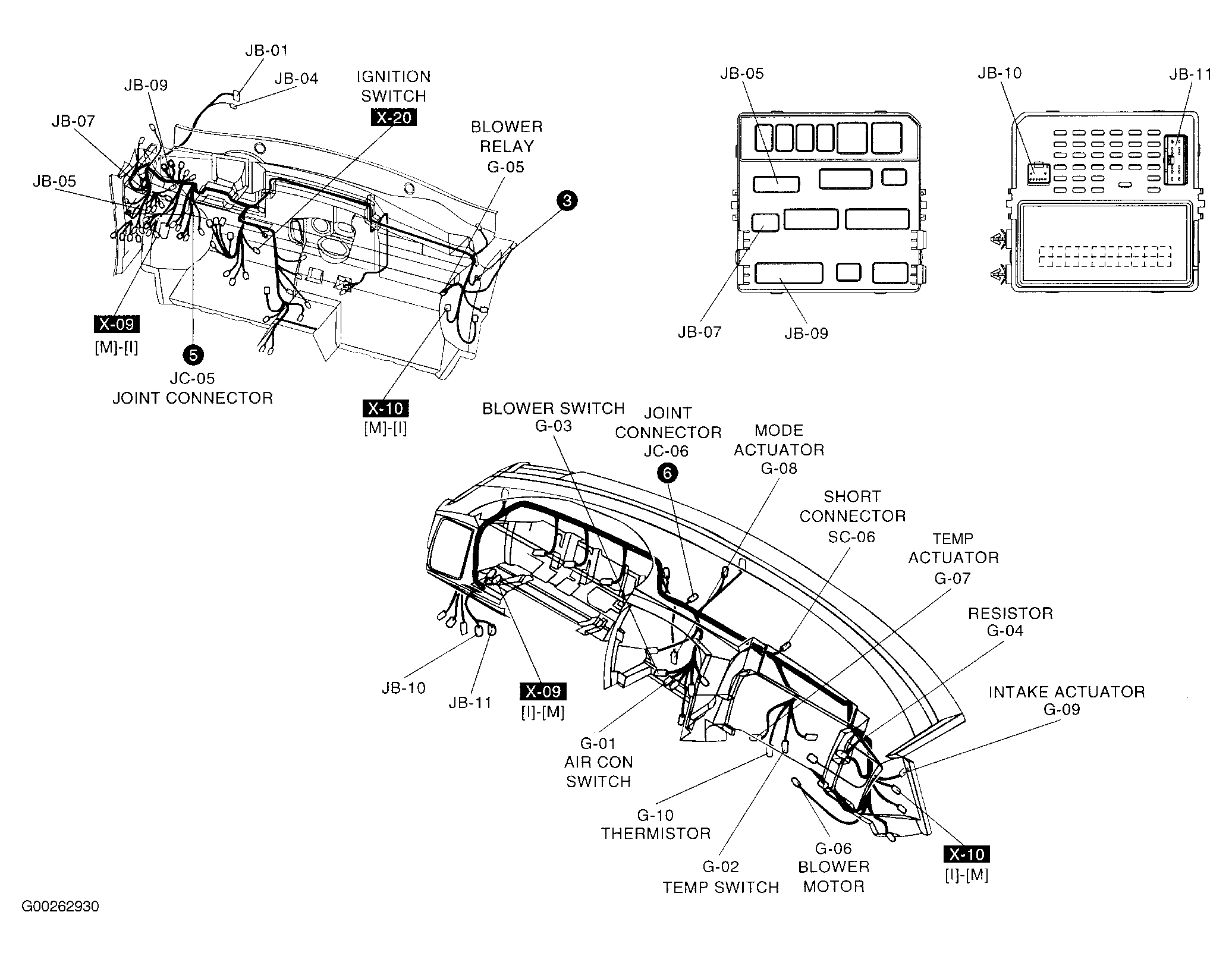

| Thermistor (Manual A/C) | Behind right side of dash. See Figure. |
