| Air Conditioner Compressor-To-Bracket Bolt |
17-20 (23-27) |
| Auto Tensioner Bolt |
14-20 (19-27) |
| Camshaft Bearing Cap Bolt |
14-15 (19-21) |
| Camshaft Position Sensing Cylinder Bolt |
11-16 (15-22) |
| Camshaft Sprocket Bolt |
59-74 (80-100) |
| Center Exhaust Pipe-To-Catalytic Converter Nuts |
22-30 (30-40) |
| Center Exhaust Pipe-To-Main Muffler Bolts |
22-30 (30-40) |
| Connecting Rod Cap Nut |
| Step 1 |
13-16 (18-22) |
| Step 2 |
|
| Crankshaft Main Bearing Cap Bolt |
| Step 1 |
18 (25) |
| Step 2 |
|
| Crankshaft Pulley-To-Crankshaft Sprocket Bolt |
14-22 (19-30) |
| Crankshaft Sprocket Bolt |
81-96 (110-130) |

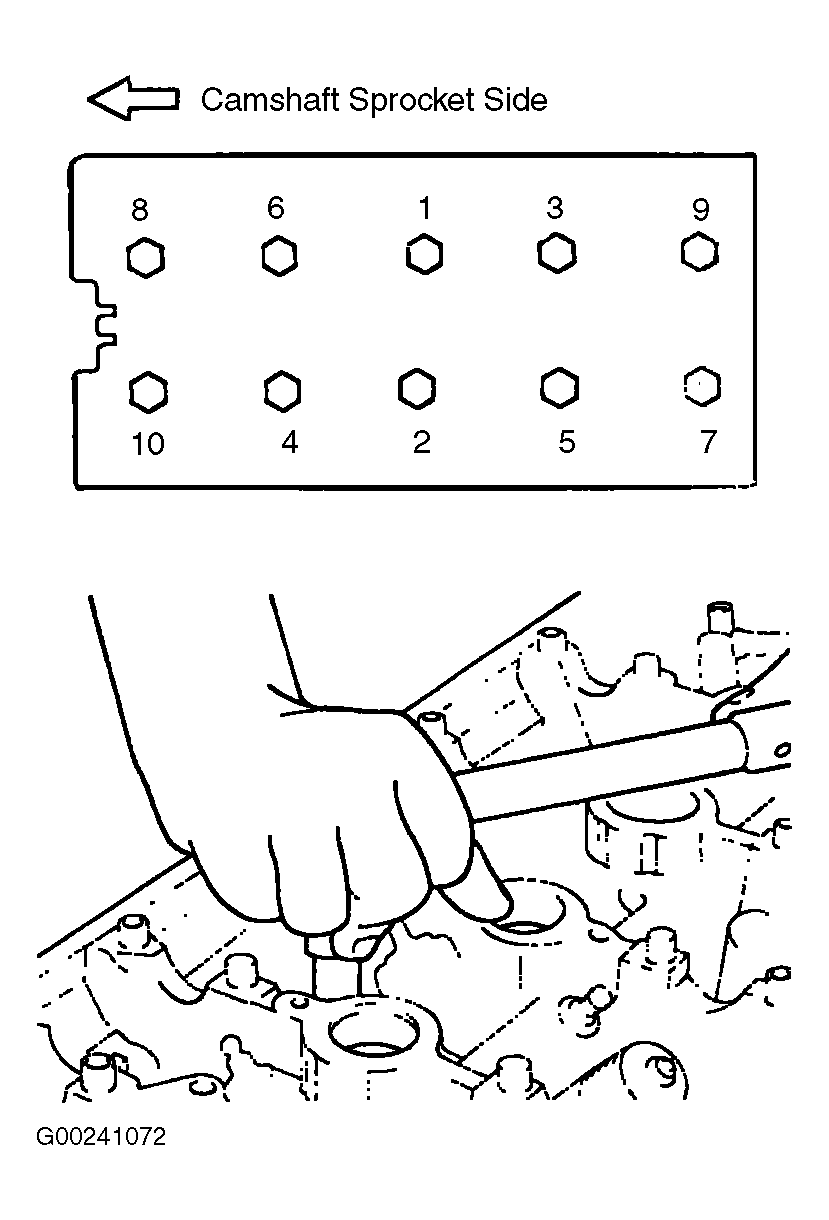

| Cylinder Head Bolts |
INSTALLATION |
| Drive Plate\Flywheel Bolt |
96-103 (130-140) |
| Driven Gear Bolt |
25-30 (34-40) |
| EGR Valve Bolts |
13-19 (17-26) |
| Engine Coolant Pump-To-Cylinder Block Bolt |
11-15 (15-20) |
| Engine Coolant Temperature Sensor |
15-30 (20-40) |
| Engine Hanger Bolt |
| M8 |
18-22 (25-30) |
| M10 |
25-41 (34-55) |
| Engine Mounting Bracket Bolts |
44-59 (60-80) |
| Engine Mounting Bracket Nuts |
44-59 (60-80) |
| Engine Mounting Insulator Bolt |
66-81 (90-110) |
| Exhaust Manifold-To-Engine Nuts |
| M8 |
18-22 (25-30) |
| M10 |
25-41 (34-55) |
| Front Exhaust Pipe Clamp Bolt |
14-22 (19-30) |
| Front Exhaust Pipe-To-Manifold Nut |
22-30 (30-40) |
| Front Roll Stopper Bracket-To-Sub Frame Bolts |
37-48 (50-65) |
| Front Roll Stopper Bracket-To-Transaxle Bolts |
44-59 (60-80) |
| Front Roll Stopper Insulator Bolt & Nut |
37-48 (50-65) |
| Generator Brace Bolt |
| 4T |
9-11 (12-15) |
| 5T |
14-20 (19-27) |
| Generator Support Bolt |
14-18 (19-25) |
| Hanger-To-Body Bolt |
| M8 |
18-22 (25-30) |
| M10 |
26-41 (35-55) |
| Idler Pulley Bolt |
33-41 (45-55) |
| Intake Manifold Mounting Bolt |
| M8 |
11-14 (15-19) |
| M10 |
13-18 (18-25) |
| Intake Manifold Mounting Nut |
22-31 (30-42) |
| Intake Manifold Stay Bolts |
13-16 (18-22) |
| Oil Filter Bracket Bolt |
14-20 (19-27) |
| Oil Pan Drain Plug |
26-33 (35-45) |
| Oil Pump Case Bolt (M8) |
14-20 (19-27) |
| Oil Pump Cover Bolt |
11-13 (15-18) |
| Oil Pump Sprocket Nut |
37-44 (50-60) |
| Oil Screen Bolt |
11-16 (15-22) |
| Oxygen Sensor |
30-37 (40-50) |
| Plug Cap |
14-20 (19-27) |
| Power Steering Oil Pump-To-Bracket Bolt |
26-33 (35-45) |
| Rear Roll Stopper Bracket-To-Sub Frame Bolts |
37-48 (50-65) |
| Rear Roll Stopper Bracket-To-Transaxle Bolts |
44-59 (60-80) |
| Rear Roll Stopper Insulator Bolt & Nut |
37-48 (50-65) |
| Relief Plug |
30-37 (40-50) |
| Tensioner Pulley Bolt |
32-41 (43-55) |
| Tensioner Pulley Bracket Bolt |
17-20 (23-27) |
| Tension Rod Bracket Bolt-To-Tension Rod |
26-41 (35-55) |
| Throttle Body Stay Bolt |
11-16 (15-22) |
| Throttle Body-To-Intake Manifold Bolt |
11-16 (15-22) |
| Timing Belt Left Rear Cover (Lower) Bolt |
22-31 (30-42) |
| Transaxle Mounting Bracket Bolts |
44-59 (60-80) |
| Transaxle Mounting Insulator Bolt |
66-81 (90-110) |
| Transaxle Mounting Sub Bracket Nut |
44-59 (60-80) |
| INCH Lbs. (N.m) |
| Accelerator Cable-To-Intake Manifold Bolts |
35-53 (4-6) |
| Air Cleaner Body Installation Bolt |
71-89 (8-10) |
| Air Cleaner Mounting Bolts |
71-89 (8-10) |
| Center Cover Bolt |
35-44 (4-5) |
| Center Exhaust Pipe-To-Bracket Bolt |
89-133 (10-15) |
| Crankshaft Position Sensor Bolt |
89-115 (10-13) |
| EGR Temperature Sensor (California) |
89-106 (10-12) |
| Engine Coolant Outlet Fitting Attaching Bolt |
89-133 (10-15) |
| Engine Coolant Pump Pulley Bolt |
71-89 (8-10) |
| Engine Coolant Temperature Gauge Unit |
89-106 (10-12) |
| Hanger-To-Muffler Bolt |
89-133 (10-15) |
| Heat Protector-To-Exhaust Manifold Bolt |
106-133 (12-15) |
| Ignition Coil Bolts |
71-106 (8-12) |
| Oil Pan Bolt |
89-106 (10-12) |
| Oil Pressure Switch |
71-106 (8-12) |
| Oil Seal Case Bolt |
89-106 (10-12) |
| Power Transistor Bolts |
89-106 (10-12) |
| Resonator Mounting Bolt |
71-89 (8-10) |
| Resonator Mounting Nut |
35-53 (4-6) |
| Rocker Cover Bolt |
71-89 (8-10) |

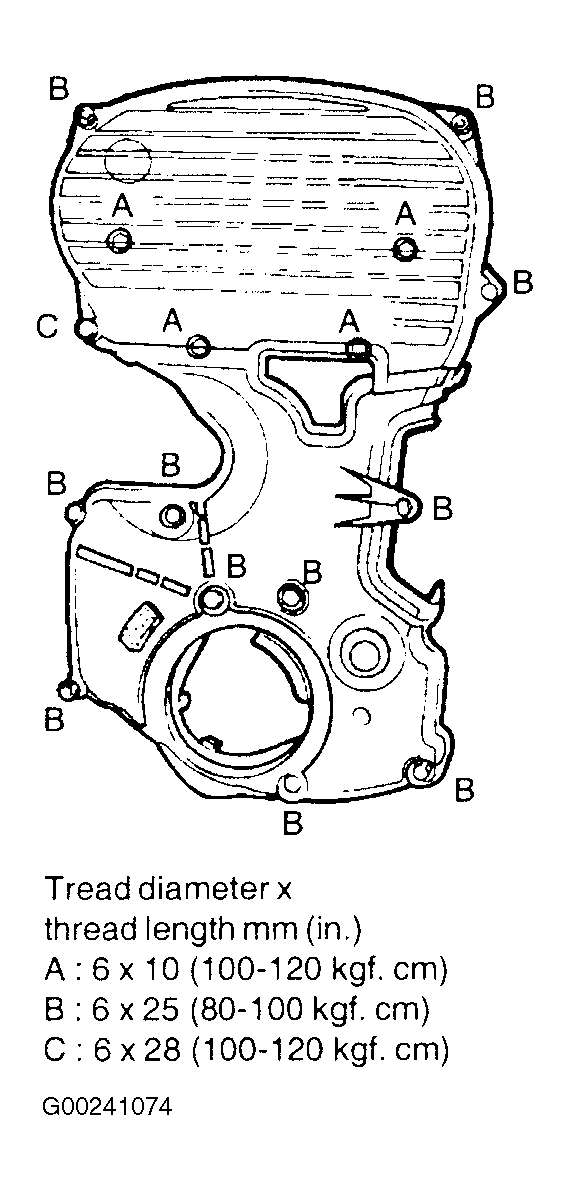

| Timing Belt Lower Cover Bolt |
71-89 (8-10) |
| Timing Belt Left Rear Cover (Upper) Bolt |
89-106 (10-12) |
| Timing Belt Right Rear Cover Bolt |
89-106 (10-12) |
| Timing Belt Upper Cover Bolt |
71-89 (8-10) |
