Torque Specifications
TIGHTENING TORQUE SPECIFICATIONS
| Nm | kg.cm | lb.ft | |
| Crankshaft bolt | 180 - 190 | 1, 800 - 1, 900 | 130 - 138 |
| Timing belt tensioner | 20 - 27 | 200 - 270 | 15 - 20 |
| Camshaft sprocket bolt | 78.5 - 98.1 | 800 - 1000 | 57.9 - 72.3 |
| Cylinder head cover bolts | 7.8 -9.8 | 80 -100 | 5.8 - 7.2 |
| Main bearing cap bolts | 68.6 - 78.5 | 700 - 800 | 50.6 - 57.9 |
| Connecting rod nuts | 35 + 92° | 350 + 92° | 26 + 92° |
| Cylinder head bolts | 35 + 92° | 350 + 92° | 26 + 92° |
| Cold engine | 105 - 115 | 1050 - 1150 | 75 - 82 |
| Oil pan drain plug | 35 - 45 | 350 - 450 | 26 - 32 |

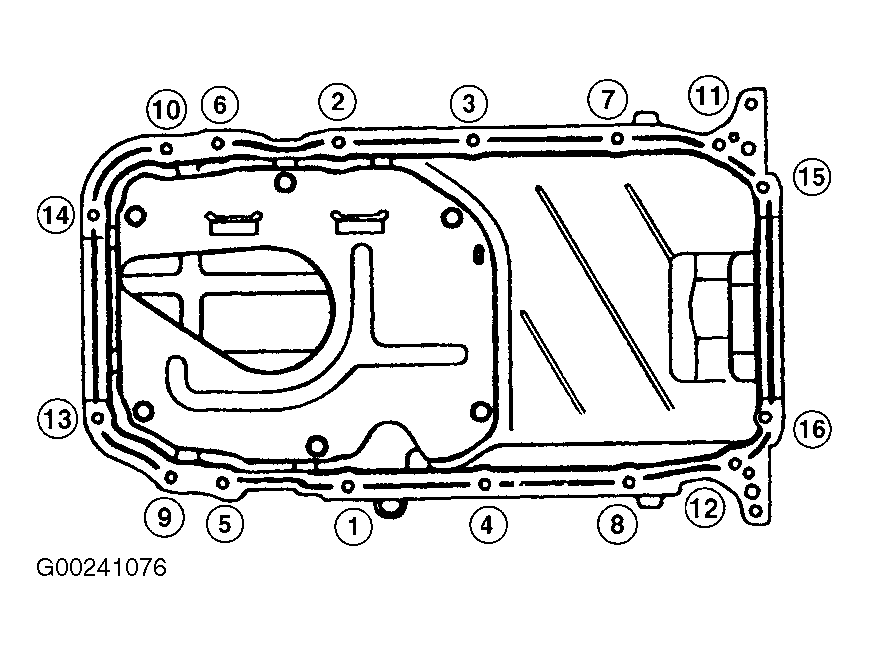

| Lower oil pan bolt | 10 - 12 | 100 - 120 | 7.2 - 9 |
| Upper oil pan bolt | 10 - 12 | 100 - 120 | 7.2 - 9 |
| (10 x 380 mm (0.937 x 1.4961 in.)) | 30 - 42 | 300 - 420 | 22 - 30 |
| (8 x 22 mm (0.3150 x 0.8661 in.)) | 19 - 28 | 190 - 280 | 14 - 20 |
| (171.5 mm (6.7519 in.)) | 5 - 7 | 50 - 07 | 3.7 - 5 |
| (152.5 mm (6.7520 in.)) | 5 - 7 | 50 - 07 | 3.7 - 5 |
| Oil screen bolt | 15 - 22 | 150 - 220 | 11 - 15 |
| Oil pump case bolts | 12 - 15 | 120 - 150 | 9 - 10 |
| Oil relief valve plug | 40 - 50 | 400 - 500 | 29 - 36 |
| Oil pressure switch | 8 - 12 | 80 - 120 | 5.8 - 8.7 |
| Oil pump cover screw | 8 - 15 | 80 - 150 | 5.8 - 11 |
| Oil filter | 17 - 25 | 170 - 250 | 12 - 18 |
| Drive plate and adaptor plate bolt | 73 - 77 | 730 - 770 | 53 - 55 |
| Air cleaner body installation bolt | 8 - 12 | 80 - 120 | 6 - 9 |
| Surge tank stay | 15 - 20 | 150 - 200 | 11 - 14 |
| Air intake surge tank to intake manifold (bolt) | 15 - 20 | 150 - 200 | 11 - 14 |
| Air intake surge tank to intake manifold (nut) | 15 - 20 | 150 - 200 | 11 - 14 |
| Intake manifold to engine | 20 - 23 | 200 - 230 | 14 - 17 |
| Heat protector to exhaust manifold | 12 - 15 | 120 - 150 | 9 - 11 |
| Exhaust manifold to engine | 40 - 45 | 400 - 450 | 29 - 32 |
| Oil level gauge guide to engine | 12 - 15 | 120 - 150 | 9 - 11 |
| Water outlet fitting bolt | 17 - 20 | 170 - 200 | 12.3 - 14.5 |
| Power steering oil pump bracket to front cylinder head assembly | 17 - 26 | 170 - 260 | 12 - 19 |
| Power steering oil pump to bracket | 17 - 26 | 170 - 260 | 12 - 19 |
| Crank position sensor wheel screw | 5 - 6 | 50 - 60 | 4 - 5 |
| Starter to engine bolt. | 27 - 34 | 270 - 340 | 20 - 25 |
| Generator inlet pipe to front cylinder head assembly | 12 - 15 | 120 - 150 | 9 - 11 |
| Fuel hose clamp to rear cylinder head assembly | 12 - 15 | 120 - 150 | 9 - 11 |
| Transaxle mounting plate | 10 - 12 | 100 - 120 | 7 - 9 |
| Rear plate | 10 - 12 | 100 - 120 | 7.3 - 8.6 |
| Oil seal case | 10 - 12 | 100 - 120 | 7.3 - 8.6 |
| Crankshaft pulley bolt | 180 - 190 | 1, 800 - 1, 900 | 130 - 138 |
| Timing belt cover bolt (M6) | 10 - 12 | 100 - 120 | 7 - 9 |
| Timing belt cover bolt (M8) | 20 - 27 | 200 - 270 | 14 - 20 |
| Engine hanger bracket to engine | 27 - 35 | 270 - 350 | 20 - 25 |
| Generator mount bracket to engine | 20 - 30 | 200 - 300 | 14 - 22 |
| Generator mount nut (Engine front case side) | 20 - 30 | 200 - 300 | 14 - 22 |
| Generator mount bolt (Generator mount bracket side) | 20 - 30 | 200 - 300 | 14 - 22 |
| Starter to engine (Nut) | 20 - 30 | 200 - 300 | 14 - 22 |
| Drive belt pulley bolt | 35 - 55 | 350 - 550 | 26 - 40 |
| Drive belt pulley bolt | 45 - 50 | 450 - 500 | 33 - 36 |
| Engine coolant pump to cylinder block bolt head mark "7" bolt | 17 - 22 | 170 - 220 | 12 - 15 |
| Engine coolant temperature sensor | 20 - 40 | 200 - 400 | 14 - 29 |
| Engine coolant inlet fitting attaching bolt | 17 - 20 | 170 - 200 | 12 - 14 |
| Air cleaner mounting bolts | 8 - 12 | 80 - 120 | 6 - 9 |

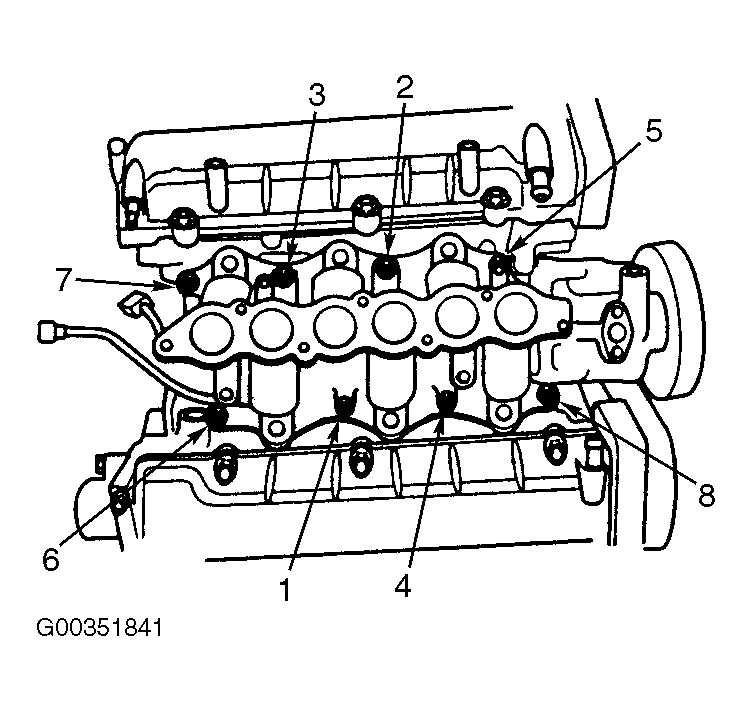

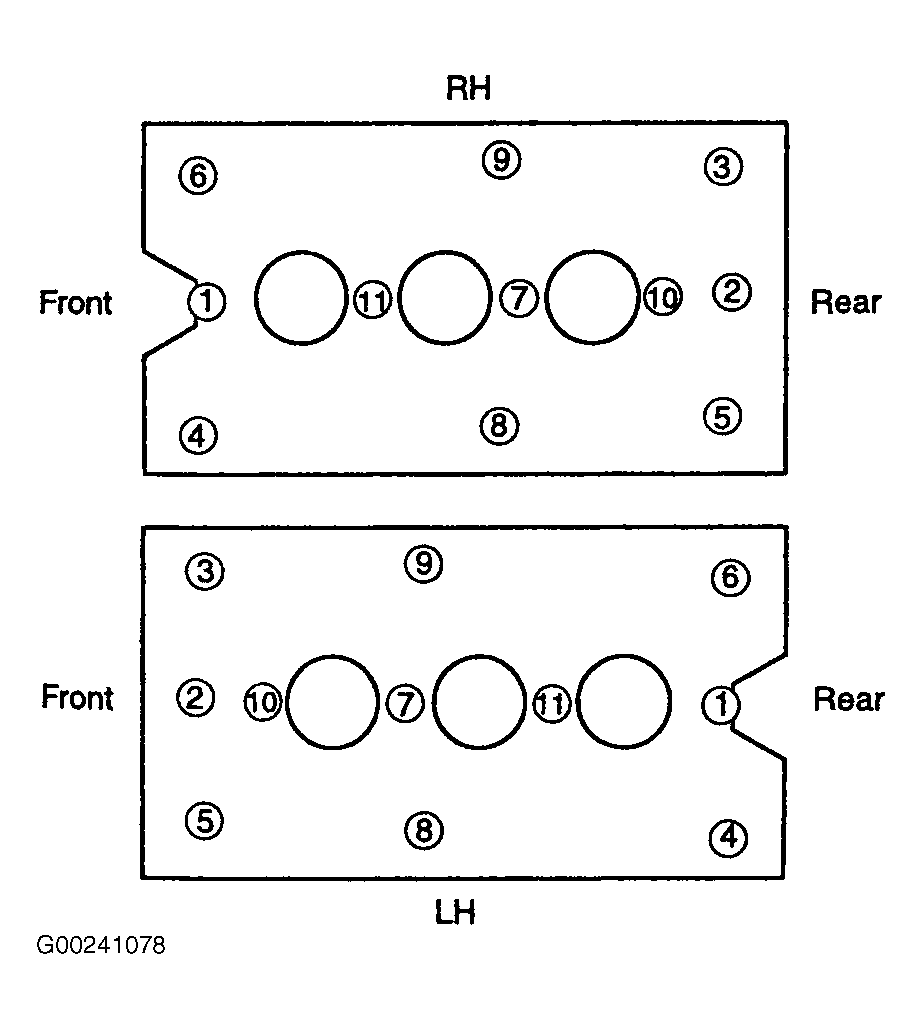

| Intake manifold to cylinder head nuts | 12 - 15 | 120 - 150 | 9 - 11 |
| Throttle body to surge tank bolts | 10 - 13 | 100 - 130 | 7 - 9.5 |
| Exhaust manifold to cylinder head nuts | 25 - 30 | 250 - 300 | 18 - 22 |
| Exhaust manifold heat protector to exhaust manifold bolts | 12 - 15 | 120 - 150 | 9 - 11 |
| Oxygen sensor to exhaust manifold | 40 - 50 | 400 - 500 | 29 - 36 |
| Front exhaust pipe to exhaust manifold nuts | 30 - 40 | 300 - 400 | 22 - 29 |
| Front exhaust pipe to catalytic converter bolts | 40 - 60 | 400 - 600 | 29 - 43 |
| Catalytic converter to center exhaust pipe nuts | 30 - 40 | 300 - 400 | 22 - 29 |
| Center exhaust pipe to main muffler nuts | 30 - 40 | 300 - 400 | 22 - 29 |
| Main muffler hanger support bracket bolts | 10 - 15 | 100 - 150 | 7 - 11 |
| Delivery pipe installation bolts | 10 - 15 | 100 - 150 | 7 - 11 |
| Timing belt tensioner pulley bolt | 43 - 55 | 430 - 550 | 31 - 40 |
| Timing belt idler pulley bolt | 50 - 60 | 500 - 600 | 36 - 43 |
| Timing belt tensioner arm FIXED BOLT | 35 - 55 | 350 - 550 | 26 - 40 |
| Auto tensioner fixed bolt | 20 - 27 | 200 - 270 | 14 - 20 |
| Starter to engine (Bolt) | 27 - 34 | 270 - 340 | 20 - 25 |
| Camshaft bearing cap | 19 - 21 | 190 - 210 | 14 - 15 |
| Outer | 19 - 21 | 190 - 210 | 14 - 15 |
| Inner | 10 - 12 | 110 - 120 | 7 - 9 |
