Torque Specifications

TORQUE SPECIFICATIONS

Application Ft. Lbs. (N.m)
A/C Compressor Bracket Bolt
12-mm 14-18 (19-24)
14-mm 28-38 (38-51)
A/C Compressor Mounting Bolt 27-38 (37-51)
Automatic Transaxle Linkage Nut/Washer 24-34 (32-46)
Battery Tray 10-12 (14-16)
Camshaft Bearing Cap Bolts (1) 13-20 (18-27)
Camshaft Pulley Bolts 36-45 (49-61)
Clutch Release Cylinder & Pipe (M/T) 14-19 (19-26)
Connecting Rod Nut 35-37 (47-50)
Coolant Bypass Pipe 66-86 (89-117)
Crankshaft Pulley Bolt 9-13 (12-17)
Crankshaft Sprocket Bolt 116-123 (157-167)
Cylinder Head Bolt (2)(3)
Step 1 36 (49)
Step 2 (4) Loosen Bolts In Sequence
Step 3 29 (39)
Step 4 (5)
Step 5 Turn Additional 90-Degrees
Step 6 Turn Additional 90-Degrees
Dynamic Damper Bolt 55-76 (74-103)
Engine Ground Strap Bolts
At Engine 28-38 (38-51)
At Frame (6)
Engine Hanger 27-38 (37-51)
Engine Mount Bolts/Nuts
No. 1 (3 Bolts) 49-69 (67-93)
No. 2 (2 Nuts) 28-38 (38-51)
No. 3 (1 Bolt) 63-86 (85-117)
No. 4
Bolt (1) 47-66 (64-89)
Nut (3) 51-69 (68-93)
Exhaust Manifold Heat Shield Bolt 14-22 (19-30)
Exhaust Manifold-To-Head Bolt/Nut
Manifold-To-Head (9) 28-38 (38-51)
Manifold-To-TWC Warmup Converter (5) 16-21 (22-28)
Extension Bar (M/T) 23-34 (31-46)
Front Exhaust Pipe
Pipe-To-TWC Warmup Converter Nuts 30-39 (40-53)
Converter Hanger Nuts 51-69 (69-94)
Clamp Nuts 15-20 (20-27)
Intake Manifold Support Bracket 27-38 (37-51)
Joint Shaft Support Bracket Bolts 32-46 (43-62)
Main Bearing Cap Bolt (2)(7)
Step 1 29 (39)
Step 2 (8)
Step 3 15 (20)
Step 4 (5)
Step 5 Turn Additional 90-Degrees
Step 6 Turn Additional 60-Degrees
Manual Transaxle Linkage (M/T) 12-17 (16-23)
Oil Pump Bolt 14-19 (19-26)
Pinch Bolts 35-38 (47-51)
Power Steering Pump Mounting Bolt 28 (38)
Rear Seal Cover Bolts
Short Bolts (6) (6)
Long Bolts (2) 30-41 (40-55)
Splash Shield 10-12 (14-16)
Stabilizer Control Link Bolts 32-45 (43-61)
Starter Bolt 27-38 (37-52)
Tensioner Pulley Lock Bolt 28-41 (38-55)
Thermostat Housing 14-19 (19-26)
Timing Belt Guide Plate Bolt 9-13 (12-17)
Valve Cover Bolts 6-9 (8-12)
Water Pump Bolt 14-19 (19-26)
Wheel Lug Nuts 65-87 (88-118)
INCH Lbs. (N.m)
Center Cover Bolt 44-80 (5-9)
Oil Pan Bolts
Except Bolt "E" 70-97 (8-11)
"E" (9)
Oil Pressure Switch 106-160 (12-18)
Oil Strainer Bolt 70-106 (8-12)
Timing Belt Cover Bolt 70-97 (8-11)
Water Pump Pulley Bolt 70-97 (8-11)
(1) Tighten bolts in proper sequence. See Figure.
(2) Tighten bolts in 5 or 6 steps.
(3) Tighten bolts in proper sequence. See Figure.
(4) See Figure.
(5) Mark bolts for rotational reference.
(6) Tighten bolts to 70-106 INCH lbs. (8-12 N.m)

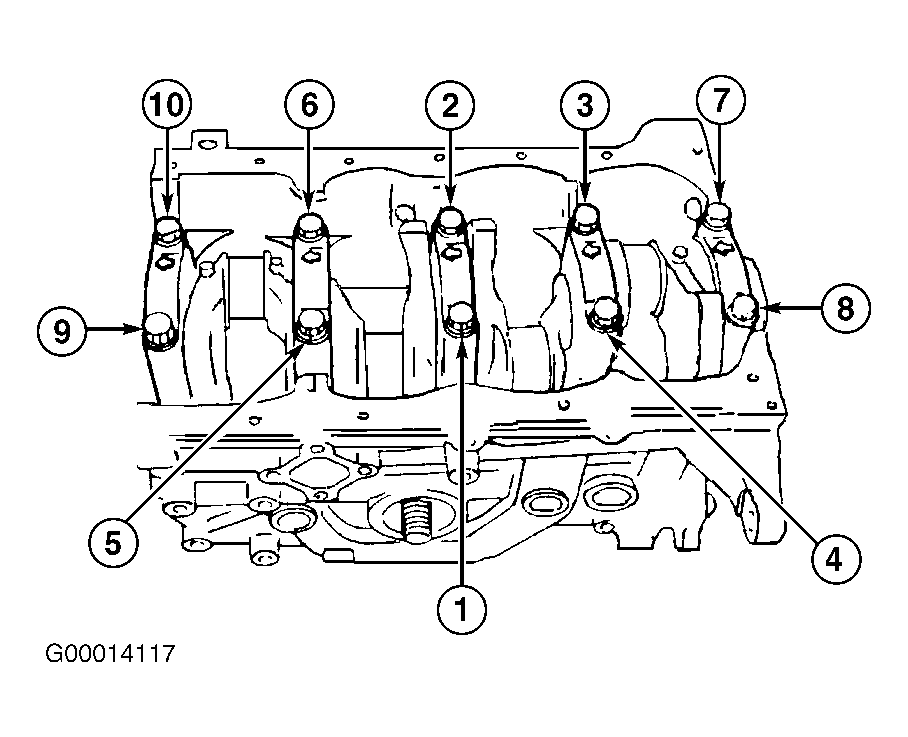

(7) See Figure.
(8) Loosen bolts in reverse order shown. See Figure.
(9) Tighten bolt to 28-38 ft. lbs. (38-51 N.m).
