Torque Specifications - EGR System
TORQUE SPECIFICATIONS - EGR SYSTEM

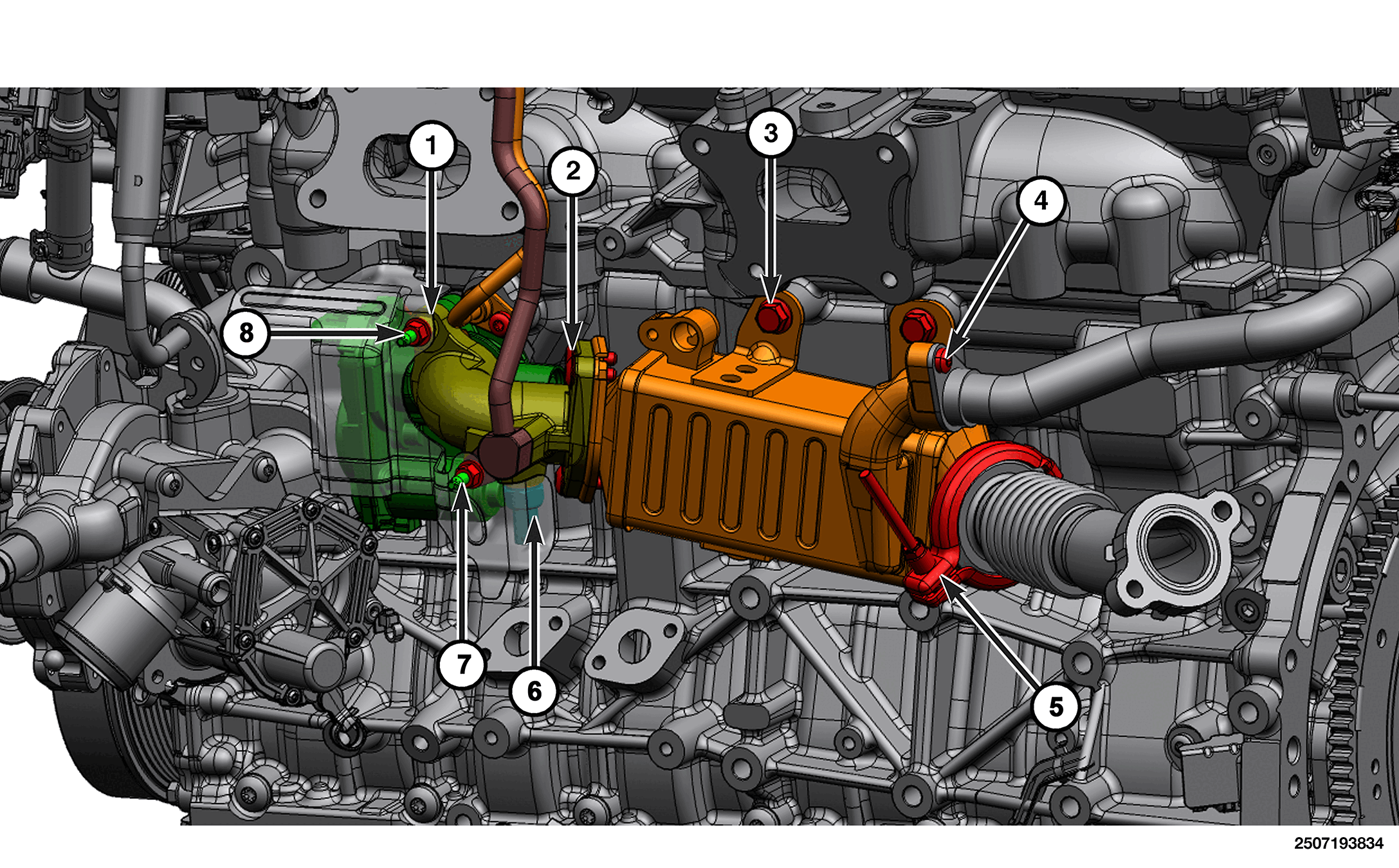

| CALLOUT | DESCRIPTION | SPECIFICATION | COMMENTS |
|---|---|---|---|
| 1 | EGR Valve Nuts | 9 N.m (80 In. Lbs.) | - |
| 2 | EGR Valve Tube to EGR Cooler Bolts | 9 N.m (80 In. Lbs.) | - |
| 3 | EGR Cooler Bolts | 25 N.m (18 Ft. Lbs.) | - |
| 4 | EGR Cooler Coolant Tube Bolt | 11 N.m (8 Ft. Lbs.) | - |
| 5 | EGR Pipe V-Band Clamp | 14 N.m (10 Ft. Lbs.) | - |
| 6 | EGR Temperature Sensor | 37 N.m (27 Ft. Lbs.) | - |
| 7 | EGR Valve Mounting Stud | 11 N.m (8 Ft. Lbs.) | - |
| 8 | EGR Heat Shield Nuts | 11 N.m (8 Ft. Lbs.) | - |
| - | EGR Differential Pressure Sensor Tube Nut | 9 N.m (80 In. Lbs.) | - |
