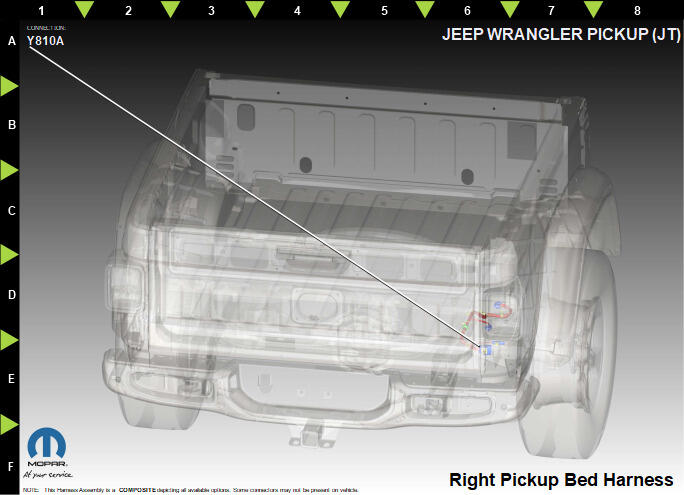

XY810A (Standard) Connector End View (Y810A)
Harness-Family: PICKUP_BED_RIGHT
Color: BLACK
Gender: MALE
Part Number: 807-378-511
Part Description: Not Available
Connector No: Y810A
Option: Standard
Repair Kit Part Number: 68490388AA
Cavity Count: 12
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | L6 | GN | 1.0 | RIGHT STOP/TURN FEED | EXCEPT EXPORT |
| 1 | L54 | WH/GN | 1.0 | RIGHT STOP LAMP DRIVER | EXPORT |
| 2 | L144 | BG/OG | 1.0 | RIGHT SIDE MARKER CONTROL | N/A |
| 3 | N0 | NA | 0 | NO CONNECT | EXCEPT EXPORT |
| 3 | L62 | WH/YE | 1.0 | RIGHT REAR TURN LAMP DRIVER | EXPORT |
| 4 | L72 | WH/OG | 1.0 | RIGHT REAR PARK LAMP DRIVER | N/A |
| 5 | L16 | WH/VT | 1.0 | RIGHT BACKUP LAMP DRIVER | N/A |
| 6 | Z926 | BK | 0.75 | GROUND | N/A |
| 7 | Z926 | BK | 1.0 | GROUND | N/A |
| 8 | L562 | WH/BG | 0.50 | RIGHT REAR LIGHTING FAULT SENSE | N/A |
| 9 | F923 | PK/YE | 0.50 | RUN RELAY CONTROL | BLIND SPOT DETECTION |
| 9 | N0 | NA | 0 | NO CONNECT | EXCEPT BLIND SPOT DETECTION |
| 10 | D217 | DG/WH | 0.50 | CAN IHS (+) | BLIND SPOT DETECTION |
| 10 | N0 | NA | 0 | NO CONNECT | EXCEPT BLIND SPOT DETECTION |
| 11 | D218 | WH | 0.50 | CAN IHS (-) | BLIND SPOT DETECTION |
| 11 | N0 | NA | 0 | NO CONNECT | EXCEPT BLIND SPOT DETECTION |
| 12 | P712 | GN/WH | 0.50 | RIGHT BLIND SPOT INDICATOR DRIVER | BLIND SPOT DETECTION |
| 12 | N0 | NA | 0 | NO CONNECT | EXCEPT BLIND SPOT DETECTION |
