Airbag-Driver Squib 1 (Standard) Connector End View (D6663A)

Harness-Family: Airbag_DAB

Color: GREEN

Gender: FEMALE

Part Number: F860510

Part Description: Not Available

Connector No: D6663A

Option: Standard

Repair Kit Part Number: 68148099AB

Cavity Count: 2

Fig 1: Airbag-Driver Squib 1 Connector End View (Standard)
GCWD1014053Courtesy of CHRYSLER

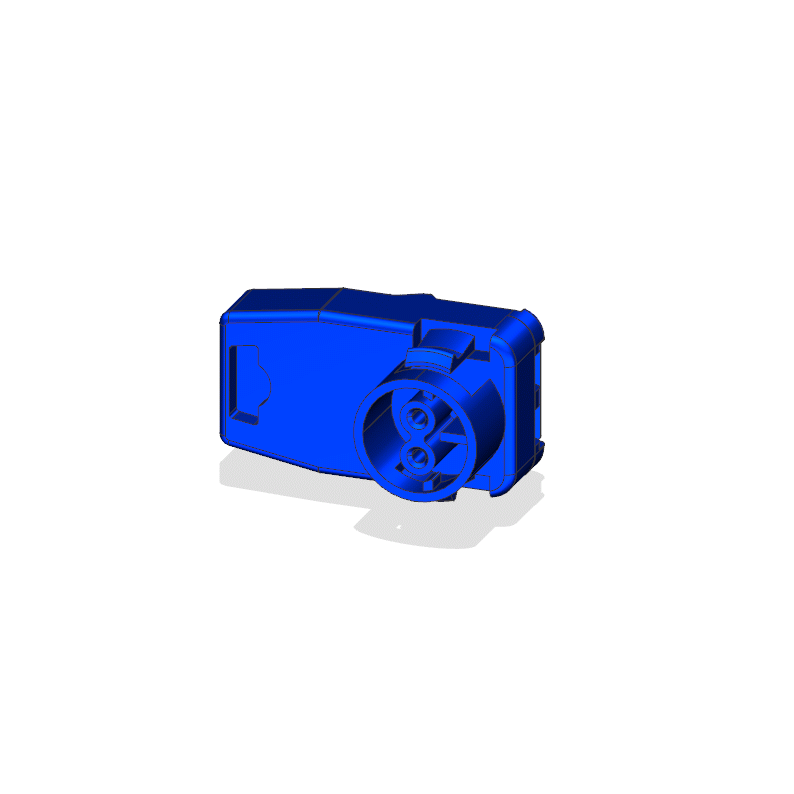

Fig 2: Airbag-Driver Squib 1 Isometric View (Standard)
GCWD1012009Courtesy of CHRYSLER
Fig 3: Airbag-Driver Squib 1 Wire Insertion View (Standard)
GCWD1007403Courtesy of CHRYSLER

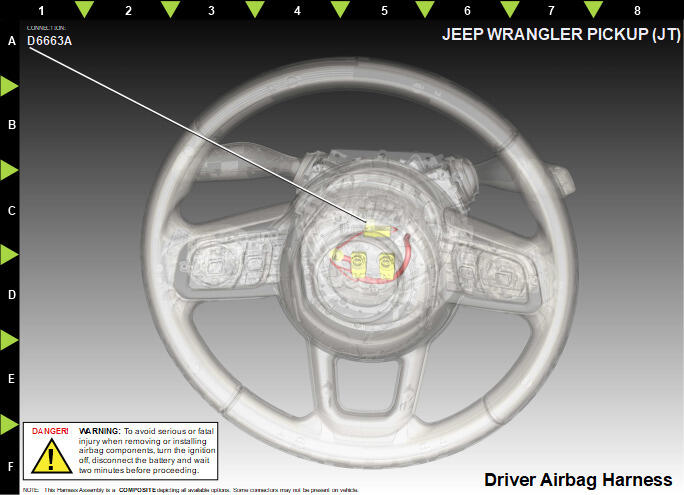

Fig 4: Airbag-Driver Squib 1 Component Location View (Standard)
GCWD1318607Courtesy of CHRYSLER
Pin Circuit Wire Color Gauge/Size Function Option
1 R43 BU/BN 0.80 DRIVER SQUIB 1 LINE 2 N/A
2 R45 GN/OG 0.80 DRIVER SQUIB 1 LINE 1 N/A
