Heater-Glass-Driver C1 (Standard) Connector End View (D6624C)

Harness-Family: Mirror_Driver

Color: NA

Gender: FEMALE

Part Number: 5450368750

Part Description: Not Available

Connector No: D6624C

Option: Standard

Repair Kit Part Number: Not Available

Cavity Count: 1

Fig 1: Heater-Glass-Driver C1 Connector End View (Standard)
GCWD1238212Courtesy of CHRYSLER
Fig 2: Heater-Glass-Driver C1 Isometric View (Standard)
GCWD1315098Courtesy of CHRYSLER
Fig 3: Heater-Glass-Driver C1 Wire Insertion View (Standard)
GCWD1314672Courtesy of CHRYSLER

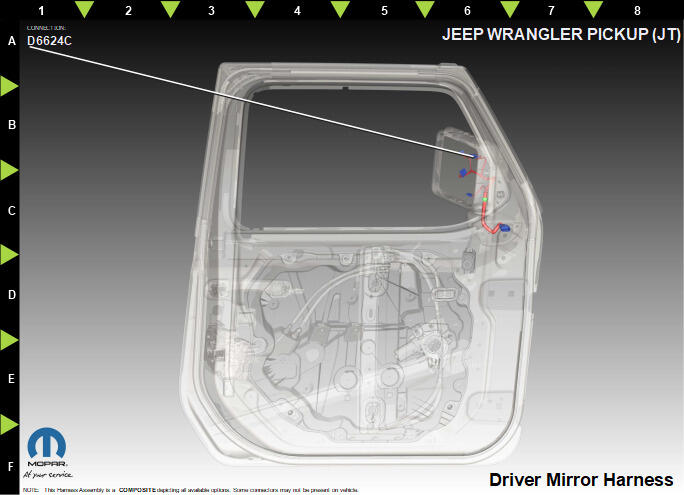

Fig 4: Heater-Glass-Driver C1 Component Location View (Standard)
GCWD1318277Courtesy of CHRYSLER
Pin Circuit Wire Color Gauge/Size Function Option
1 C110 BK 0.35 MIRROR HEATER DRIVER N/A
